Raccordement

Le raccordement au réseau ou à un variateur de ces moteurs, monophasés et triphasés, passe par un bornier (plaque à borne) protégé par un boîtier fixé sur le moteur. L'accès au boîtier se fait généralement en démontant un couvercle étanche située sur le dessus. L'entrée du ou des câbles se fait par un (ou plusieurs) presse-étoupe chargé d'assurer l'étanchéité ainsi que le maintien mécanique du câble d'alimentation.

• Les six bornes des enroulements du stator des moteurs triphasés sont toujours placées de la même manière sur la plaque à bornes. Cette organisation particulière permet le raccordement soit en étoile, soit en triangle, suivant une procédure simple et standardisée.

Vue schématique d'une plaque à bornes. En noir, les enroulements.

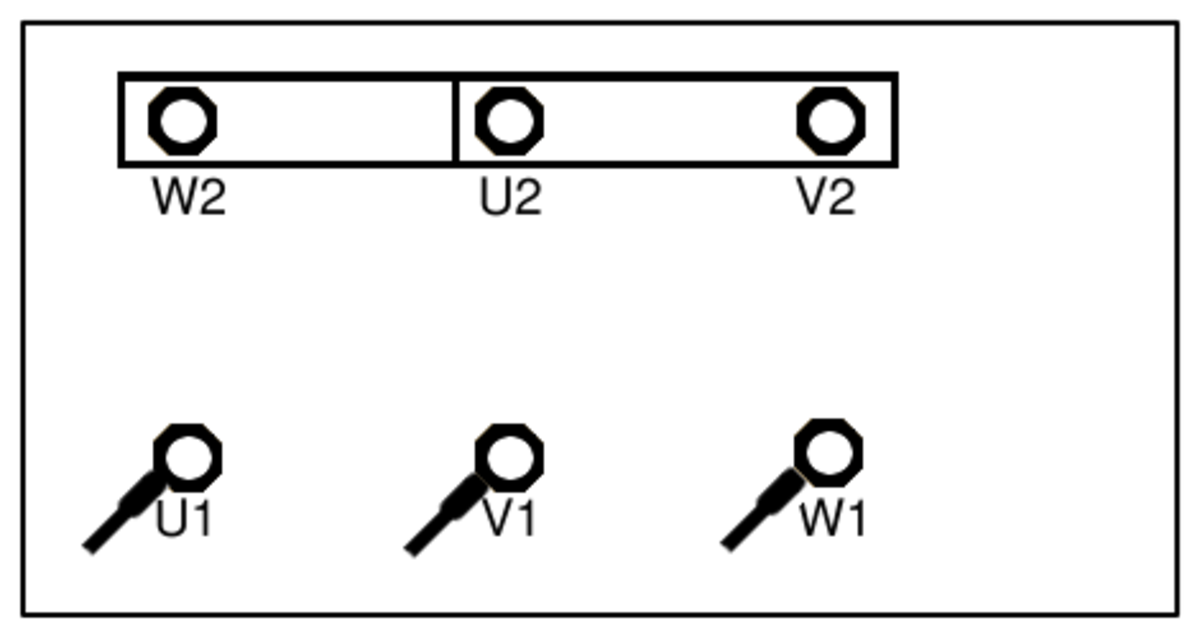

Raccordement étoile

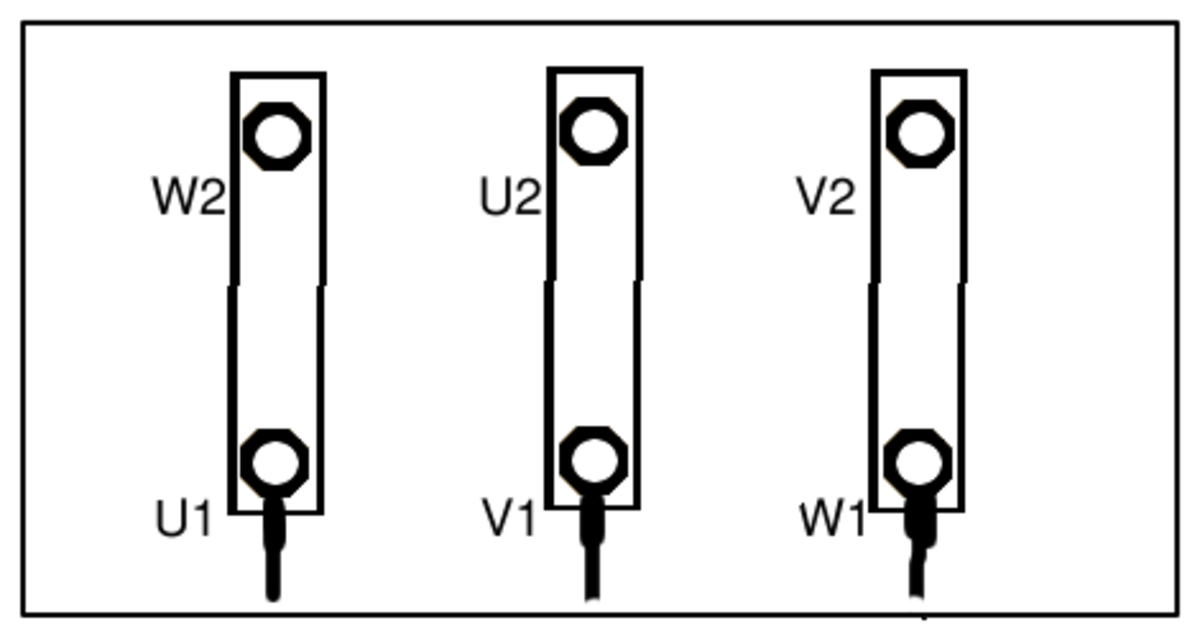

Raccordement en triangle.

Les moteurs triphasés sont susceptibles de tourner dans deux directions. Qu'ils soient connectés en étoile ou en triangle, l'inversion de leur sens de marche s'effectue simplement en permutant deux des conducteurs d'alimentation, par exemple U1 et V1 sur les schémas ci-dessus. Attention ! Une permutation circulaire des trois conducteurs n'inverse pas le sens de rotation.
