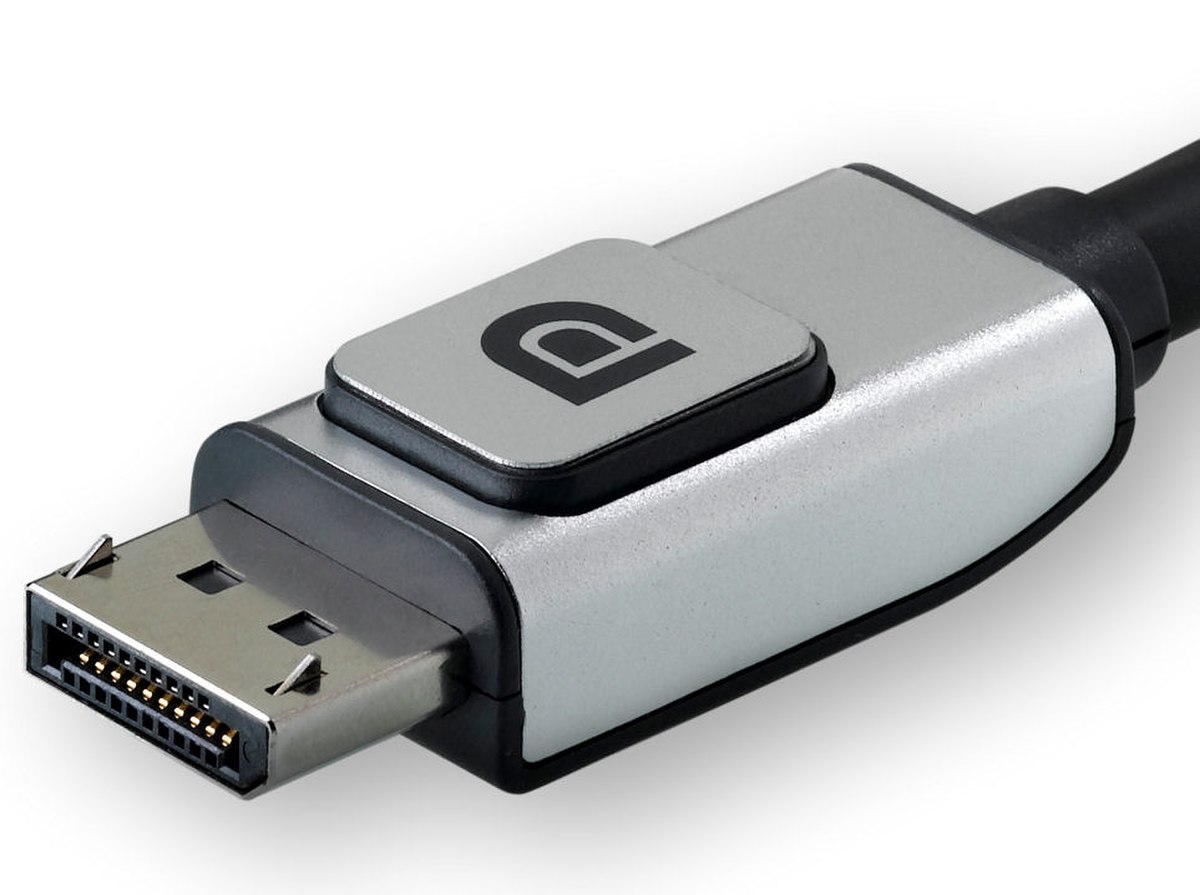

DisplayPort

DisplayPort
Type	Connecteur numérique audio/vidéo
Historique de production
Auteur	VESA
Date de création	2006-2007
Date de production	2008
Spécifications
Connexion à chaud	Oui
Externe	Oui
Type électrique	+3,3 V
— Tension maximale	16,0 V
— Courant maximal	500 mA
Signal audio	Optionnel, maximum de 8 canaux non compressé 192 kHz, 24-bit audio, 6,144 Mbit/s Débit binaire
Signal vidéo	Optionnel, Résolution maximale 2560×1600
Données signal	Oui
— Débit	1,62 ou 2,7 Gbit/s par ligne (total de 6,48 Gbit/s ou 10,8 Gbit/s) plus 1 Mbit/s pour le AUX CH (donnée additionnelle)
Câble	Longueur maximale 15 mètres (transmission vidéo d’une résolution de 1080p à 36 bpp, 50/60 Hz), 3 mètres pour une transmission utilisant la bande passante totale (résolution de 2560×1600p60 à 30 bpp), fait de cuivre ou fibre optique.
Broches	20 broches sur les connecteurs externes pour les desktops, notebooks, cartes graphiques, moniteurs, etc. / 30/20 broches pour les connexions internes entre les engins graphiques et les écrans plats intégrés.

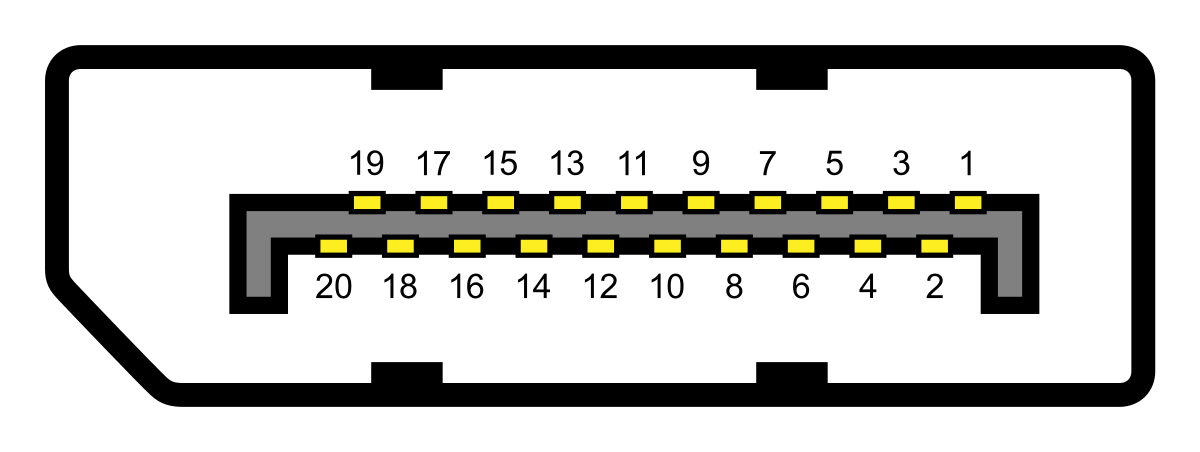

Brochage
Broche 1	ML_Lane 0(p)	Signal ‘réel’ pour ligne 0
Broche 2	GND	Terre
Broche 3	ML_Lane 0(n)	Signal ‘Complémentaire’ pour ligne 0
Broche 4	ML_Lane 1(p)	Signal ‘réel’ pour ligne 1
Broche 5	Ground	GND
Broche 6	ML_Lane 1(n)	Signal ‘Complémentaire’ pour ligne 1
Broche 7	ML_Lane 2(p)	Signal ‘réel’ pour ligne 2
Broche 8	GND	Terre
Broche 9	ML_Lane 2(n)	Signal ‘Complémentaire’ pour ligne 2
Broche 10	ML_Lane 3(p)	Signal ‘réel’ pour ligne 3
Broche 11	GND	Terre
Broche 12	ML_Lane 3(n)	Signal ‘Complémentaire’ pour ligne 3
Broche 13	GND	Terre
Broche 14	GND	Terre
Broche 15	AUX_CH(p)	Signal ‘réel’ pour canal auxiliaire
Broche 16	GND	Terre
Broche 17	AUX_CH(n)	Signal ‘Complémentaire’ pour canal auxiliaire
Broche 18	Hot Plug	Hot Plug Detect
Broche 19	DP_PWR Return	Connector Power return
Broche 20	Power for connector
Broche 30	?

DisplayPort est une interface numérique pour écran mise en place par le consortium « Video Electronics Standards Association (VESA). Il définit une nouvelle interconnexion numérique audio/vidéo de pointe, sans droit ni licence. Celle-ci est d’abord conçue pour relier un ordinateur et ses moniteurs, ou un ordinateur et un système de cinéma maison.

La version 1.0 a été approuvée en mai 2006, la version 1.1 a été approuvée le 2 avril 2007.

1. Basé sur un protocole à micro-paquets :

• Permet une évolution facile du standard,
• Permet des flux vidéo multiples sur une connexion physique unique (future révision) ;

1. Développé pour supporter la communication puce à puce interne :

• Peut contrôler un écran directement, éliminant les circuits de contrôle et permettant des écrans moins chers et plus minces,
• À pour but de remplacer les liens internes LVDS des écrans d’ordinateurs portables avec une interface unifiée,

1. DisplayPort est rétrocompatible avec le « single link » DVI/HDMI (Des adaptateurs à conversion active sont nécessaires pour le « dual link » DVI/HDMI et le VGA analogique) ;
2. Supporte les espaces colorimétriques RGB et YCbCr (format ITU-R BT.601 et BT.709) ;
3. Un canal auxiliaire peut être utilisé pour les données d’écran tactile, une liaison USB, une caméra, un microphone, etc. ;
4. Moins de lignes avec « embedded clock reduce » (interférence électromagnétique) ;
5. Câblage plus fin et un connecteur beaucoup plus petit qui ne requiert pas de vis à serrage à main. Les broches du connecteur ne risquent pas de se plier si elles sont mal branchées ;
6. Le connecteur DisplayPort est facile à brancher, permettant une connexion simple en aveugle.

• 10,8 Gbit/s supporte les moniteurs à haute résolution jusqu’à 2560×1600 avec un câble simple.
• Transmission des données 8B/10B
• Standard ouvert et extensible pour aider à une large adoption.
• Supporte les profondeurs de couleurs de 6, 8, 10, 12 et 16 bits par composante.
• Transmission de la bande passante maximale avec un câble de 3 mètres.
• Transmission de la bande passante réduite, 1080p, avec un câble de 15 mètres.
• Le connecteur DisplayPort permet une connexion simple en aveugle. Ce qui évite d’avoir à déplacer les appareils.
• Supporte le chiffrement pour protection du contenu DisplayPort 128-bits AES (DPCP (en)), ainsi que la protection des contenus numériques haute définition à 40-bits (HDCP), version 1.1 et plus.

Les spécifications peuvent être téléchargées sur le site.

2 types de connecteurs existent :

• Le port standard (19 broches)

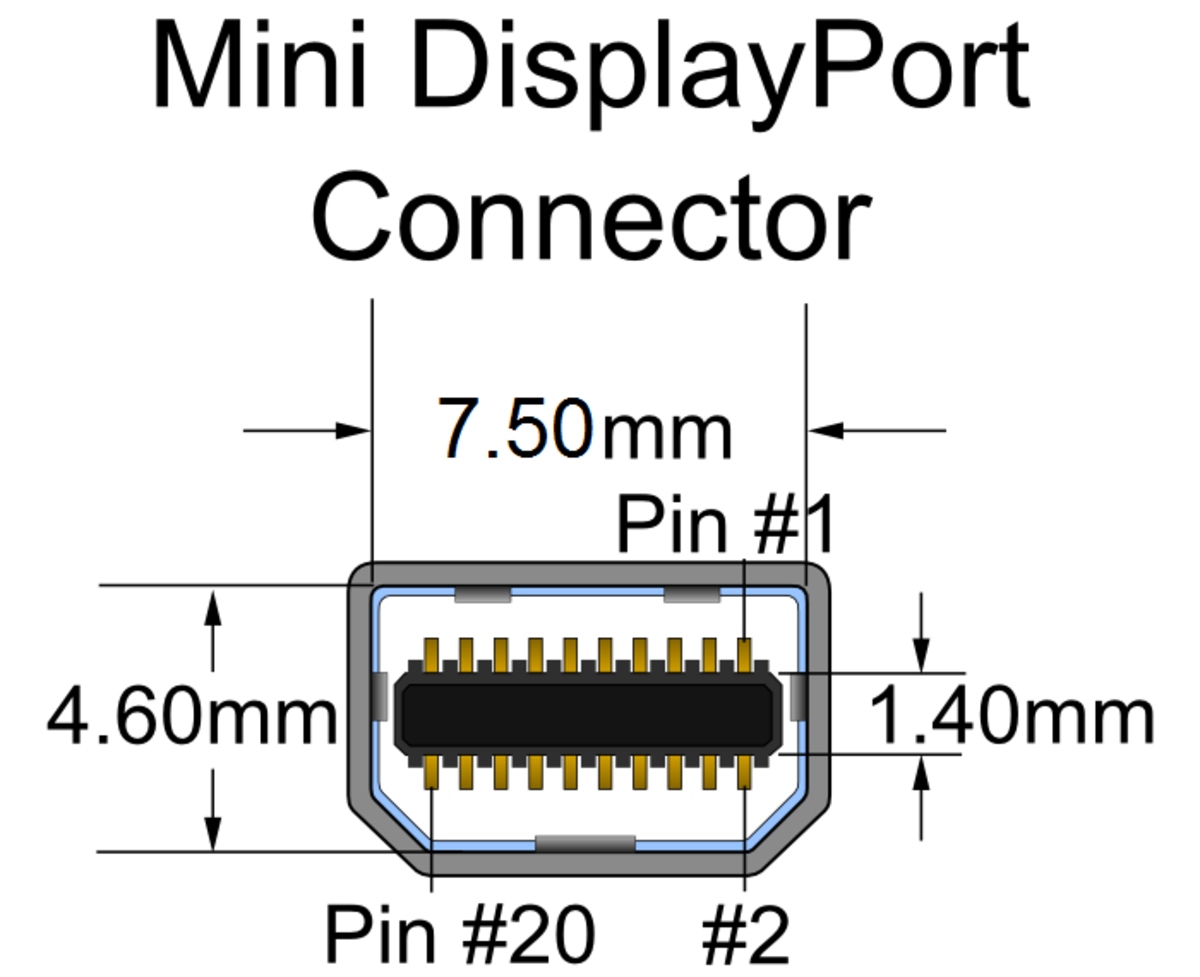

• et le connecteur mini (équipant entre autres les Apple MacBook)

Plusieurs compagnies ont annoncé qu’elles supporteraient le DisplayPort : Acer, AMD, Analogix, Apple, ASRock, ASUSTeK, Dell, Genesis Microchip, Hewlett-Packard, Hosiden Corporation, Intel, Integrated Device Technology, JAE, Lenovo, Luxtera, Molex, NVIDIA, NXP Semiconductors, Palit Microsystems, Parade Technologies, Philips, Quantum Data, Samsung, Sparkle, Texas Instruments et Tyco Electronics.
