Électrophorèse en gel d'agarose - Définition

Facteurs affectant la migration

Le facteur le plus important est la longueur de la molécule d'ADN : la séparation se fait en fonction du poids moléculaire et donc de la taille de l'ADN. Toutefois la conformation de l'ADN est aussi un facteur important. Ainsi pour éviter les problèmes liés à cette conformation, n'est séparé sur gel d'agarose uniquement que de l'ADN linéaire (fragment d'ADN issu d'une digestion, ADN amplifié par PCR ou encore de l'ADNc).

L'augmentation de la concentration d'agarose dans un gel réduit la vitesse de migration et permet la séparation de fragment d'ADN de plus petite taille. Plus le voltage est important, plus la vitesse de migration augmente. Toutefois le voltage est limité en intensité, effectivement un fort voltage induit une augmentation de température ce qui peut faire fondre le gel.

La conformation d'ADN plasmidique, non digéré par une enzyme de restriction, migre à différentes vitesses (du plus lent au plus rapide) : ADN circulaire, ADN linéaire et ADN superenroulé.

Analyse du gel

Echelle de marqueur de poids moléculaire.

Après la migration d'électrophorèse, le gel est éclairé sous ultraviolet afin d'observer les bandes d'ADN fluorescente.

Les bandes peuvent être alors découpées et séparées du gel, puis dissoutes afin de récupérer l'ADN purifié. L'estimation de la taille des fragments est faite grâce à la comparaison avec l'échelle de marqueur de taille moléculaire (DNA-ladder) utilisée simultanément dans un autre puits lors de la migration.

Le gel est généralement pris en photo avec un appareil photo numérique. Bien que la couleur de l'ADN fluorescent soit rouge-orangée, les photographies sont publiées en noir et blanc (voir schéma ci-dessous).

Les gels d'électrophorèse utilisés en vue de publications sont le plus souvent analysés en utilisant des logiciels informatiques, comme par exemple ImageJ.

1	2	3

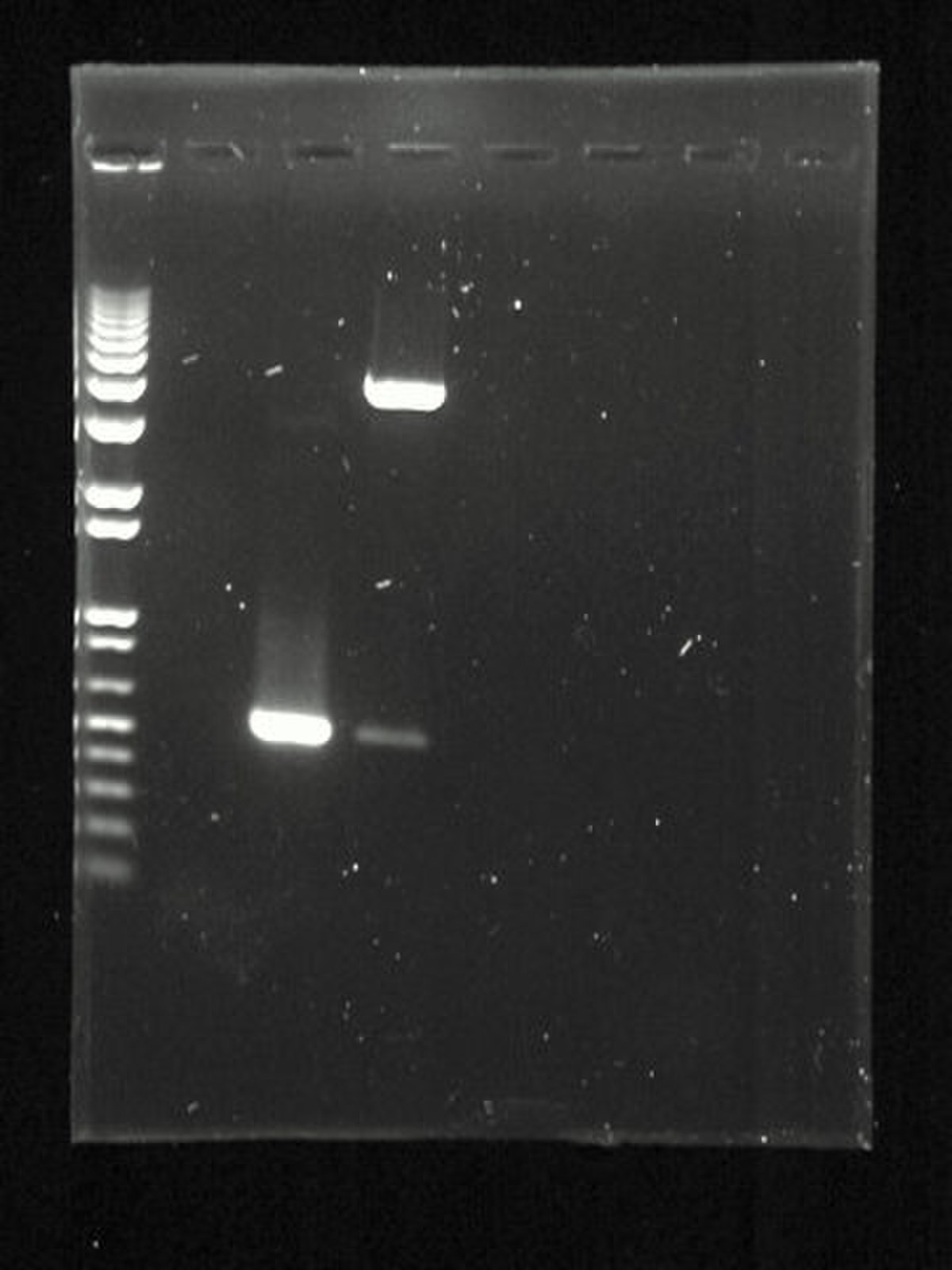

Un gel d'agarose avant éclairage sous ultraviolets	Le gel est exposé à des rayonnements ultraviolets, le BET colore l'ADN en une couleur rouge-orangée.	Photographie du gel. Puits 1. Echelle de marqueur de poids moléculaire (1kbplus), Puits 2. vide, Puits 3. Un produit de PCR d'une taille légèrement supérieure à 500 paires de bases, Puits 4. Fragment d'environ 4.5kb d'un Plasmide digéré par une enzyme de restriction
