Centre de masse d'une plaque homogène - Définition

Introduction

En mécanique, le centre de masse d'une plaque homogène est le point par rapport auquel la masse est uniformément répartie. Pratiquement, dans le cas d'un champ de pesanteur uniforme le centre de masse est confondu avec le centre de gravité de la plaque.

Le centre de masse d'une plaque homogène peut se calculer à l'aide du calcul intégral mais il existe des règles simples qui permettent de trouver directement le centre de masse de plaques dont la forme géométrique est remarquable en utilisant l'outil géométrique du barycentre.

Principes

Centre de masse d'un triangle

Si la plaque homogène a la forme d'un triangle, son centre de masse correspond à l'intersection des médianes. C'est donc aussi l'isobarycentre des sommets. Cette situation est assez singulière pour être signalée. En général, le centre de masse d'une plaque homogène polygonale ne coïncide pas avec l'isobarycentre de ses sommets.

Éléments de symétrie

Si la plaque homogène possède un axe de symétrie alors le centre de masse est situé sur cet axe.

Si la plaque homogène est invariante par rotation d'angle non trivial, son centre de masse est confondu avec son centre de rotation. En particulier, si la plaque homogène possède un centre de symétrie c'est aussi son centre de masse.

Le centre de masse d'un parallélogramme est donc l'intersection de ses diagonales. Le centre de masse d'un cercle ou d'un ellipse coïncide avec leur centre.

Principe d'addition et de soustraction

Une plaque homogène composée de deux plaques P₁ et P₂ de centre de masse G₁ et G₂ a pour centre de masse le barycentre des points G₁ et G₂ pondérés par les surfaces des plaques P₁ et P₂.

Une plaque homogène composée d'une plaque P, de centre de masse G et d'aire a, de laquelle a été ôtée une plaque P₁ de centre de masse G₁ et d'aire a₁ a pour centre de masse le barycentre des point G et G₁ pondérés par les réels a et -a₁.

Le centre de masse d'une plaque polygonale peut donc être déterminée en découpant le polygone en triangles, en construisant le centre de masse G_i de chaque triangle et en calculant chacune de leurs aires a_i, le centre de masse est alors le barycentre du système pondéré {G_i,a_i)}. On verra dans les exemples que l'on peut même se passer du calcul des aires en utilisant des propriétés d'alignement.

Constructions de centres de masse et formulaire

Mise en pratique des principes

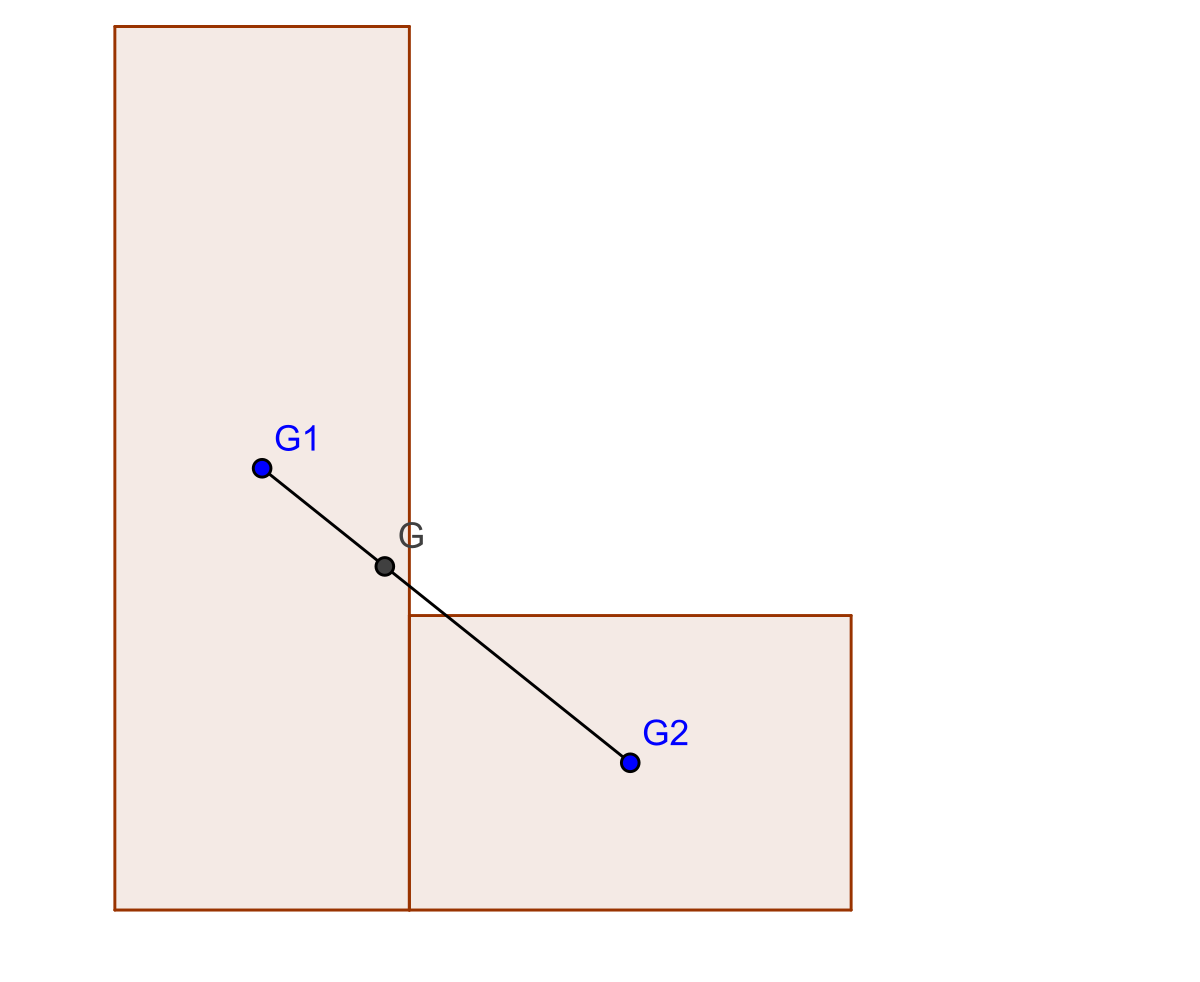

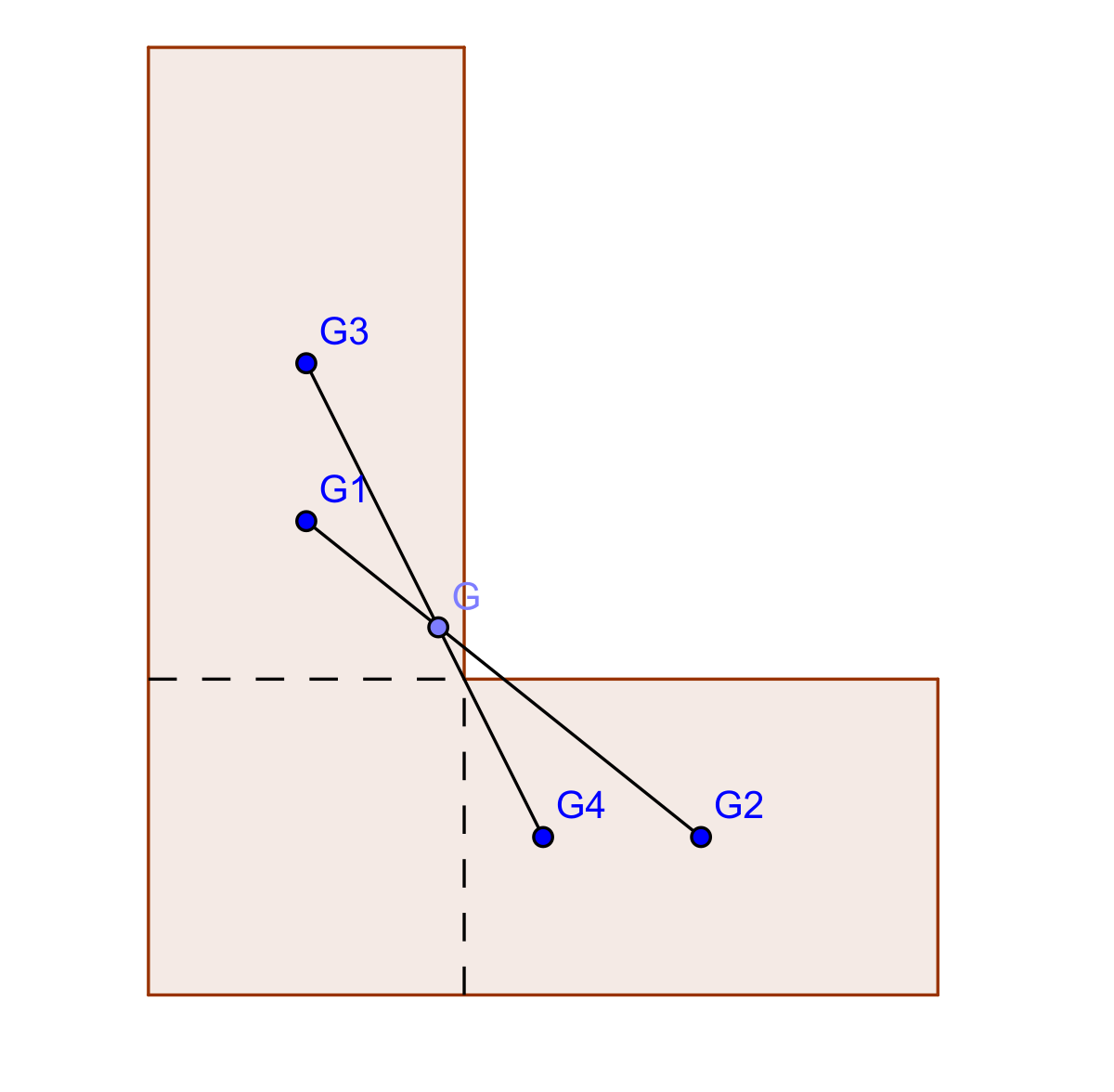

Centre de masse d'une plaque en forme de L

La plaque en forme de L est formée de deux rectangles de centres G₁ et G₂ et d'aire a₁ et a₂. Le centre de masse de la plaque est donc le barycentre de {(G₁,a₁)(G₂,a₂)}, il est situé entre G₁ et G₂ et vérifie :

Dans le dessin ci-dessous, le petit rectangle est deux fois plus petit que le grand, la distance G₁G est donc égale au tiers de la distance G₁G₂. On remarque que le point G est aligné avec G₁ et G₂. Cette propriété permet d'éviter le calcul des aires : il suffit d'imaginer deux découpages différents de la plaque. Le point G étant situé sur la droite (G₁G₂) et sur la droite (G₃G₄), il correspond alors au point d'intersection de ces deux droites. Cela est facilement réalisable pour la plaque en L car elle peut être découpée en deux rectangles de deux manières différentes.

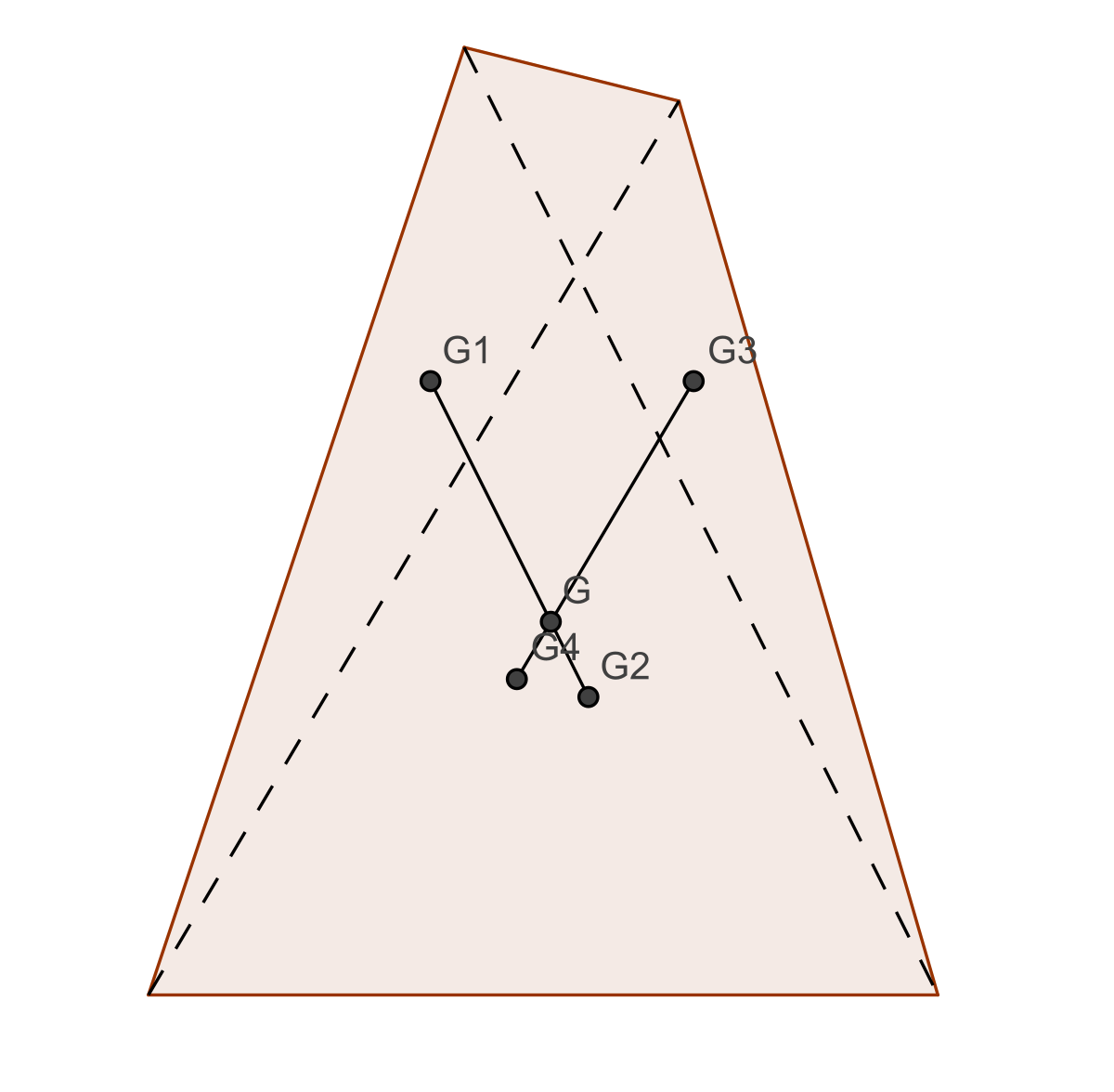

Centre de masse d'une plaque en forme de quadrilatère

La plaque peut être découpée suivant une diagonale en deux triangles dont les centre de masse G₁ et G₂ sont aisés à construire. Le centre de masse de la plaque est alors aligné avec ces deux points.

Un autre découpage de la plaque suivant l'autre diagonale fournit un autre alignement.

Le centre de masse est alors le point d'intersection des droites (G₁G₂) et (G₃G₄). On remarque que ce point ne coïncide pas avec l'isobarycentre des sommets qui serait le milieu des milieux des diagonales.

---

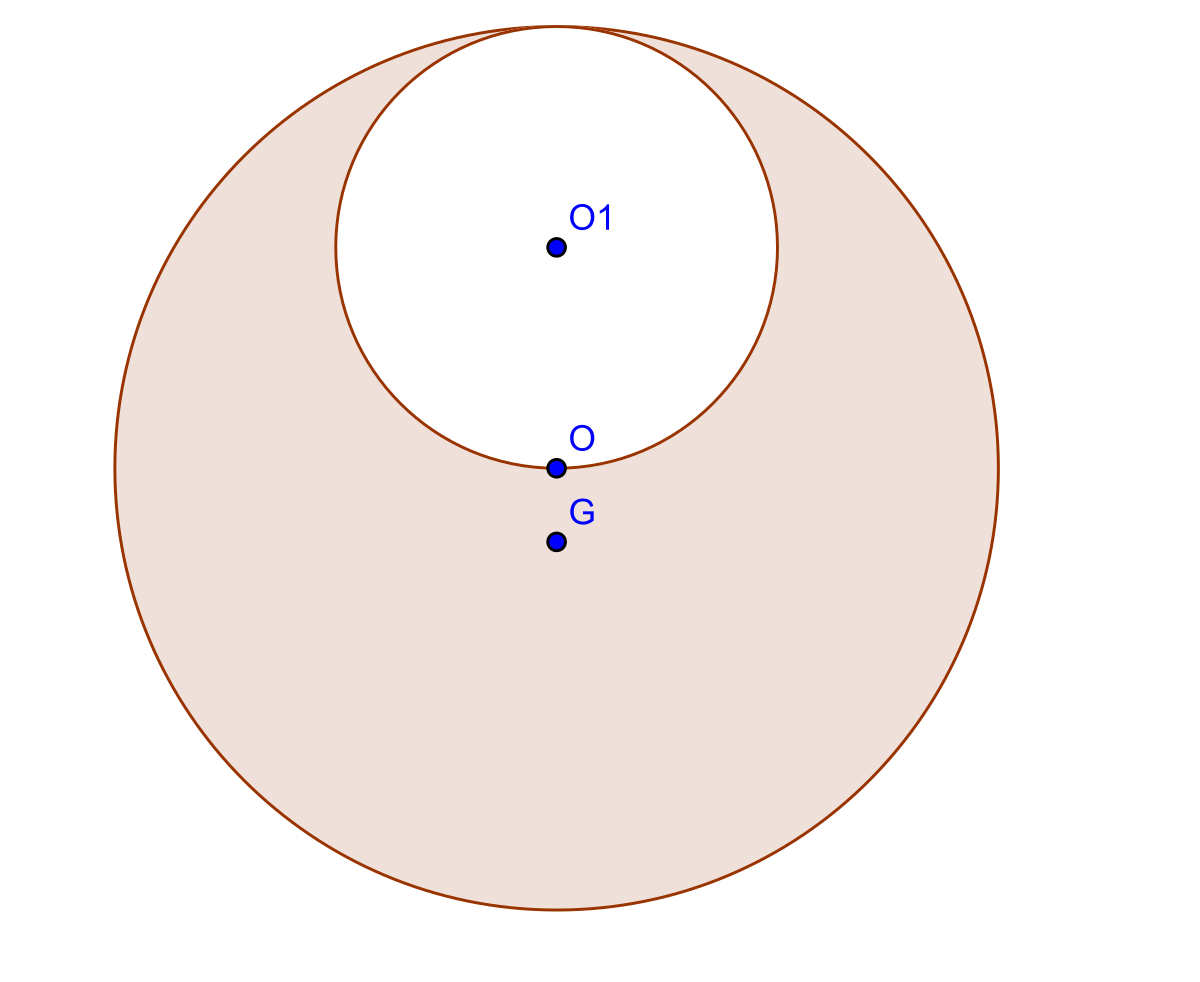

Centre de masse d'un torque

Un torque est constitué d'un cercle de centre O de rayon R dans lequel a été découpé un cercle de centre O₁ de rayon r tangent au premier cercle. Les surfaces des plaques sont proportionnelles au carré des rayons. Le centre de masse du torque est alors le barycentre du système {(O,R²),(O₁, − r²)}. On a donc

Dans le dessin ci-contre, le rayon du petit cercle est deux fois plus petit que le rayon du grand, les points O₁, O et G sont alignés dans cet ordre et .

---

Formulaire

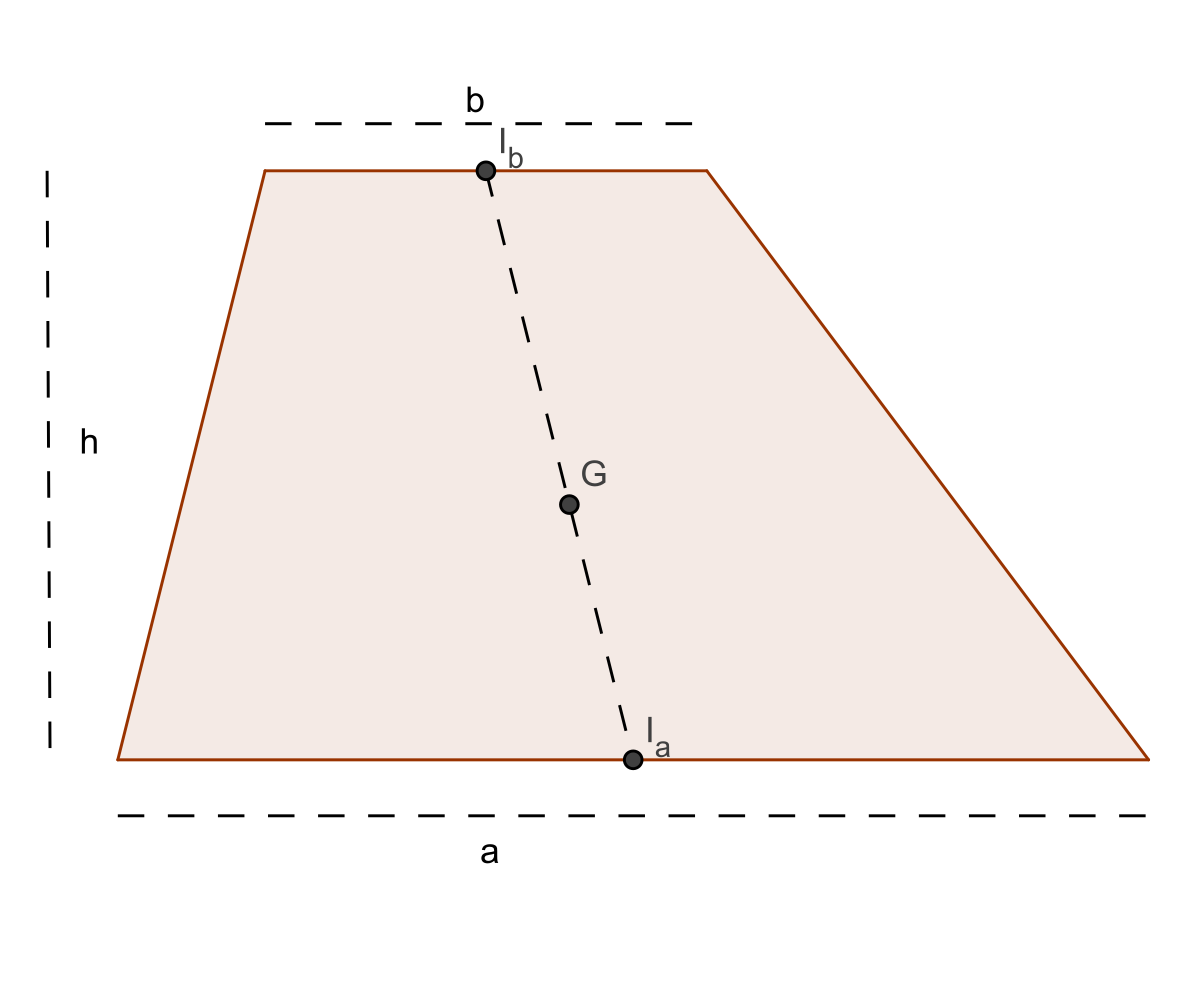

• Trapèze

Le centre de masse d'un trapèze de bases a > b et de hauteur h est situé sur la médiane joignant les deux bases et à une distance de la grande base égale à . C'est le barycentre des milieux I_a et I_b des deux bases affectés des coefficients 2a + b et 2b + a.

• Polygone

Si un polygone simple a pour sommets les points A₀, A₁, ..., A_n = A₀ et si A_i a pour coordonnées (x_i , y_i ) alors les coordonnées de G sont données par les formules

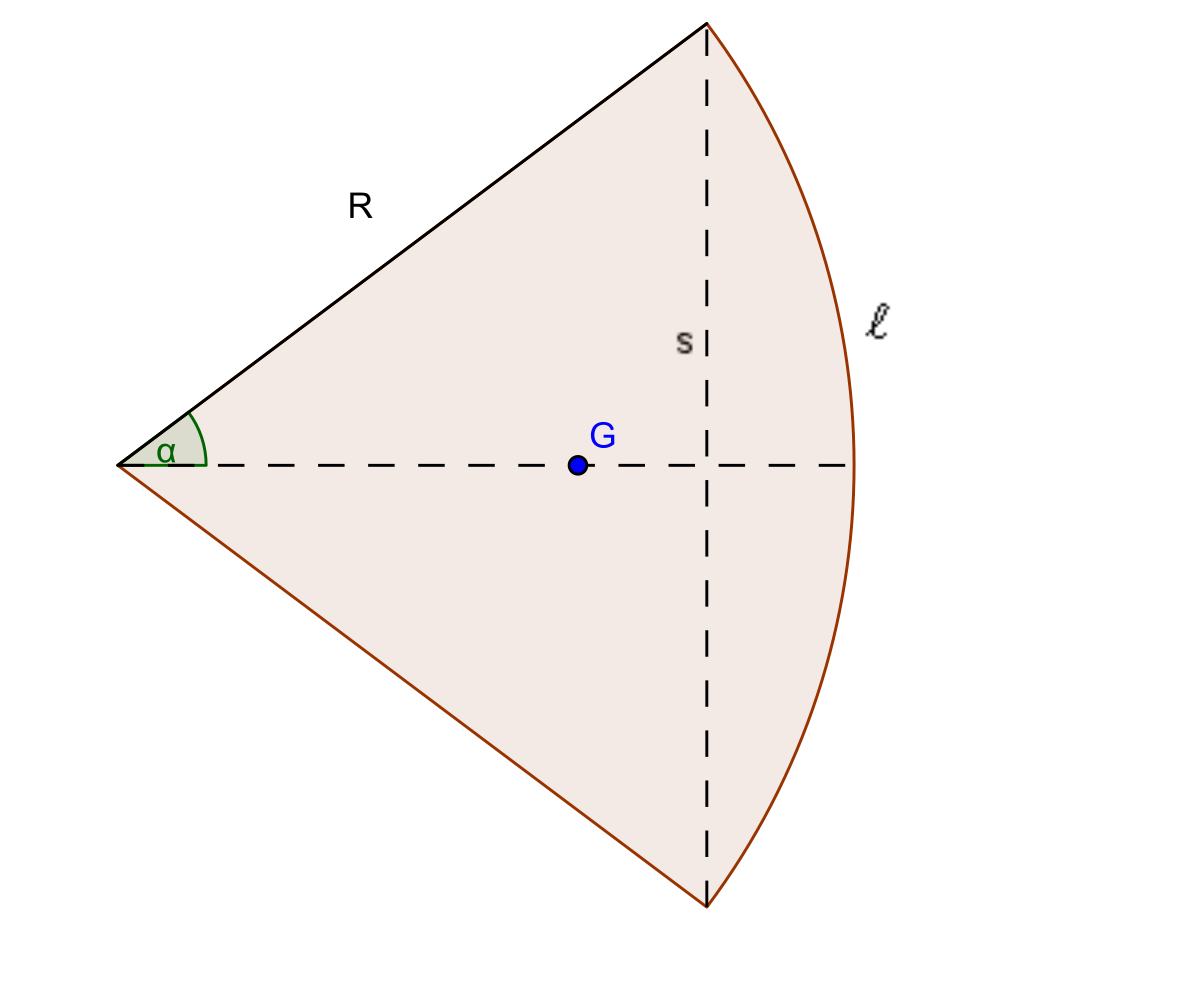

• Secteur circulaire

Le centre de masse d'un secteur circulaire d'angle 2α (en radian) et de rayon R est situé sur la bissectrice de l'angle et à une distance du centre égale à .

Si l'on note s la corde et l'arc du secteur angulaire, le centre de masse est à une distance du centre égale à

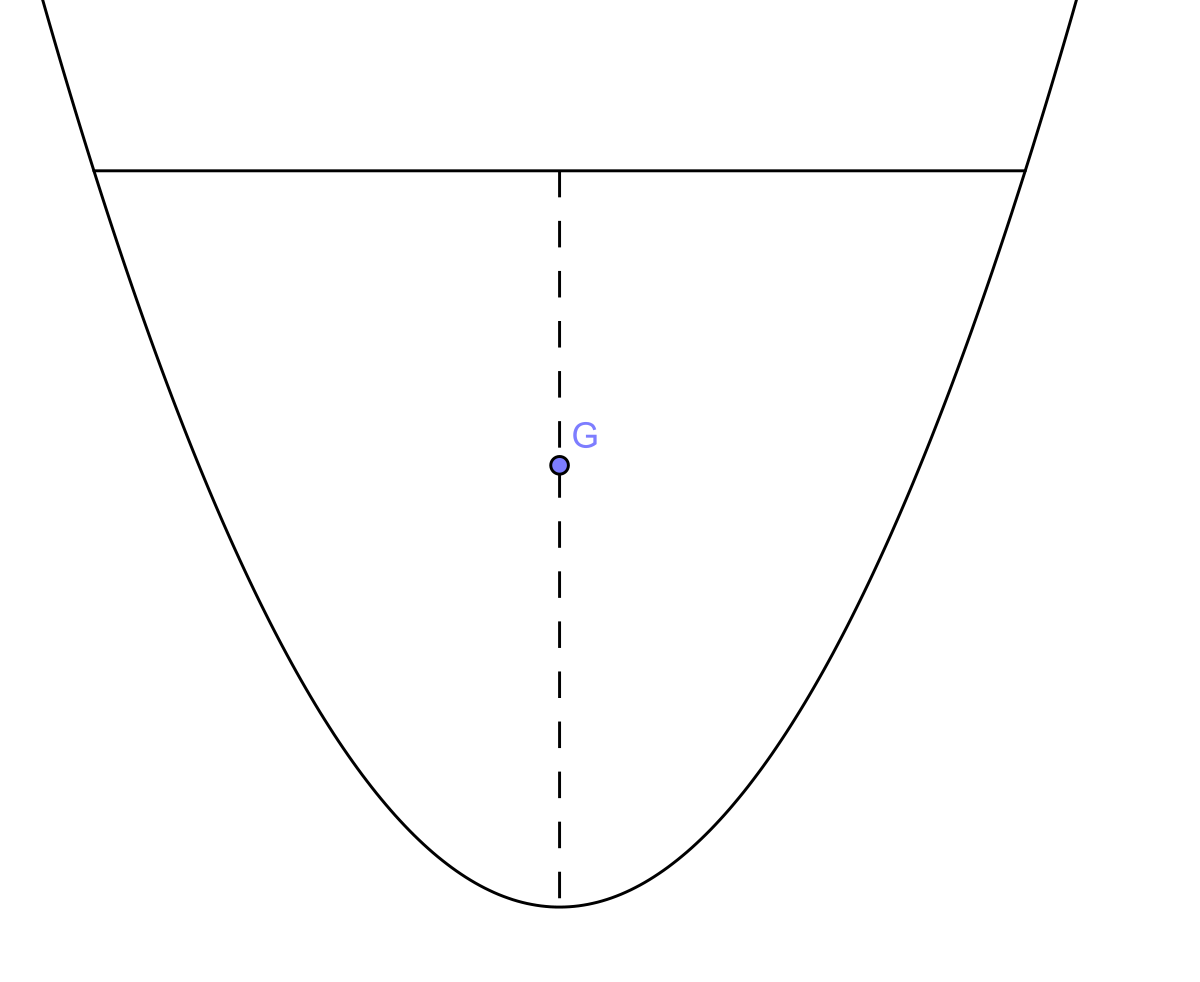

• Parabole

Le centre de masse d'un plaque en forme de parabole de hauteur h est sur l'axe de symétrie de la parabole et à une distance du sommet égale à

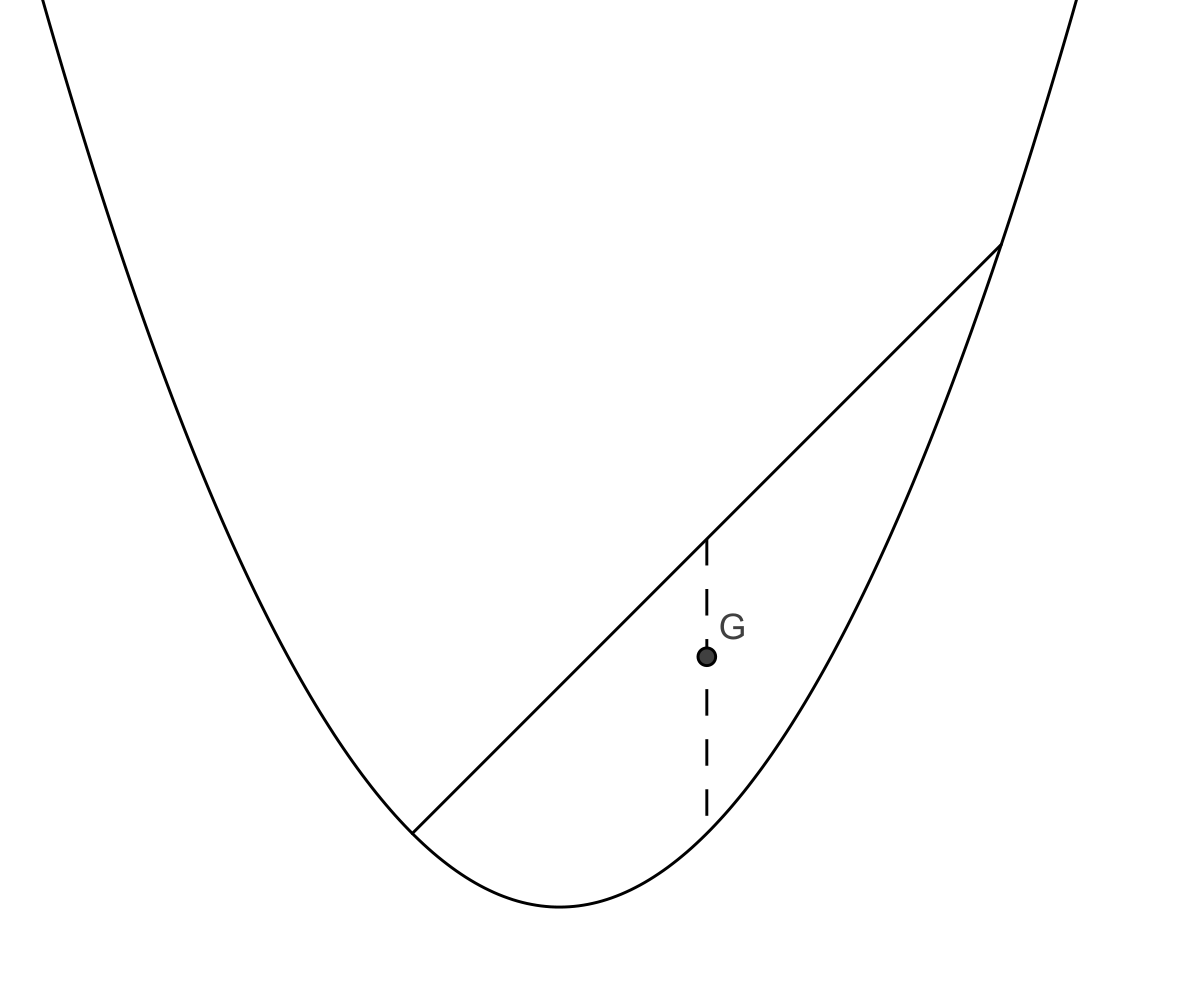

De manière plus générale, le centre de masse d'une section de parabole est située au 3/5 de la flèche en partant du sommet.
