Dessin d'architecture - Définition

Conventions graphiques

• Conventions de base
• Types de traits, fonction de leur lecture
• Cotation ; dimensionnement
• Symboles

Composantes esthétiques

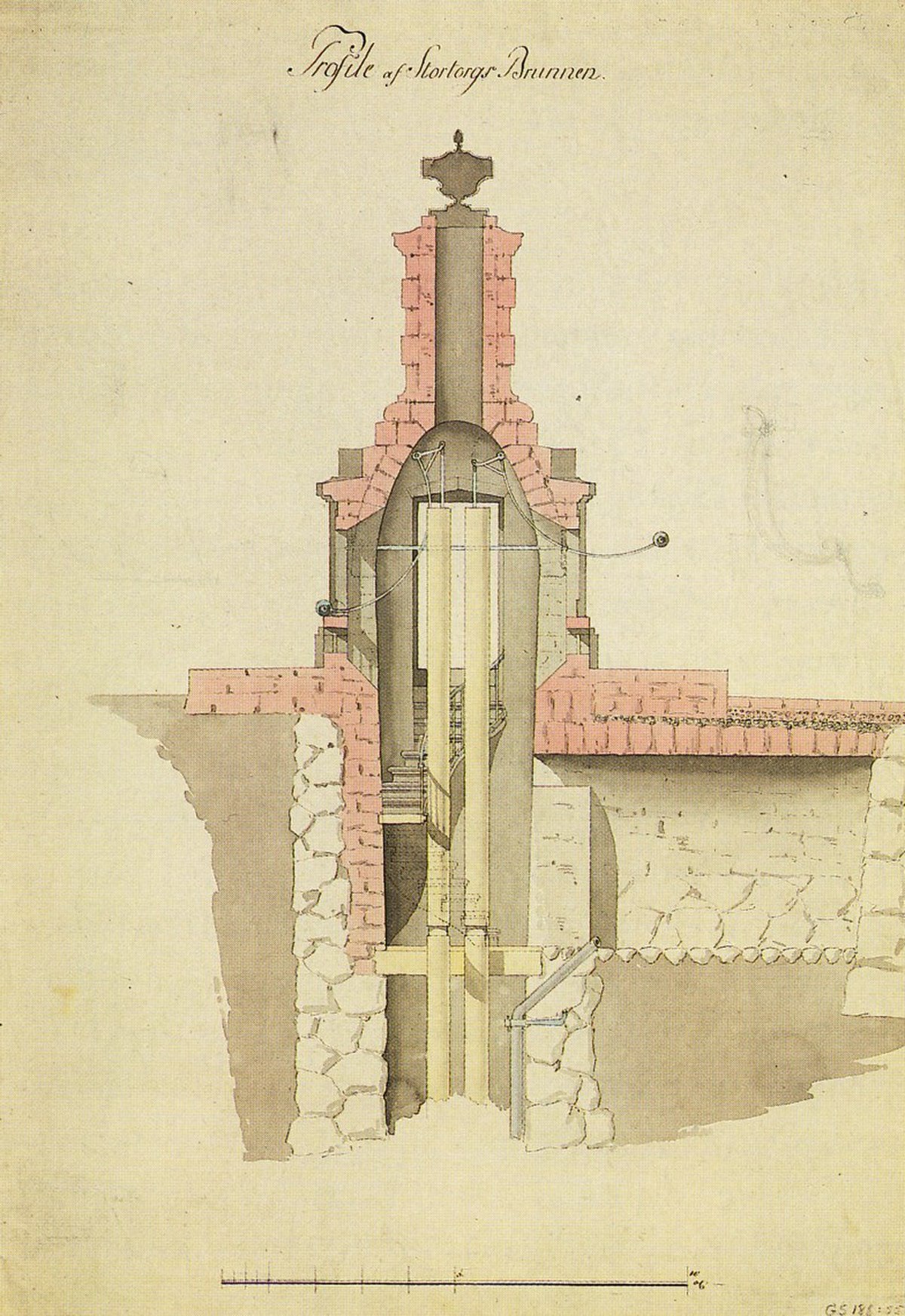

Dessin ancien d'un bâtiment de Stockolm

La sensibilité esthétique et l'expérience individuelle s'expriment dans les phases de conception, mais aussi dans la réalisation d'un dessin si celui-ci n'accompagne pas la conception (croquis, esquisse...).

Même s'il s'agit avant tout de traduire des caractéristiques techniques, les compétences graphiques contribuent à la finition ainsi qu'à l'agrément des utilisateurs, sans pour autant laisser place à la fantaisie.

Les compétences d'ordre esthétique sont particulièrement mobilisables dans les représentations du design d'intérieur.

• Qualités graphiques : mise en valeur des structures et reliefs (ombres), de la cohérence du bâtiment ou de son intégration...
• Représentation du design...
• Expression d'un style architectural...

Traçage des dessins

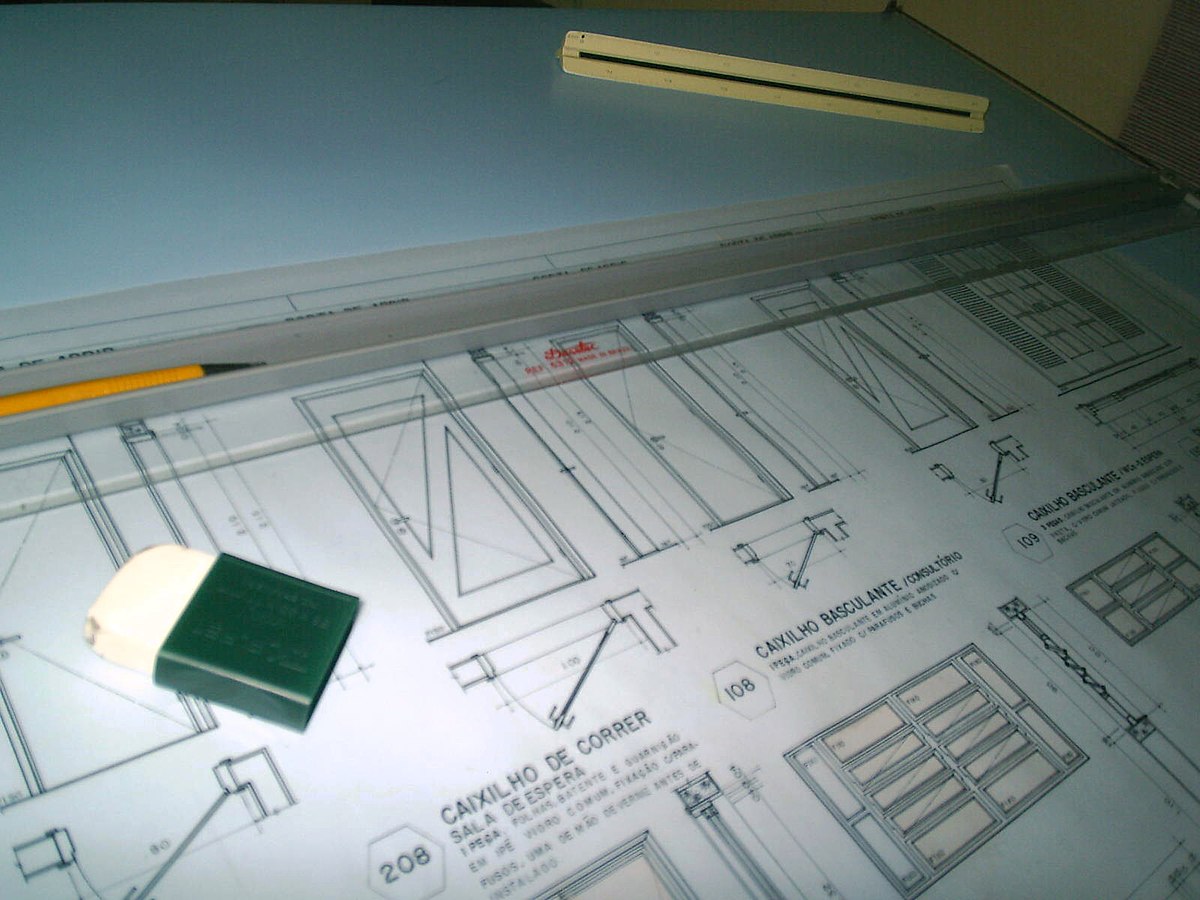

Table à dessin d'architecte

• Types et formats de support...

Dessin à main-levée

Le dessin à main levée ne s'appuie pas uniquement sur la précision ; il traduit en partie la vision de son auteur et laisse la place à une certaine interprétation, même si certains éléments peuvent être rigoureusement définis, au besoin au moyen d'annotations.

C'est un outil graphique de communication dont la maîtrise peut s'avérer utile dans toutes les phases de l'évolution du projet d'architecture.

• En phase préliminaire de relevé, c'est l'outil indispensable pour compléter l'observation et la compréhension de la situation existante.
• En phase de recherche, il permet de vérifier rapidement l'impact des diverses manipulations sur la composition de l'espace.

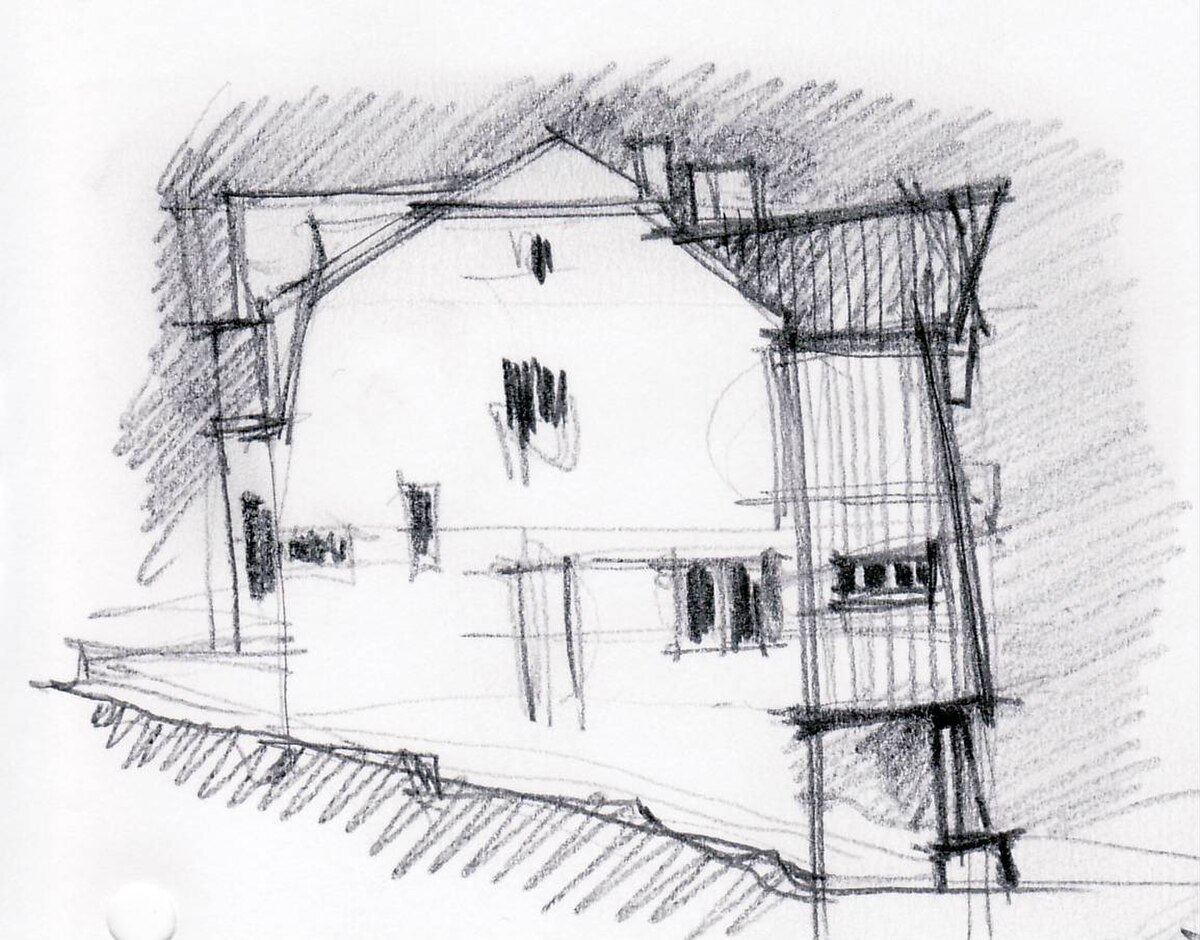

  Avant-projet / recherche personnelle
• Lors de la communication avec le client, il permet de restituer par le croquis des informations parfois difficiles à assimiler par le profane, au départ des documents conventionnels en deux dimensions (plans et coupes).
• Lors de la rédaction des documents d'entreprise (cahier spécial des charges, métrés, etc.) c'est un moyen efficace pour permettre aux entrepreneurs de comprendre rapidement l'intention de l'auteur de projet, sans devoir nécessairement décrypter les documents conventionnels en deux dimensions (plans et coupes).
• Lors de la réalisation des ouvrages, sur chantier, c'est un moyen graphique qui permet de matérialiser une situation existante et de rendre évidentes les décisions prises dans le cadre des procès-verbaux de chantier.

Dessin aux instruments

Le trait est dessiné au crayon avec la précision requise, puis est encré au tire-lignes pour l'exécution finale.

L'usage du tire-ligne est remplacé par celui du stylo tubulaire à encre de chine pour lequel, l'épaisseur du trait est réglé de façon unique et définitive par le diamètre de la plume tubulaire qui distribue l'encre sur le support. Il faut donc un stylo par épaisseur de trait (les différentes épaisseurs disponibles sur le marché correspondent aux épaisseurs normalisées)

Dessin assisté par ordinateur

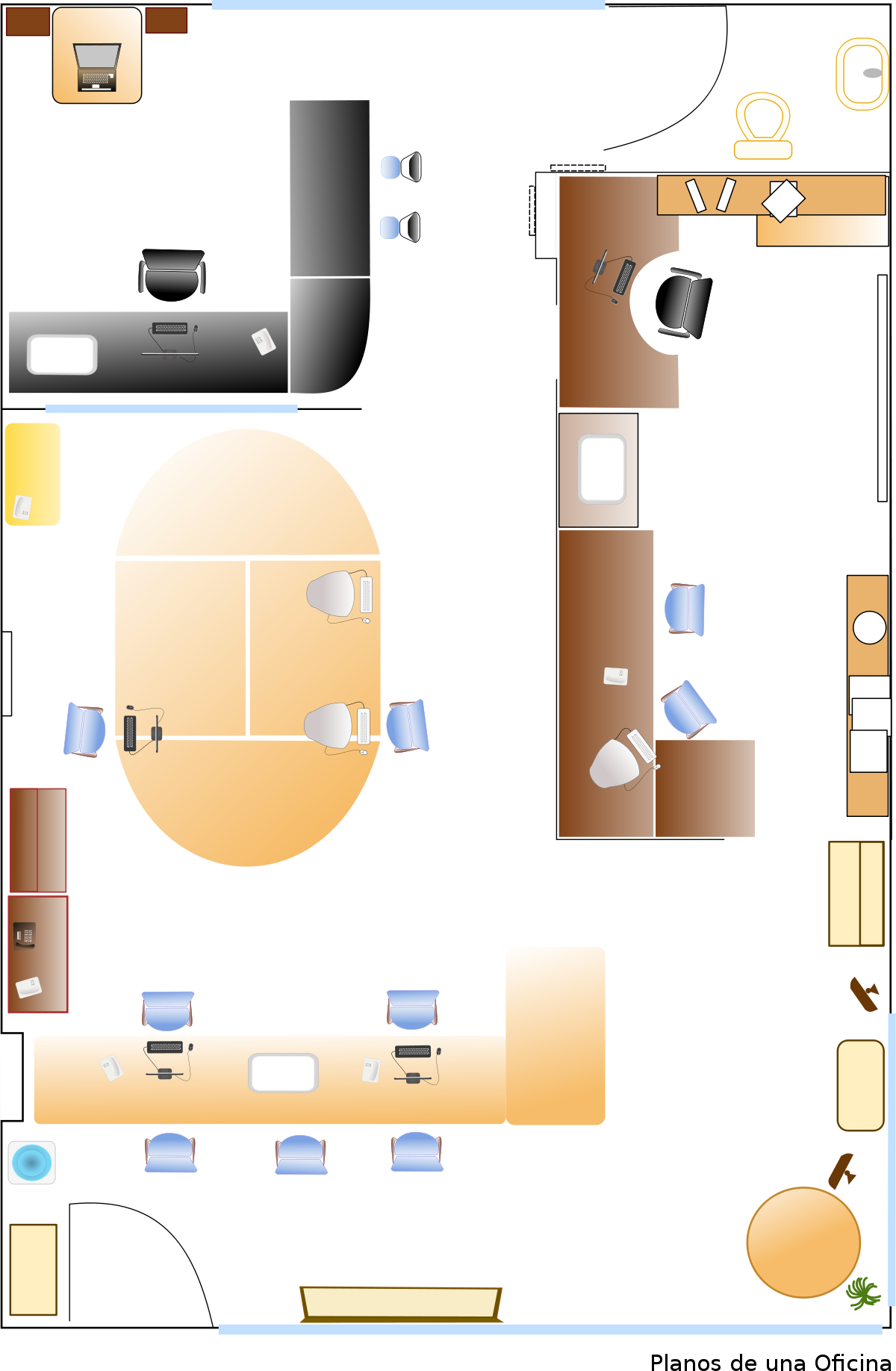

Dessin assisté par informatique d'aménagement d'un bureau.

Le dessin assisté par ordinateur est de plus en plus exploité en architecture depuis les années 1990. Ces logiciels font un grand usage de la modélisation 3D.

En adaptant à l'infini des objets et processus de base, des logiciels spécialisés gèrent toute la chaîne de production graphique et participent dans certains cas au processus de réalisation matérielle.

Ce type d'outil de représentation (DAO) est souvent utilisé comme outil de conception (CAO). Par la mise à disposition d'automatismes d'allocation — qualification des espaces en représentation schématiques ou en représentation perspective, la conception architecturale est facilitée. La formulation ne sort pas alors du champ des possibilités d'accès facile de l'outil commercialisé passé de l'empilement de plans au volumique perceptible et donne incidemment une coloration « numérisé-type » à l'édifice.

Avec le XXI^e siècle, sont apparus des logiciels facilitant la réalisation de relevé de bâtiments existants.
