Construction du Pont
Approches, encrages et poutres
Le 10 août 1931, les contracteurs locaux Desantis et Gagnon & Tremblay débutent la construction des approches du pont. L'approche de Chicoutimi mesure 189 mètres, ce qui correspond à 620 pieds (″), avec une pente de 2 pour cent et l'approche de Chicoutimi-Nord fait 259 mètres (850 pieds) à 3 pour cent.
La construction du Pont de Saint-Anne débuta le 8 novembre 1931 par la pose de pieux et l’installation de palplanches de type Larssen à 4,5 mètres (15 pieds) dans le lit de la rivière Saguenay situé à une profondeur de 14 mètres (45 pieds) sous la surface (1-35). C’est la Eastern Canada Steel & Iron Works qui est en charge de réaliser la conception des ancrages d’acier et des palplanches tandis que la compagnie A.Janin & Co. s’occupe d’ériger les piliers de béton et la base de la travée.
Cette première phase, effectuée à l’aide de chalands, permis de retenir la rivière pour le coulage des fondations de béton. Sur les neuf piliers coulés, les six soutenant la structure du pont sont ancrés à une profondeur de 7 mètres (22 pieds) tandis que ceux qui formerons le seuil de la travée pivotante, en perpendiculaire à la travée, sont ancrés à une profondeur de 15 mètres (50 pieds).
Le débit changeant et la débâcle du printemps de la rivière Saguenay sont les principaux obstacles rencontrés par les concepteurs du pont qui devront revoir les plans de la base soutenant la partie pivotante de la structure. Cette révision des plans est effectué suite à une crue rapide de la rivière subvenue à l’automne 1932 ; le débit du Saguenay passe alors de 1 557 m²/sec à 7 079 m²/sec et emporte un des piliers de la structure. Cet incident causera un arrêt des travaux de deux semaines.
Travée pivotante et structure métallique
La base accueillant la travée lorsqu’elle pivote, composée de trois îlots porteurs totalisant 14 000 tonnes de béton, est finalement recouverte par des palplanches d’acier qui maintiennent le tout en formant un seul caisson de 131 mètres de long par 14 mètres de largeur qui la protègent des collisions avec les bateaux, des marées de 8 mètres et des glaces en hiver. Quand elle ne recouvre pas les îlots de béton, la couverture métallique est soutenu par une charpente de bois fait de madriers de 300 millimètres d’épaisseur (12″ x 12″) en B.C. Fir. L’intérieur de certains des encoffrements créés par cette charpente sont recouverts de feuilles de métal puis remplis de béton.

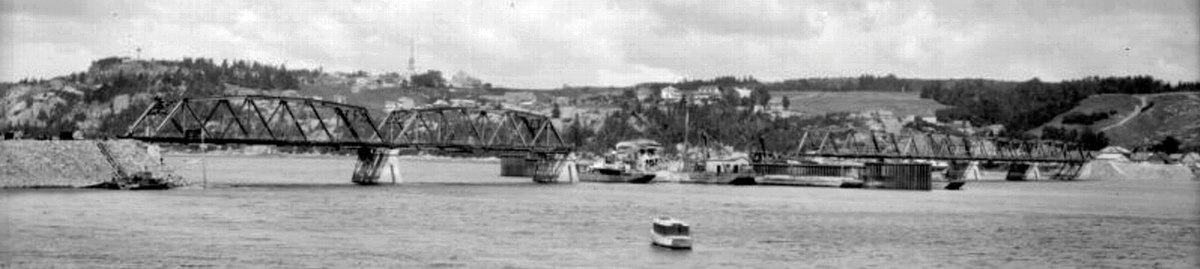

Faisant 56 mètres (185 pieds) chacune, les 6 travées fixes et indépendantes du pont sont soutenues en treillis par un système de poutres Warren à cordes polygonales qui se déploient en arc au-dessus du tablier.
L’imposante structure en fer forgé se bombe d’avantage sur la travée centrale qui fait 114 mètres (185 pieds) et pèse 72,5 tonnes. Installée en dernier, cette travée pivotante en porte-à-faux fut conçu et réalisée par la Dominion Bridge. Le moteur permettant la rotation de cette partie du pont est alimenté à l’électricité et permet de laisser passer les bateaux en 2 minutes. Cette travée pivotante est la plus longue du genre en Amérique et la seconde plus longue du monde.
L’allée du pont est en béton sauf sur la travée tournante où ce sont des planches de bois créosotées, moins lourdes, qui soutiennent l’asphalte. En tout, sa partie carrossable fait 6 mètres et les trottoirs en porte-à-faux de chaque côtés du pont font 1,5 mètres de largeur. Avec les approches, le pont Sainte-Anne fait 913 mètres (2 995 pieds). La structure à elle seule fait 456 mètres (1 485 pieds).
