Radeon HD5000

Après environ 15 mois de commercialisation, ATI renouvelle sa gamme Radeon avec les HD5xx0 dont la commercialisation coïncide avec la sortie de Windows 7 mais aussi à l'IDF 2009 de San Francisco. Ces puces sont dérivés du RV770 avec une finesse de gravure amélioré (40 nm). Ce sont en outre les premières cartes à supporter DirectX 11 dont une première présentation a été effectué en juillet 2009.

Architecture

Eyefinity

Peu avant la commercialisation des premières références HD5xx0, AMD a dévoilé la technologie Eyefinity qui permet de gérer jusqu'à trois écrans en 2560x1600 avec une seule carte. Il s'agit en fait d'une nouvelle version de l'HydraVision qui permet la gestion multi-écrans sur les cartes ATI. La technologie nécessite de connecter au moins un écran via un câble Display Port (DP) ce qui est une double limitation : d'une part touts les écrans ne possèdent de connexion DP et d'autre part, les fabricant de cartes préfèrent remplacer le DP par du HDMI en raison de sa plus grande diffusion. Bien qu'entièrement gérée de manière logiciel, cette technologie est indisponible pour les précédentes gammes, les développeurs préférant se focaliser sur un support correct des HD5xx0. Elle est disponible à partir des Catalyst 9.10 et les Catalyst 9.12 rendent compatible Eyefinity avec le CrossFire.
En marge de sa gamme, ATI a aussi présenté un modèle dédié exclusivement à sa technologie : la HD5870 Eyefinity 6 Edition . Elle se caractérise par la présence de six connecteurs mini Display Port permettant un affichage sur six écrans (7680x3200). Depuis son annonce fin septembre 2009, la carte n'a toujours pas été commercialisé et a juste été présentée lors de l'IDF 2009 de San Francisco. Les dernières rumeurs l'annoncent pour le 11 mars 2010. Plus tard, au cours du Cebit 2010, PowerColor a présenté une Radeon HD 5770 pourvue de cinq connecteurs Mini DisplayPort et nommé en conséquence Radeon HD 5770 Eyefinity 5.
L'annonce de cette technologie permet à ATI de concurrencer indirectement Matrox qui proposait déjà des solutions multi-écran avec la M9188 et la M9148 (pilotant respectivement jusqu'à huit et quatre écrans) mais qui se cantonnent au domaine de la 2D. Face à cette nouvelle concurrence, Matrox a fait la démonstration au Cebit 2010 d'un affichage sur douze écrans.

Nomenclature

La gamme HD5xx0 est aussi surnommé Evergreen pour mettre en avant les qualités de ces futurs cartes en termes de consommation. Ainsi chaque sous-ensemble de cartes correspond à un nom d'arbre :

Hemlock (terme américain du Tsuga) : modèle bi-GPU très haut de gamme.
Cypress (Cyprès) : modèle mono-GPU haut de gamme
Juniper (Genévrier) : modèle mono-GPU moyen de gamme
Redwood (surnom de plusieurs gymnospermes) : modèle mono-GPU d'entrée de gamme
Cedar (Cèdre) : modèle mono-GPU premier prix

On remarquera au passage que ATI a abandonné la désignation X2 préférant intégrer ces modèles dans une gamme dédiée. Un modèle Trillian fut aussi évoqué très tôt, il s'agirait d'un modèle pourvu de trois GPU mais elle ne fut jamais officialisée.

Bugs et autres problèmes

Disponibilité

Gamme Bureau

Modèle	Année	Nom de code	Longueur	Processeur				Mémoire					Unité			Filtre		Performance		API Graphique				Moteur HD	TDP
Modèle	Année	Nom de code	Longueur	Gravure	Transistors	Taille	Fréquence	Taille	Fréquence	Bande passante	Type	Bus	Shader	Texture	ROP	Texture	Pixel	Shaders unifiés	GFLOPS	DirectX	OpenGL	OpenCL	Shader model	Moteur HD	TDP
5970	18 novembre 2009	Hemlock	30,5 cm	40 nm	2 × 2154 millions	2 × 334 mm²	725 MHz	2 × 1024 Mio	1000 MHz	256 Go/s	GDDR5	2 × 256 bits	3200	160	64	116 GT/s	46,4 GP/s		4640	11	3.2	1.0	5.0	UVD2	294 W
5870 Eyefinity 6	31 mars 2010	Cypress XT - RV870	28 cm	40 nm	2154 millions	334 mm²	850 MHz	2048 Mio	1200 MHz	153,6 Go/s	GDDR5	256 bits	1600	80	32	68 GT/s	27,2 GP/s		2720	11	3.2	1.0	5.0	UVD2	188 W
5870	23 Septembre 2009	Cypress XT - RV870	28 cm	40 nm	2154 millions	334 mm²	850 MHz	1024 Mio	1200 MHz	153,6 Go/s	GDDR5	256 bits	1600	80	32	68 GT/s	27,2 GP/s		2720	11	3.2	1.0	5.0	UVD2	188 W
5850	23 Septembre 2009	Cypress PRO	24,2 cm	40 nm	2154 millions	334 mm²	725 MHz	1024 Mio	1000 MHz	128 Go/s	GDDR5	256 bits	1440	72	32	52,2 GT/s	23,2 GP/s		2088	11	3.2	1.0	5.0	UVD2	151 W
5830	25 février 2010	Cypress LE - RV870		40 nm	2154 millions	334 mm²	800 MHz	1024 Mio	1000 MHz	128 Go/s	GDDR5	256 bits	1120	56	16	44,8 GT/s	12,8 GP/s		1792	11	3.2	1.0	5.0	UVD2	175 W
5770	13 Octobre 2009	Juniper XT - RV840	21 cm	40 nm	1040 millions	166 mm²	850 MHz	1024 Mio	1200 MHz	76,8 Go/s	GDDR5	128 bits	800	40	16	34 GT/s	13,6 GP/s		1360	11	3.2	1.0	5.0	UVD2	108 W
5750	13 Octobre 2009	Juniper PRO - RV840	18,5 cm	40 nm	1040 millions	166 mm²	700 MHz	1024 Mio	1150 MHz	73,6 Go/s	GDDR5	128 bits	720	36	16	25,2 GT/s	11,2 GP/s		1008	11	3.2	1.0	5.0	UVD2	86 W
5670	14 janvier 2010	Redwood XT - RV810	16,5 cm	40 nm	627 millions	110 mm²	775 MHz	1024 Mio 512 Mio	1000 MHz	64 Go/s	GDDR5	128 bits	400	20	8	15,5 GT/s	6,2 GP/s		620	11	3.2	1.0	5.0	UVD2	64 W
5570	9 février 2010	Redwood PRO		40 nm	627 millions	110 mm²	650 MHz	1024 Mio 512 Mio	900 Mhz	28,8 Go/s	DDR3	128 bits	400	20	8	13 GT/s	5,2 GP/s		520	11	3.2	1.0	5.0	UVD2	45 W
5550	1^er trim. 2010	Redwood LE		40 nm	627 millions	110 mm²	550 MHz	1024 Mio 512 Mio	800 MHz	12,8 Go/s	DDR2	128 bits	320	16	8	8,8 GT/s	3,5 GP/s		352	11	3.2	1.0	5.0	UVD2
5450	4 février 2010	Cedar PRO		40 nm	292 millions	59 mm²	650 MHz	1024 Mio 512 Mio	800 MHz 400 MHz	6,4 - 12,8 Go/s	DDR3 DDR2	64 bits	80	8	4	5,2 GT/s	2,6 GP/s		104	11	3.2	1.0	5.0	UVD2	19 W

HD5970
- (en) AnandTech.
- (fr) Central3D, Hardware.fr.
HD5950
- (en) HardOCP, HotHardware, Tweaktown.
- (fr) Hardware.fr, PCWorld.fr, tom's hardware.
HD5870 Eyefinity 6
- (en) AnandTech.
- (fr) Hardware.fr.
HD5870
- (en) AnandTech, Tweaktown.
- (fr) Comptoir du Hardware, Comptoir du Hardware #2, Hardware.fr, Revioo, PCWorld.fr, PCWorld.fr #2, tom's hardware.
HD5850
- (en) AnandTech, HardOCP.
- (fr) Clubic, Comptoir du Hardware, Ere Numérique, Hardware.fr, Revioo, tom's hardware, PCWorld.fr, PCWorld.fr #2.
- (ro) lab501.
HD5830
- (en) Anandtech, Benchmark Reviews, bit-tech.net, Guru3D, Hardware Canucks, HardOCP, Hexus, HotHardcore, Overclockers CLub, PC Games Hardware, Legit Reviews, PC Perspective, Rage3D, TechPowerUp, TechSpot, TweakTown, X-bit labs.
- (fr) Clubic, Ere Numérique, Hardware.fr, PCWorld.
HD5770
- (en) Anandtech, Phoronix, Phoronix #2.
- (fr) Comptoir du Hardware, tom's hardware, hardware.fr, PCWorld.fr, PCWorld.fr #2.
HD5750
- (en) Anandtech, Phoronix.
- (fr) PCWorld.fr, tom's hardware, hardware.fr.
HD5670
- (en) AnandTech, Guru3d, Hardware Canucks, Hardware Heaven, Hexus, HotHazrdware, Legit Reviews, Overclockers Club, Tech PowerUp, The TechReport, Tweak Town.
- (fr) Clubic, Generation-CPU, Revioo, tom's hardware.
HD5570
- (fr) Clubic, Revioo.
- (en) Anandtech, Guru3D, HardOCP, Hexus, Hi-Tech Reviews, HotHardware, Legit Reviews, Overclockers Club.
HD5450
- (fr) Clubic.

Gamme Mobility

Suite au succès de sa gamme Radeon H5xx0, ATI lance durant le CES 2010, sa déclinaison pour ordinateur portable dénommé Radeon Mobiltiy HD5xx0. La gamme Mobility reprend les mêmes modèles que la gamme Bureau mais se distingue par des caractéristiques en retrait sur plusieurs points : les shaders sont réduits de moitié, le bus mémoire est limité à 128 bits maximum contre 256 pour les versions Bureau... En outre les fréquences annoncées ne sont que des valeurs maximum et les OEM ont liberté pour définir la fréquence réelle sur leur produit. L'annonce de la gamme Mobility est aussi l'occasion pour ATI de relancer son concept de carte graphique externe basée sur la technologie XGP.
Parmi les différents modèles annoncés, deux ont retenu l'attention de la presse : les Radeon Mobilty 5145 et 5165. Suite à plusieurs notes indiqués lors de la présentation, il s'est avéré qu'il s'agissait que de modèles de la série HD4x00 ce qui a valu des critiques à ATI par la presse sur cette politique de renommage. Ces modèles correspondent respectivement à une 4570 et à une 4650/4670, ils conservent une gravure en 55 nm contre 40 nm pour les autres modèles et sont dépourvus du support de DirectX 11 et d'Eyefinity ce qui n'est pas en soit un problème étant donné qu'il s'agit de modèles d'entrée de gamme.

Modèle	Année	Nom de code	Processeur				Mémoire					Unité			Filtre		Performance		API Graphique				Moteur HD	TDP
Modèle	Année	Nom de code	Gravure	Transistors	Taille	Fréquence	Taille	Fréquence	Bande passante	Type	Bus	Shader	Texture	ROP	Texture	Pixel	Shaders unifiés	GFLOPS	DirectX	OpenGL	OpenCL	Shader model	Moteur HD	TDP
Radeon Mobility HD5xx0
5870	7 janvier 2010		40 nm	1040 millions		700 MHz		1000 MHz	64 Go/s	GDDR5	128 bits	800	40	64	28 GT/s	11,2 GP/s		1120	11	3.2	1.0	5.0	UVD2	50 W
5850	7 janvier 2010		40 nm	1040 millions		500 - 625 MHz		1000 MHz (GDDR5) 900 MHz (GDDR3 - DDR3)	64 Go/s (GDDR5) 28,8 Go/s (GDDR3 - DDR3)	GDDR5 GDDR3 DDR3	128 bits	800	40	64	20 - 25 GT/s	8 - 10 GP/s		800 - 1000	11	3.2	1.0	5.0	UVD2	30 - 39 W (GDDR5) 31 W (GDDR3 - DDR3)
5830	7 janvier 2010		40 nm	1040 millions		500 MHz		800 MHz	25,6 Go/s	GDDR3 DDR3	128 bits	800	40	64	20 GT/s	8 GP/s		800	11	3.2	1.0	5.0	UVD2	24 W
5770	7 janvier 2010		40 nm	627 millions		650 MHz		800 MHz	51,2 Go/s	GDDR5	128 bits	400	20	32	13 GT/s	5,2 GP/s		520	11	3.2	1.0	5.0	UVD2	30 W
5750	7 janvier 2010		40 nm	627 millions		550 MHz		800 MHz	51,2 Go/s	GDDR5	128 bits	400	20	32	11 GT/s	4,4 GP/s		440	11	3.2	1.0	5.0	UVD2	25 W
5730	7 janvier 2010		40 nm	627 millions		650 MHz		800 MHz	25,6 Go/s	GDDR3 DDR3	128 bits	400	20	32	13 GT/s	5,2 GP/s		520	11	3.2	1.0	5.0	UVD2	26 W
5650	7 janvier 2010		40 nm	627 millions		450 - 650 MHz		800 MHz	25,6 Go/s	GDDR3 DDR3	128 bits	400	20	32	9 - 13 GT/s	3,6 - 5,2 GP/s		360 - 520	11	3.2	1.0	5.0	UVD2	15 - 19 W
5470	7 janvier 2010		40 nm	292 millions		750 MHz		900 MHz	25,6 Go/s (GDDR5) 12,8 Go/s (DDR3)	GDDR5 DDR3	128 bits	80	8	16	6 GT/s	3 GP/s		120	11	3.2	1.0	5.0	UVD2	15 W (GDDR5) 13 W (DDR3)
5450	7 janvier 2010		40 nm	292 millions		675 MHz		800 MHz	12,8 Go/s	DDR3	128 bits	80	8	16	5,4 GT/s	2,7 GT/s		108	11	3.2	1.0	5.0	UVD2	11 W
5430	7 janvier 2010		40 nm	292 millions		550 MHz		800 MHz	12,8 Go/s	GDDR5 DDR3	128 bits	80	8	16	4,4 GT/S	2,2 GP/s		88	11	3.2	1.0	5.0	UVD2	7 W
5165	7 janvier 2010		55 nm	514 millions						GDDR3 DDR3									10.1	2.0	-	4.1	UVD2
5145	7 janvier 2010		55 nm	242 millions						GDDR3 DDR3									10.1	2.0	-	4.1	UVD2

HD500v

En marge de sa gamme traditionnelle pour les équipements mobiles, ATI a décidé de proposer une gamme à bas prix issue de la précédente architecture HD4000. Les modèles se dotent ainsi d'une nomenclature en HD50v où le dernier chiffre est remplacé par la lettre v en référence au terme value. En conséquence ces modèles conservent une gravure en 55 nm le support du DirectX 10.1 à l'image des modèles HD51x5 avec lesquels ils partagent plusieurs caractéristiques. Par rapport à la précédente génération les 560v, 540v et 530v correspondent respectivement aux HD46x0, HD45x0 et HD43x0.

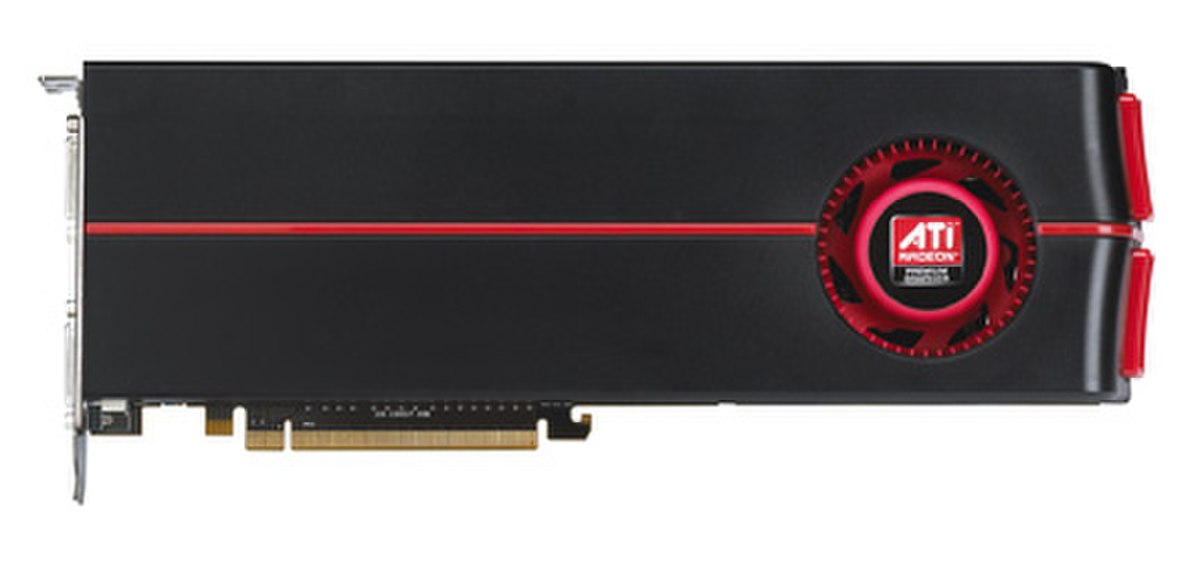

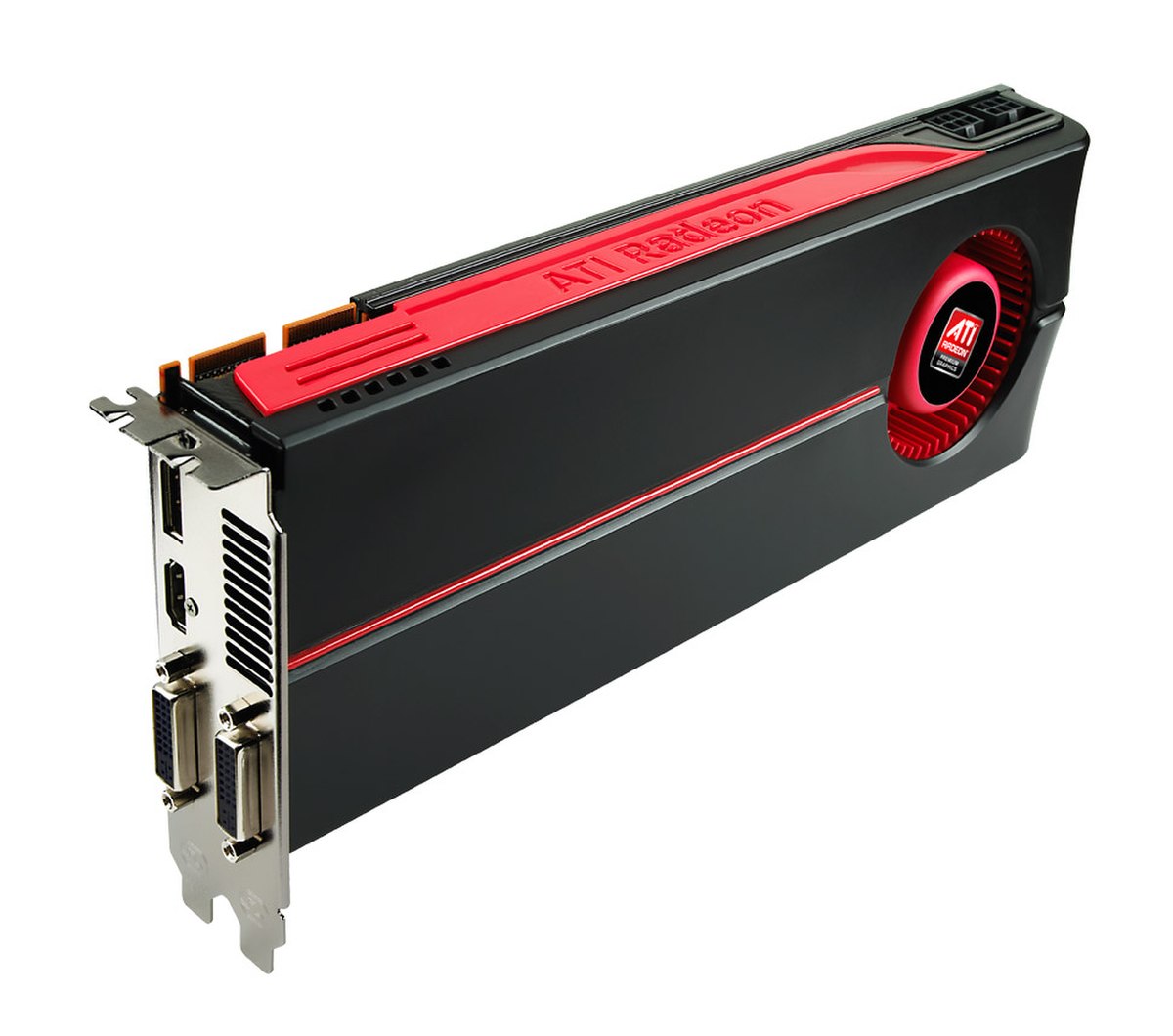

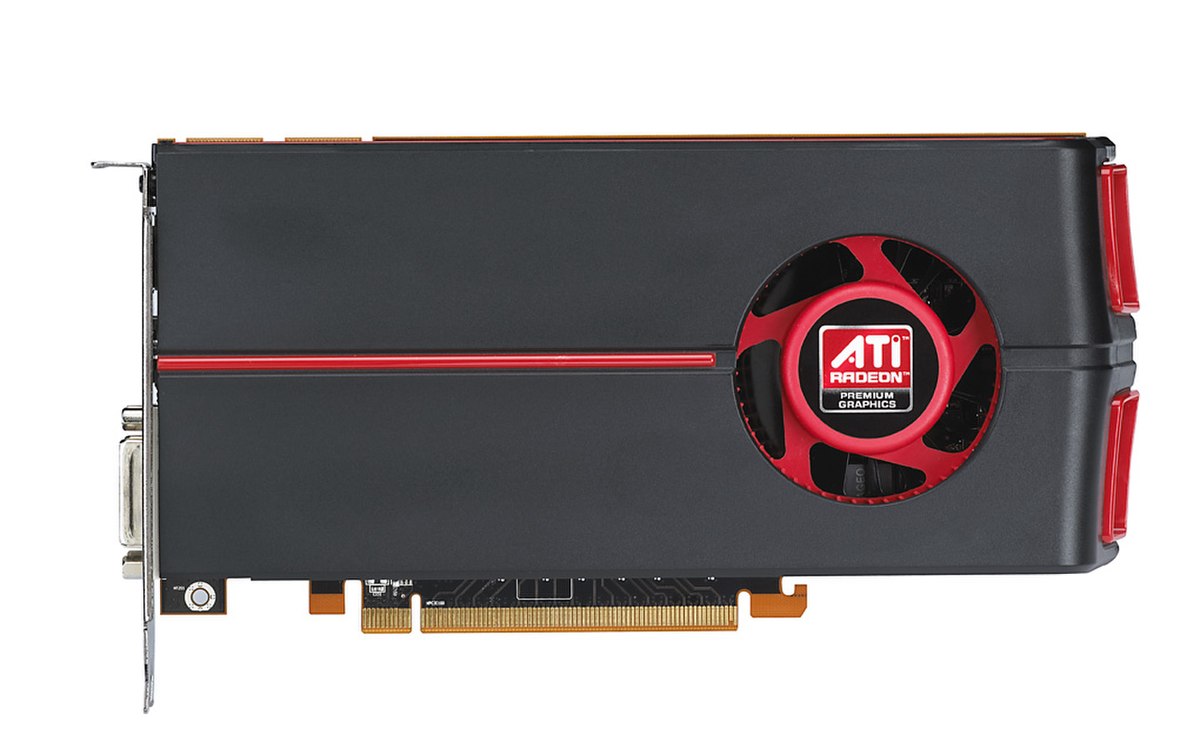

HD5770 en vue 3/4 de face	HD5870 en vue 3/4 dorsale	HD5770 en vue latérale	HD5970 en vue latérale

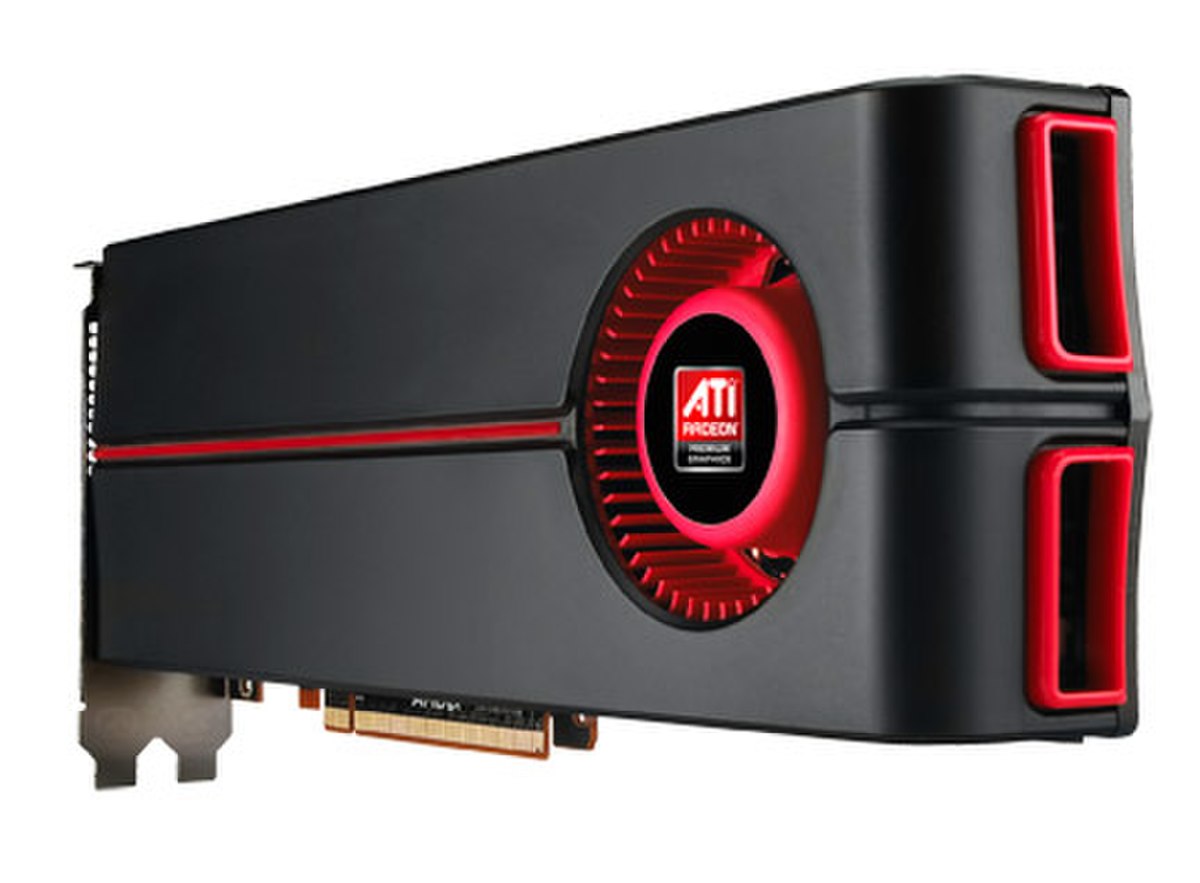

HD5870 en vue 3/4 de derrière
