Signalisation ferroviaire du métro de Paris - Définition

Les indicateurs

Outre les signaux d'espacement et de manœuvre, le conducteur dispose d'un certain nombre d'indicateurs complémentaires.

Zone à visibilité réduite

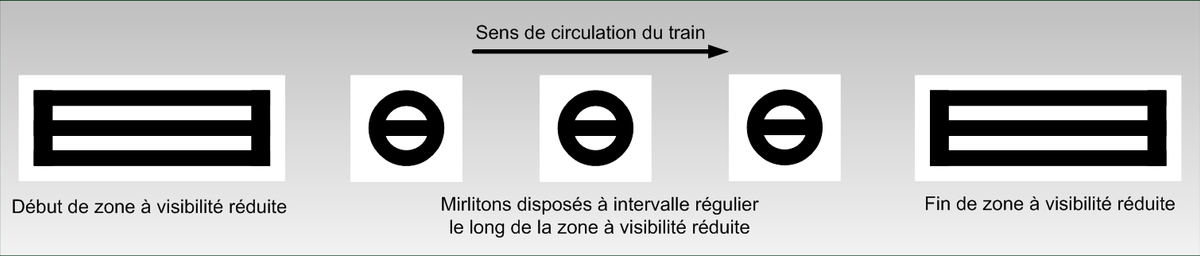

Les tunnels créent parfois des zones où la visibilité est réduite. Ces zones sont indiquées en tunnel à l'aide de repérages peints sur les piédroits du tunnel :

• Des bandes noires et blanches indiquent le début de zone à visibilité réduite ;
• Des mirlitons noirs et blancs sont ensuite répartis à intervalles réguliers le long de la zone à visibilité réduite ;
• Des bandes noires et blanches indiquent la fin de zone à visibilité réduite.

Cet indicateur se retrouve généralement dans les courbes serrées.

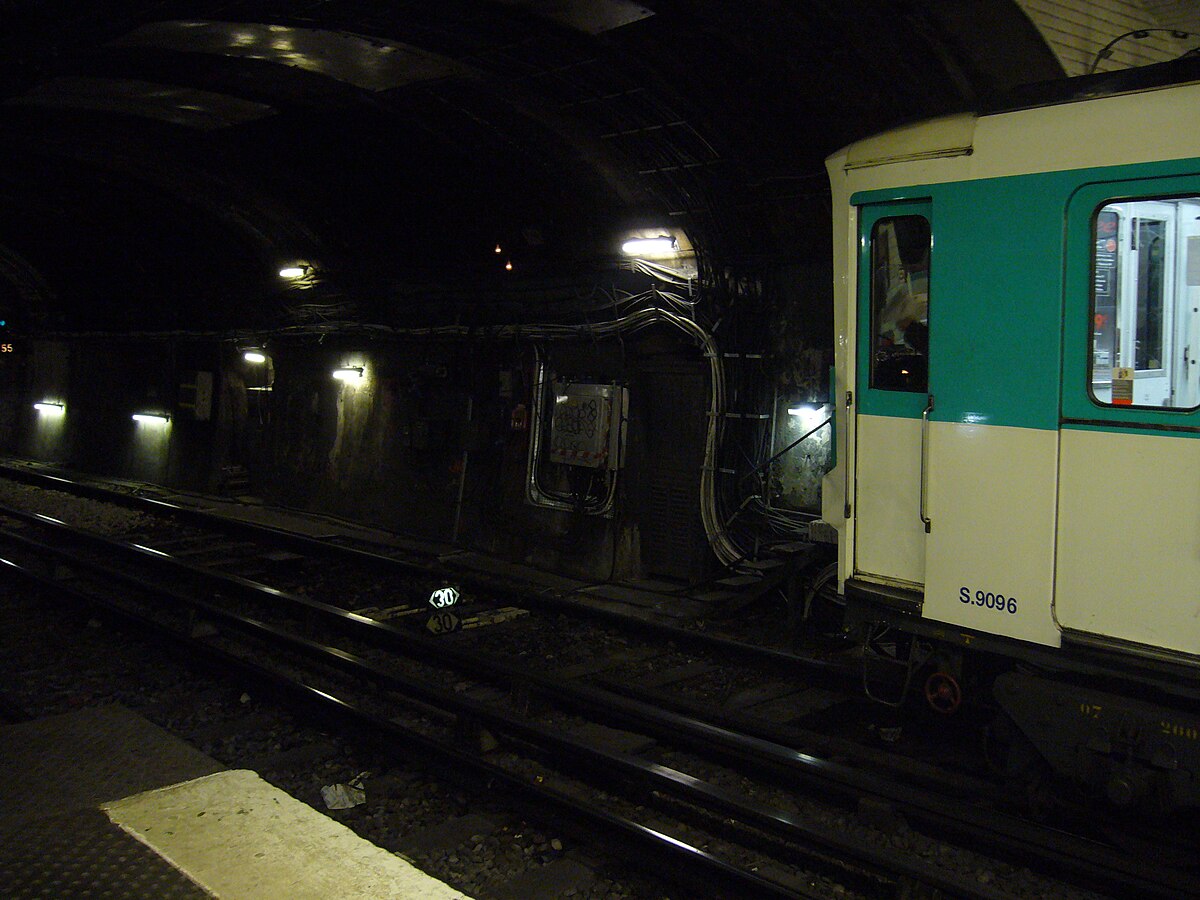

Tableau indicateur de vitesse (TIV)

Les tableaux indicateurs de vitesse sont constitués de chiffres blanc sur fond noir. Ils servent à indiquer la vitesse maximale autorisée. On peut les trouver en voie ou associés à un signal de manœuvre s'ils précèdent un appareil de voie.

Indicateur d'alimentation en courant de traction

L'indicateur d'alimentation en courant de traction est constitué de petits carrés éclairés blanc sur fond noir formant généralement un « + ». La barre verticale, qui permet de former une croix, représente l'alimentation des voies en courant de traction. Dans le cas où le courant de traction est coupé (suite à un incident électrique par exemple), l'indicateur affiche alors un « - » permettant d'indiquer au conducteur l'absence de courant de traction. Cela peut être constaté à proximité de l'aiguillage en sortie de la station Maison Blanche. Après le départ d'un train en direction de Villejuif ou de Mairie d'Ivry et pendant que l'aiguillage change de position, le courant de traction se coupe, faisant passer l'indicateur a « - » pendant quelques instants.

Départ sur ordre (DSO)

Le départ sur ordre est un indicateur constitué de trois petits feux blancs disposés en triangle. Son allumage permet de retenir les trains en station. Lorsqu'il est allumé, les trois feux qui composent le signal clignotent de façon simultanée. Son extinction autorise le départ du train (si aucun autre signal ne vient contredire cet ordre). Généralement l'extinction de ce signal est accompagné d'un signal sonore prolongé à destination du conducteur. Le départ sur ordre peut-être utilisé à des fins de régulation par le régulateur de la ligne en ralentissant un train (stationnement prolongé en station) ou en accélérant un train (stationnement raccourci en station). Il peut également être consécutif à la mise hors tension d'une partie ou de la totalité de la ligne, ou de la commande d'un service provisoire signalisé.

Avertisseur d'alarme hors service (AA HS)

L'indicateur AA HS est constitué de l'inscription « AA_HS » clignotant sur fond bleu. Cet indicateur AA HS prévient le conducteur que les avertisseurs d'alarme sont hors service. Le déclenchement d'un signal d'alarme en tunnel ou en station serait alors incapable de couper le courant de traction.

Service de sécurité sur ordre (SSO)

L'indicateur SSO, pour service de sécurité sur ordre, est constitué de l'inscription « SSO » clignotant sur fond orange. Cet indicateur prévient le conducteur d'un dysfonctionnement du système de signalisation. Il doit alors suivre un certain nombre de règles de circulation supplémentaires. On trouve parfois le même indicateur avec l'inscription « SS » pour service de sécurité.

Service provisoire (SP)

L'indicateur SP est constitué de l'inscription « SP » dans un bloc lumineux sur fond noir. Cet indicateur prévient le conducteur de l'existence d'un service provisoire à cette station, c'est-à-dire d'un terminus provisoire nécessitant le changement de direction du train. Un service provisoire peut être la conséquence d'un problème sur la ligne (accident grave de voyageur, avarie technique, ou parfois de travaux). Afin de ne pas arrêter le trafic sur toute la ligne, la régulation met en place des services provisoires sur les portions de ligne qui peuvent être exploitées en toute sécurité et qui disposent des appareils de voie nécessaires pour le retournement des trains.

Indicateur lumineux d’autorisation de départ de la station (ILADS)

L'indicateur ILADS est constitué d'un rond blanc lumineux. Cet indicateur prévient le conducteur de la bonne fermeture des portes palières de la station (portes principales et portes de secours). De par sa nature, on ne trouve cet indicateur que dans les stations pourvues de façades de quai, c'est-à-dire les stations des lignes automatiques (ex. stations de la ligne 14) et stations des lignes manuelles pourvues de portes palières (ex. Châtillon - Montrouge).

Autres indicateurs

D'autres indicateurs peuvent parfois être visibles en bout de station et sont généralement des indicateurs provisoires :

• pancarte « Personnel sur voie » signalant la présence d'agent sur les voies. Le métro s'annonce généralement alors à ces agents en klaxonnant de façon répétée ;
• pancarte « CM » signalant l'obligation pour le conducteur de passer en conduite manuelle. Cela est généralement dû à l'impossibilité d'utiliser le tapis de pilotage automatique sur la prochaine partie de voie, en raison par exemple de travaux ayant entraîné sa dépose ;
• signal de TIV de chantier placé sur la voie : il impose une limitation temporaire de vitesse en raison de travaux. Il peut être :
  • soit clignotant, avec des chiffres noirs sur fond blanc, pour annoncer cette limitation (TIV à distance),
  • soit fixe, à chiffres blancs sur fond noir, pour l'exécution au droit du signal de la vitesse indiquée.

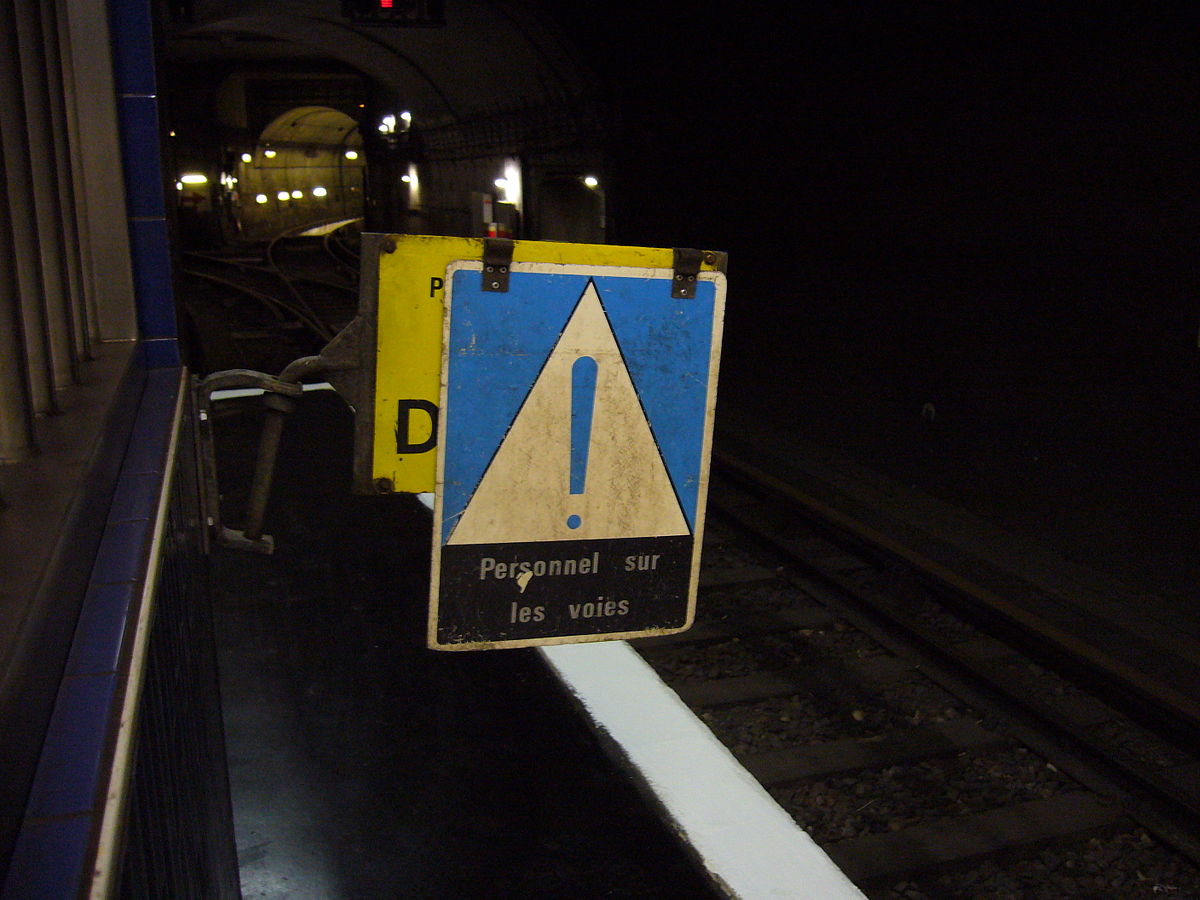

Pancarte « Personnel sur voie »

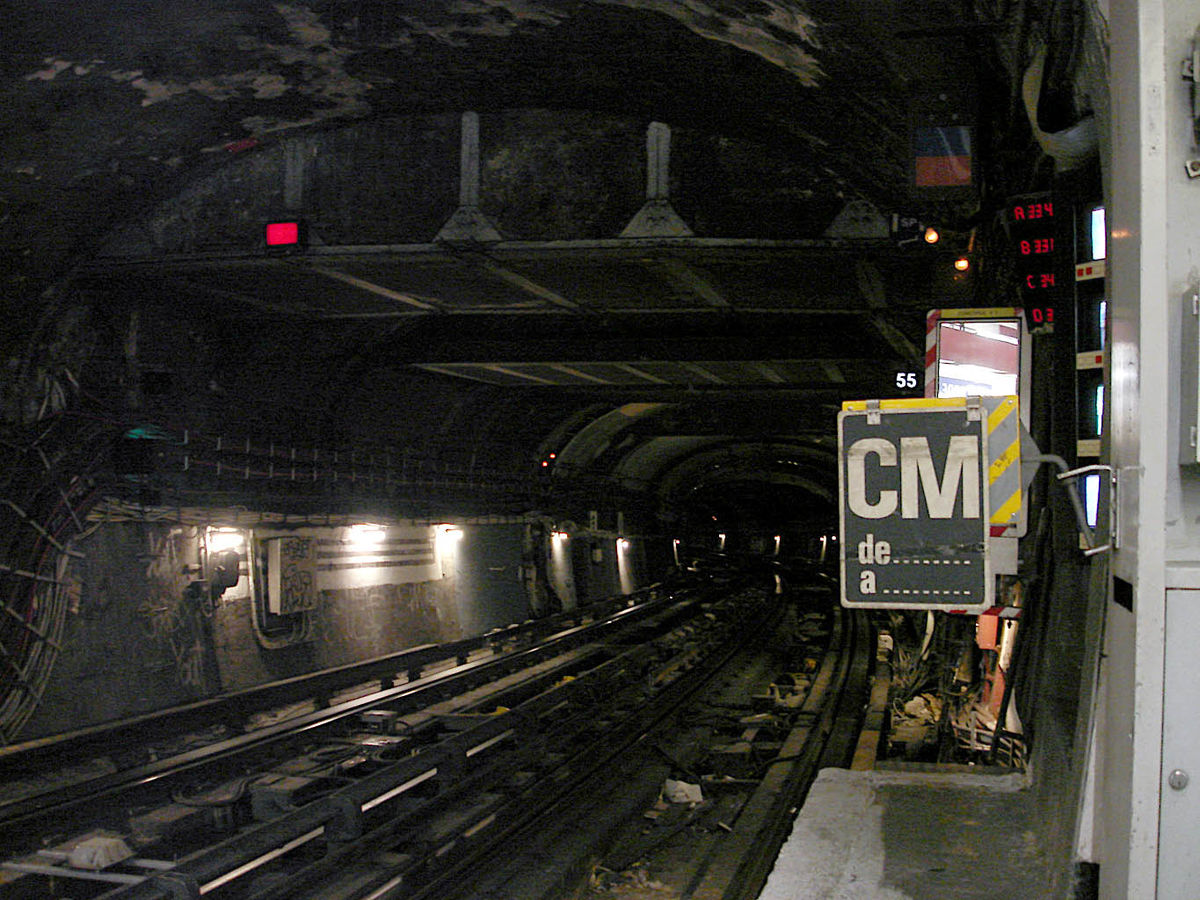

Pancarte « Conduite Manuelle » (CM)

TIV de chantier placé sur la voie : limitation à 30 km/h en raison de travaux.
