Tablette graphique - Définition

Type de tablette graphique

Il existe deux types de tablettes graphiques : celles dite « traditionnelles », c'est-à-dire opaques ; et celles avec une dalle, en référence à l'écran LCD.

Tablette traditionnelle

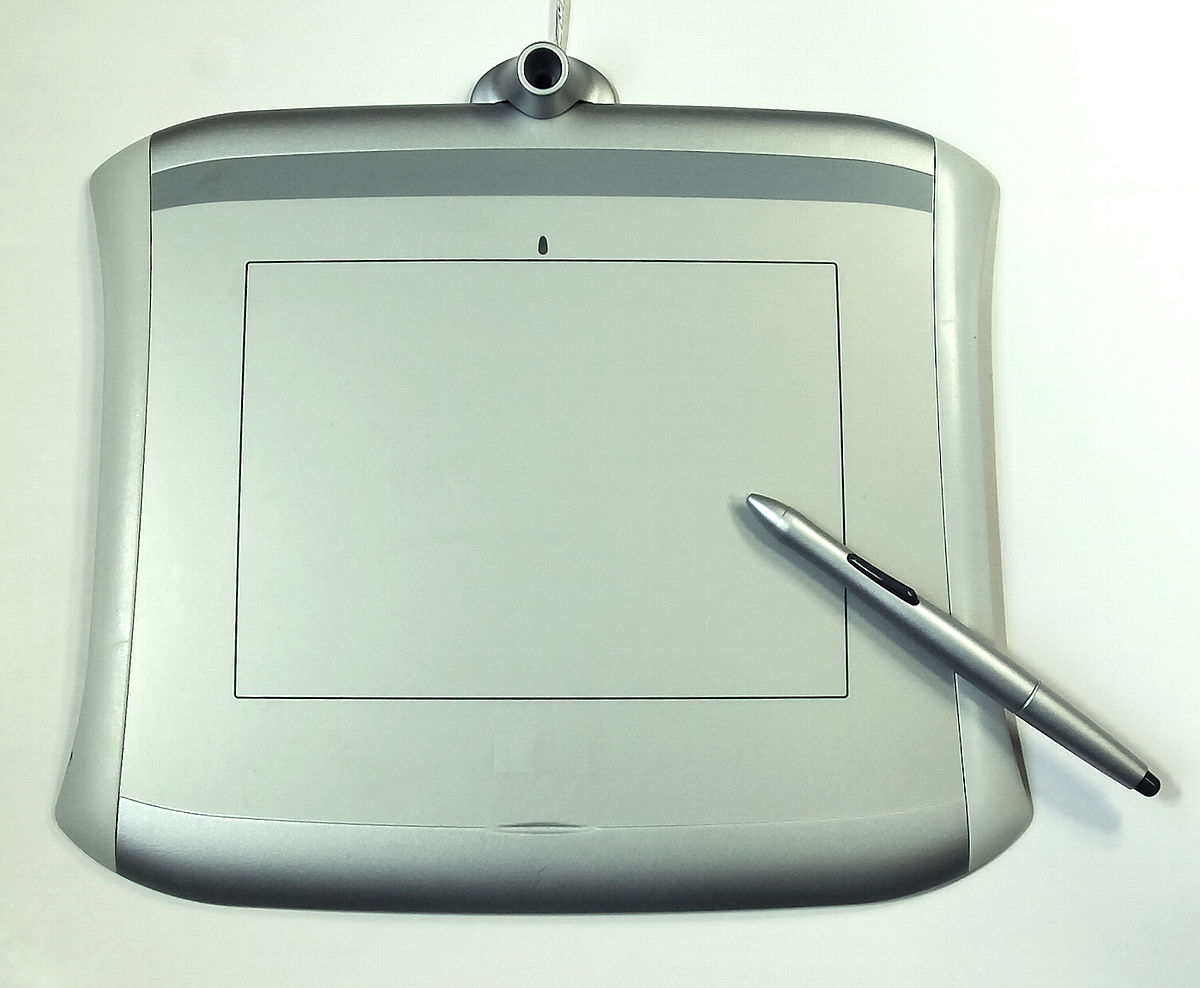

Tablette traditionnelle

La tablette graphique « traditionnelle » est donc la plus ancienne et présente une surface active opaque. Sur cette surface, le stylet gère la pression et le mouvement. Mais cette visualisation ne se fait que sur l'écran du moniteur. C'est donc le curseur qui affiche l'emplacement où le stylet est en contact avec la tablette. Ceci oblige à regarder le moniteur sans regarder sa main sur la tablette. Cette façon de travailler déconcerte au début car écrire ou dessiner, c'est également voir sa main écrire et dessiner. Avec la tablette, on se rapproche du dessinateur d'après-nature qui ne regarde que son modèle et non sa feuille. l'utilisation de la tablette graphique traditionnelle est entre les deux.

Une autre particularité de cette tablette est la reconnaissance du geste du stylet qui se différencie de la souris. Cette dernière propose un mouvement relatif du curseur sur l'écran du moniteur, c'est dire que le curseur démarre de l'emplacement où la main a arrêté la souris précédemment. Pour une tablette graphique, ce mouvement est par défaut absolu, c’est-à-dire que la taille de la surface active correspond à la taille de l'écran. Les bords de l'un correspondent au bord de l'autre.

C'est une contrainte lorsque le rapport de taille est trop élevé entre la surface de la tablette et celle de l'écran. Le geste naturel réalisé avec le mouvement de la main ou du bras sur la tablette et sa réalisation du tracé affiché par le mouvement du curseur sur l'écran peut déconcerter l'utilisateur. Un petit trait réalisé sur une tablette de petite taille A6 affiche un trait large et rapide sur un moniteur de 20 pouces.

Le choix de la taille d'une tablette graphique impose donc une adéquation avec celle du moniteur. Le choix de la taille de la surface active dépend également des gestes de l'utilisateur. Un trait au stylet est réalisé par le mouvement du poignet ou par l'avant-bras entier. Des gestes habituels amples demanderont une surface large, et inversement, bien que des réglages (Zoom) soient disponibles pour s'y adapter.

Tablette avec écran à cristaux liquides

Le second type de tablette graphique plus récente et actuellement moins répandue, du fait de son prix, est la tablette à écran LCD. L'écran lui même est donc la surface active, ce qui permet de retrouver la coordination naturelle du regard, de la main et du support. Ceci est, bien sûr, l'avenir de la tablette graphique car il permet à l'utilisateur d'être à nouveau dans l'image.

Les tailles des tablettes à écran LCD proposent des formats élevés pour permettre un confort d'utilisation, auquel s'ajoute la possibilité de travailler en positionnant la tablette à la verticale ou à l'horizontale selon le désir. En effet, la tablette assez lourde s'appuie sur un pied solide et pivotant qui permet de régler son orientation. Le seul souci de ce style de tablette est la question sur la longévité de la surface active puisque elle doit subir les pressions du stylet mais également le poids du bras de l'utilisateur lorsqu'il travaille à l'horizontale.

Le fonctionnement d'une tablette graphique à écran LCD nécessite une alimentation électrique, un adaptateur DVI/VGA et une prise USB, la tablette faisant office de moniteur également.

L'expression « surface tactile » est, à tort, souvent utilisée pour désigner la surface sur laquelle le stylet fonctionne. Il s'agit d'une surface active puisque seul le stylet ou les autres outils utilisant la même fréquence radio sont détectés, et non une pression extérieure comme celle d'un doigt.

Les ordinateurs de type Tablette PC peuvent être considérés comme des tablettes graphiques, puisqu'ils en intègrent tous les composants.
