Bristol Blenheim - Définition

Production

• Bristol Aeroplane Company Ltd, Filton : 700 Blenhein I et 312 Blenheim IV
• A.V.Roe & Co Ltd, Chadderton : 250 Blenheim I et 750 Blenheim IV
• Fairchild Aircraft Ltd, Longueuil, Canada : 676 Bolingbroke
• Rootes Securities Ltd, Speke et Blythe Bridge : 380 Blenheim I, 2100 Blenheim IV et 940 Blenheim V
• Ikarus A.D. en Yougoslavie : 16 Blenheim I
• Valtion Lentokonetehdas en Finlande : 45 Blenheim I et 10 Blenheim IV.

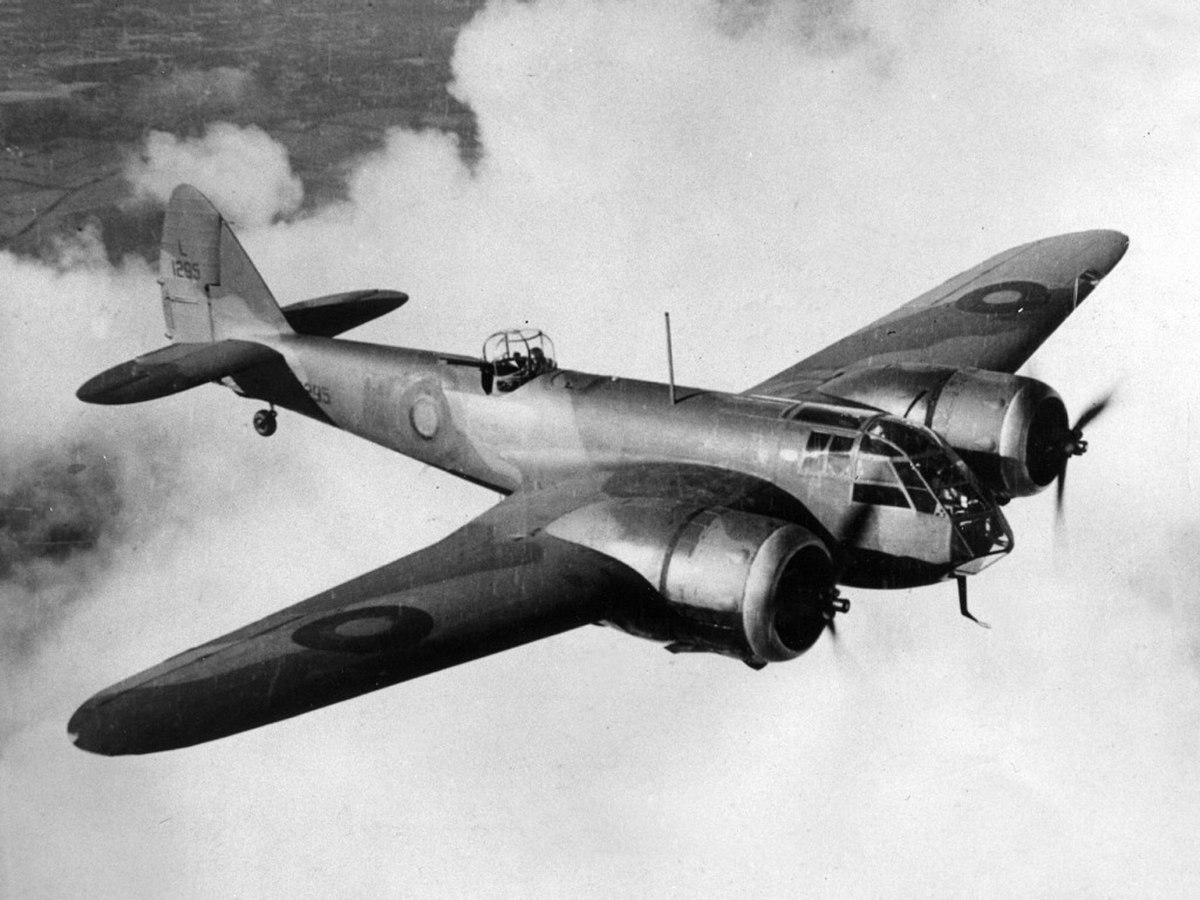

Bristol Blenheim Mk I

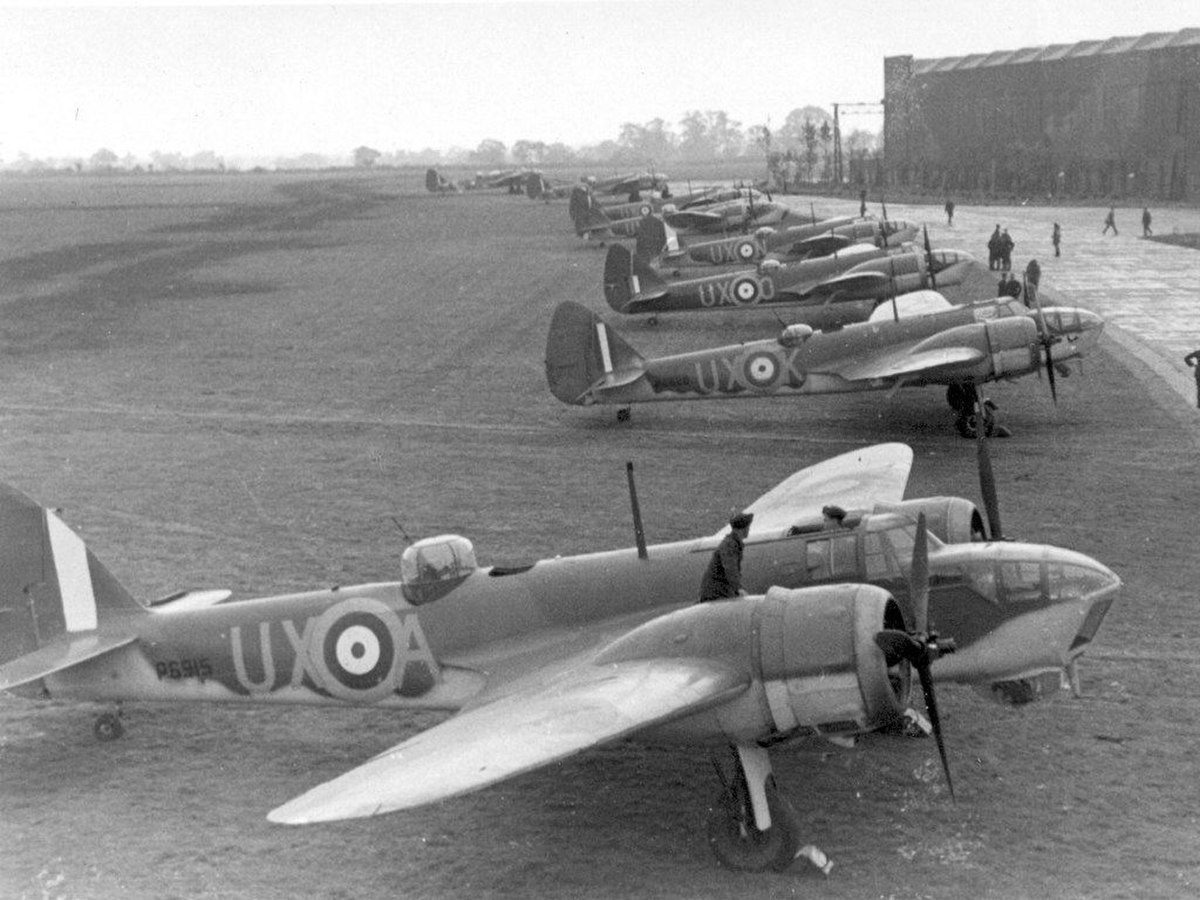

Bristol Blenheim Mk IV

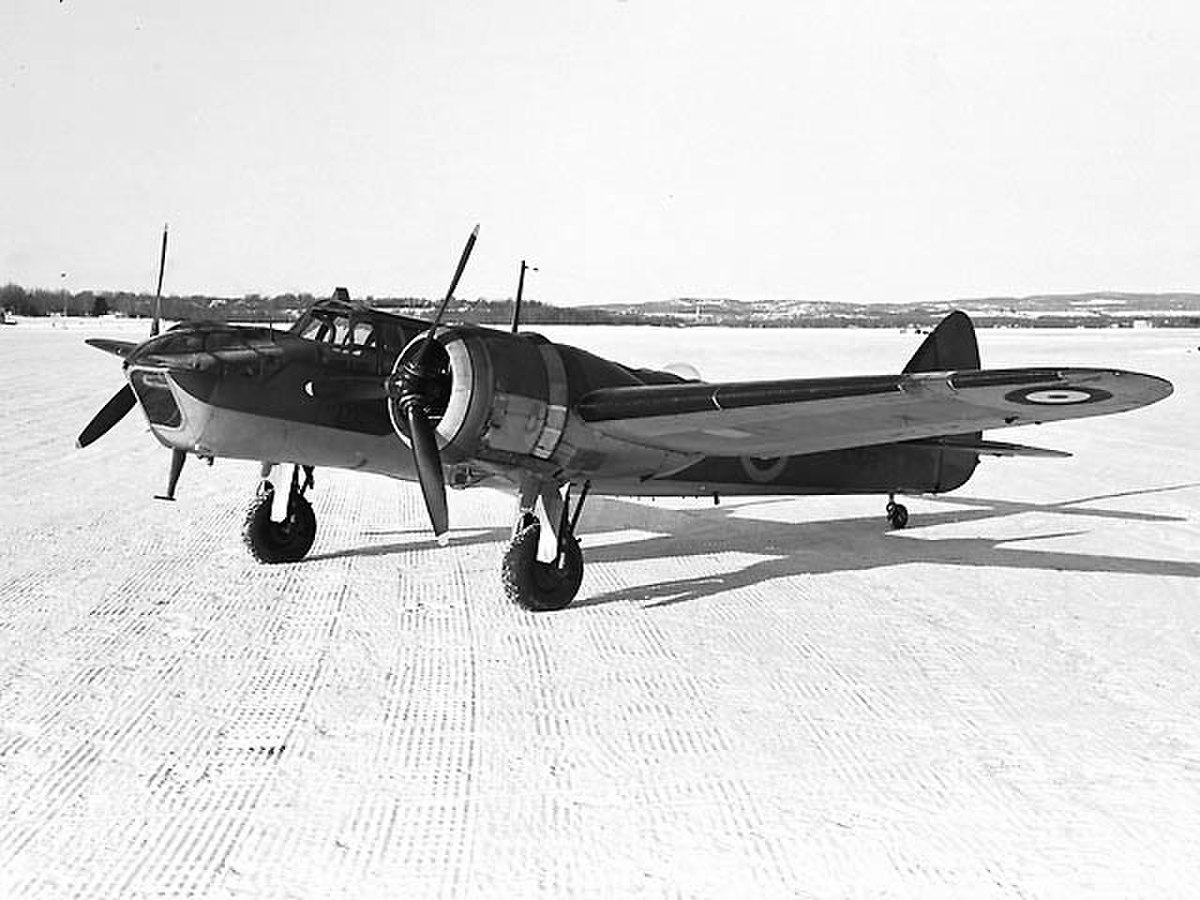

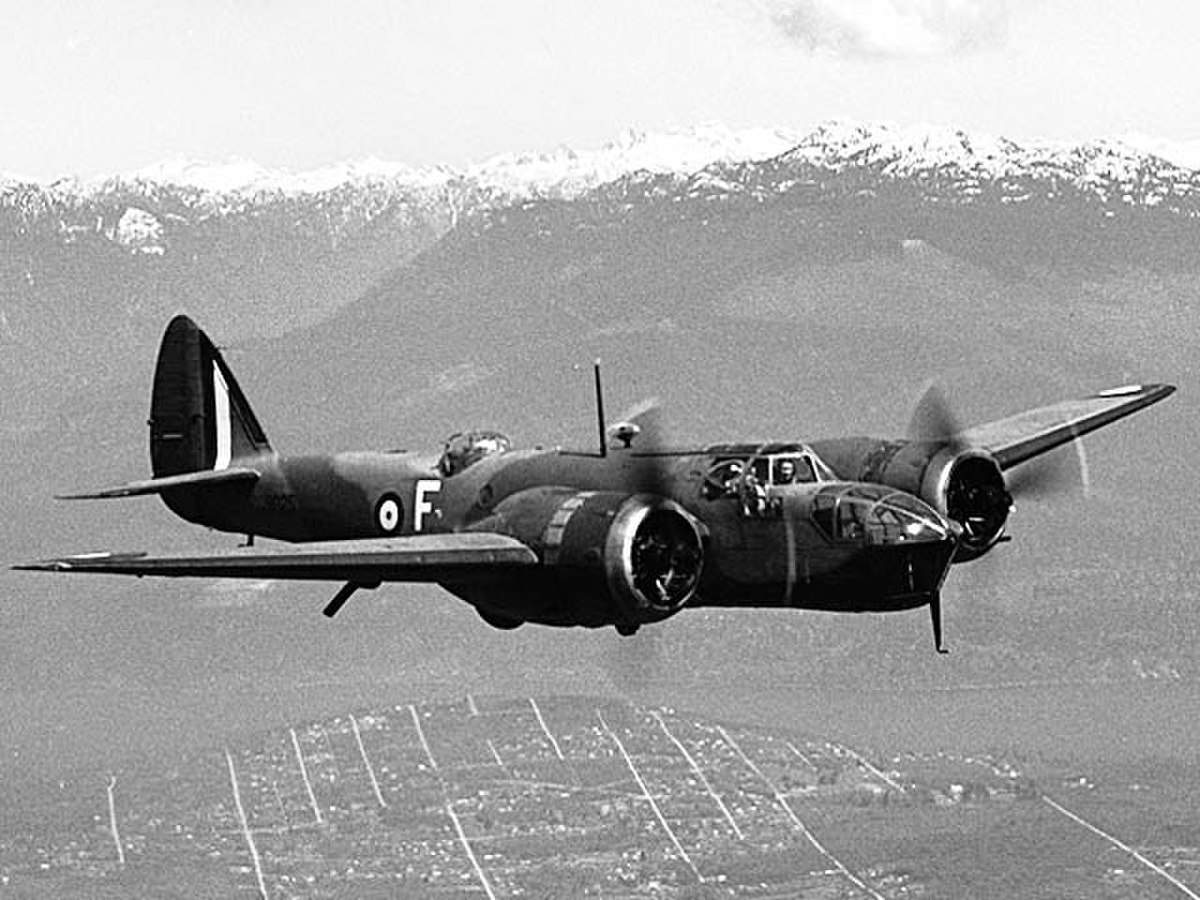

Bristol Bolingbroke

Les versions

Blenheim Mk I

Le premier appareil de série [K7033] débuta ses essais avec des moteurs Bristol Mercury VI-S.2 de 840 cv et atteignit durant ses essais à Martlesham Heath la vitesse de 452 km/h à 3 657 m bien que pesant en charge 900 kg de plus que le Bristol 142. Cet appareil subit rapidement quelques modifications qui furent immédiatement introduites sur les appareils de série : Remplacement des moteurs par des Mercury VIII de 840 cv, suppression du phare d’atterrissage à l’aile droite, modification du vitrage latéral du cockpit....Un peu plus tard on supprima les casseroles d’hélice et la roulette arrière devint fixe. Aménagé pour trois hommes (un pilote, un navigateur-bombardier et un radio-mitrailleur), le Blenheim I était armé d’une mitrailleuse Browning de 7,7 mm dans l’aile gauche et d’une Vickers K de même calibre dans une tourelle dorsale Bristol à commande hydraulique. Le premier appareil à entrer en service opérationnel [K7035] fut livré au No 114 Sqdn stationné à Wyton début 1937, qui fut déclaré opérationnel le 10 mars 1937, à peine 4 ans après que Barnwell ait tracé sur le papier les premiers dessins du Type 135. La participation du Blenheim au meeting annuel de Hendon, toujours en 1937, fit sensation, et la livraison d’appareils aux escadrilles basées en Iraq ou aux Indes fit l’objet de quelques vols spectaculaires, comme un vol groupé entre Dhibban et Aboukir, soit 1306 km couverts en 3,25 heures. Quand éclata la Crise de Munich on comptait 15 Squadrons de la RAF opérationnels au Royaume-Uni sur Blenheim Mk I, appareils remplacés en première ligne par des Blenheim Mk IV en septembre 1939. Quelques 200 exemplaires furent convertis en chasseurs de nuit, les autres allant renforcer l’équipement de la RAF au Proche-Orient ou étant exportés.

Également, un Blenheim I [L1348] fut modifié en appareil de reconnaissance photographique sans recevoir de désignation particulière. La voilure était réduite de 91 cm, la tourelle supprimée, les panneaux vitrés à la base du fuselage avant occultés, et divers équipements photographiques installés dans le fuselage. Avec des moteurs ‘gonflés’, cet appareil atteignait 476 km/h à 2 440 m.

Blenheim IF

Quelques 200 bombardiers Blenheim Mk I furent modifiés en chasseur d’escorte bimoteur avec 4 mitrailleuses fixes Browning de 7,7 mm logées dans un carénage ventral (500 coups par arme), les premiers appareils étant mis en service par le No 25 Sqdn en décembre 1938. En septembre 1939 six squadrons de chasse étaient équipés ou en cours d’équipement. Cet appareil se révéla un piètre chasseur de jour, proie facile des monoplaces, mais un excellent chasseur de nuit, équipés successivement des radars d’interception AI Mk II, III et IV. Les premières sorties de nuit eurent lieu fin décembre 1939, et la première interception réussie fut réalisée dans la nuit du 22 au 23 juillet 1940 en utilisant un AI Mk IV.

Blenheim II

Un unique Blenheim I [L1222] fut équipé de réservoirs d’aile agrandis, la structure étant renforcée pour autoriser une masse en charge 6 340 kg et probablement la possibilité d’emporter des bombes sous voilure. Pas de numéro de Type connu.

Blenheim III

Il semble que cette désignation ait été attribuée à un projet de Blenheim IV qui aurait conservé la voilure du Mk I (donc similaire au Blenheim IVL). Comme le précédent, ce modèle n’a pas reçu de numéro de Type et certains auteurs continuent à prétendre que le prototype du Bristol 149 Bolingbroke [K7072] fut initialement baptisé Blenheim III, une erreur volontairement colportée durant la guerre aux fins de propagande.

Bristol 149 Blenheim IV
Vue de l'avion
Constructeur	Bristol Aeroplane Company
Rôle	Bombardier rapide
Premier vol	24 septembre 1937
Mise en service	mars 1939
Nombre construit	3980
Équipage
3
Motorisation
Moteur	Bristol Mercury XV
Nombre	2
Type	9 cylindres en étoile
Puissance unitaire	905 ch
Dimensions
Envergure	17,2 m
Longueur	13,0 m
Hauteur	3,0 m
Surface alaire	43,57 m²
Masses
À vide	4 065 kg
Maximale	6 576 kg
Performances
Vitesse maximale	422 km/h
Vitesse de décrochage	96 km/h
Plafond	8 660 m
Vitesse ascensionnelle	456 m/min
Rayon d'action	3 140 km
Armement
Interne	1 mitrailleuse fixe de 7,7 mm, 2 armes identique en tourelle dorsale
Externe	454 kg de bombes
modifier

Bristol 149 Bolingbroke

Pour répondre à la spécification des bimoteurs polyvalents G.24/35 (Reconnaissance côtière et bombardement), le Type 149 était un Mk I légèrement modifié avec des moteurs Aquila AE-3M permettant une autonomie plus importante. Après un allongement de l’avant du fuselage de 91 cm pour installer le radionavigateur devant le pilote, cet appareil fut commandé à 150 exemplaires en novembre 1936 sous le nom de Bolingbroke. En 1937 un Blenheim I [K7072] fut donc prélevé sur chaine pour être converti en prototype du Bristol 149 Bolingbroke (et non Blenheim III).

On commença par avancer le pare-brise et le poste du bombardier de 90 cm sans modifier la position du pilote. Mais avant le début des essais en vol on réalisa que le pilote allait manquer sérieusement de visibilité. Le pare-brise fut donc ramené à sa position initiale et la toiture vitrée du poste avant abaissée sous la ligne de vision du pilote. Ainsi modifié, il prit l’air le 24 septembre 1937, mais la visibilité vers l’avant à l’atterrissage laissait encore à désirer. La partie supérieure gauche fut donc surbaissée, donnant une allure très caractéristique à l’avant de cet appareil.

La Royal Canadian Air Force souhaitant adopter cet appareil, des négociations s’engagèrent en vue d’une production outre-Atlantique, les plans de fabrication du Bolingbroke à Filton pour les besoins de la RAF étant abandonnés au profit d’une poursuite de la production du Mk I pour équiper les unités d’Outre-mer. Le prototype du Bolingbroke [K7072] fut donc expédié au Canada pour faciliter le lancement de la production chez Fairchild Aircraft Ltd à Longueuil.

• Bolingbroke I : 18 appareils produits selon les plans fournis par Bristol Aeroplane Company, sensiblement identiques au {K7072] avec moteurs Mercury VIII.
• Bolingbroke II : Un Mk I reconstruit au standard Mk IV après accident.
• Bolingbroke III : Il fut envisagé de pourvoir équiper indifféremment le Bolingbroke de skis ou flotteurs à la place du train d’origine pour répondre aux conditions particulières du Canada. Mais en fait l’idée sera abandonnée après la modification d’un Bolingbroke I [717] avec deux flotteurs EDO.
• Bolingbroke IV : Version de série redessinée aux standards nord-américains pour utilisation par les forces aériennes canadiennes ou américaines. 125 exemplaires furent construits avec moteurs Mercury XV.
• Bolingbroke IVC : Un Mk IV achevé avec des moteurs 9 cylindres en étoile Wright R1820-G3B Cyclone de 990 ch.
• Bolingbroke IVW : 15 appareils livrés avec des moteurs 14 cylindres en double étoile Pratt & Whitney Twin Wasp R1830 de 1200 ch.
• Bolingbroke IVT : 517 appareils destinés à l’entraînement des bombardiers, mitrailleurs, pilotes de bimoteurs, et même au remorquage de cibles.

Bristol 149 Blenheim IV

Dès 1935 Frank Barnwell travailla à diverses évolutions du Type 142M. Pour répondre à la spécification M.15/35 le Type 150 était un bombardier-torpilleur à moteurs Bristol Perseus VI emportant une torpille en soute ventrale. La spécification G.24/35 fut couverte, on l’a vu, par le Type 149 Bolingbroke, mais en avril 1935 commença le développement d’une nouvelle version du Blenheim destinée à satisfaire à la fois à la spécification G.24/35 (bimoteur polyvalent) et à la spécification M.15/35 (bombardier-torpilleur). Ce projet aboutira au Bristol 152 Beaufort, mais le Coastal Command ne pouvait attendre et le développement du Beaufort risquait d’être perturbé par la disparition accidentelle de Frank Barnwell, victime d’un accident à bord d’un avion léger qu’il avait construit lui-même et qui effectuait son second vol.

L’Air Ministry s’intéressa donc à nouveau au Bolingbroke et décida de relancer la production de l’appareil, qui conserva le Type 149 mais fut baptisé Blenheim IV. Le Blenheim IV est donc un Blenheim Mk I avec le fuselage avant du Bolingbroke et la voilure du Blenheim II, donc avec de nouveaux réservoirs d’aile pour accroitre l’autonomie. Il n’y eut pas de prototype et on passa fin 1938 du Mk I au Mk IV en modifiant simplement sur chaine 68 cellules de Blenheim I en cours de production.

• Blenheim IVL : 68 cellules de Mk I modifiées sur chaine, donc sans les réservoirs d’aile du modèle standard.
• Blenheim IVF : Chasseur de nuit correspondant au Blenheim IF, l’armement étant identique. Environ 60 exemplaires furent ainsi modifiés, utilisés principalement par 13 escadrilles de chasse de la RAF.
• Blenheim IV : Modèle standard à moteur Mercury XV de 920 ch au décollage. Comme pour le Blenheim I la capacité de la soute était de 454 kg, mais 145 kg supplémentaires pouvaient être emportés sous voilure. L’armement défensif était en principe identique à celui du Mk I mais dès les premiers combats il apparut nécessaire d’améliorer l’armement défensif de ce bombardier. Parmi les modifications standards introduites en cours de production on trouve l’installation d’une mitrailleuse Vickers K en pivot dans la pointe avant et une mitrailleuse Browning installée dans une gondole vitrée sous le fuselage avant, à l’emplacement de la trappe d’évacuation de l’équipage, et tirant vers l’arrière. Les derniers appareils de série reçurent une tourelle dorsale Bristol B.I Mk.IIIA avec 2 Vickers K ou B.I Mk IV avec 2 Browning. Un jumelage télécommandé Frazer-Nash avec deux Browning tirant vers l’arrière fut finalement monté sous la pointe avant de quelques appareils. On vit aussi des modifications plus ou moins efficaces apportées en escadrilles, comme des mitrailleuses fixes tirant vers l’arrière et installées soit dans le nacelles de moteur soit dans la pointe arrière du fuselage.

Un projet quadrimoteur

Début 1935, tandis qu’on travaillait sur les liasses de détail du Type 142M, Frank Barnwell étudia plusieurs dérivés. Les Types 149 et 150 ont été évoqués plus haut mais un autre projet, qui ne semble pas avoir été numéroté, ne conservait que le fuselage avant du Blenheim, associé à un fuselage arrière affiné et une voilure de 29,26 m avec 4 moteurs Mercury IX. Cet appareil de 17 000 kg fut ressorti des cartons en 1938 pour le programme B.1/39 qui ne donna pas lieu à réalisation.

Bristol 160 Blenheim V

En janvier 1940 Bristol proposa à l’Air Ministry une version du Type 149 Blenheim IV spécialement adapté à l’appui tactique, la pointe avant étant modifiée pour y loger 4 mitrailleuses Browning de 7,7 mm (1 000 coups chacune). Ce projet prenait en compte l’expérience acquise durant les premiers mois de conflit en Europe, l’appareil pouvant également être utilisé comme chasseur ou comme avion d’entraînement. L’Air Staff envisageant déjà ce type d’appareil, la spécification B.6/40 fut rédigée autour de cette définition pour permettre la commande de deux prototypes Bristol 160 Bisley Mk I, dont la réalisation fut confiée à Rootes Securities, principal sous-traitant de Bristol sur le programme Blenheim.

Outre la partie avant du fuselage modifiée, le poste de pilotage était blindé, tout comme du pare-brise qui était redessiné, une tourelle dorsale Bristol B.X équipé de 2 mitrailleuses Browning était installée et les moteurs devenaient des Mercury XVI pour de meilleures performances à basse altitude. Alors que les prototypes étaient en chantier la fiche-programme fut modifiée pour permettre une utilisation alternative comme bombardier à très haute altitude. Il fut donc décidé de réaliser une pointe avant interchangeable : Pour les missions à haute altitude elle devenait vitrée dans sa partie gauche pour loger un bombardier-navigateur, et recevait un carénage inférieur lui permettant de s’asseoir, mais aussi de loger une barbette Frazer-Nash avec 2 mitrailleuses Browning tirant vers l’arrière. Les moteurs devenaient des Mercury XV ou XXV de 830 ch, insuffisants pour un appareil dont le poids total atteignait 7 700 kg.

La désignation Blenheim V remplaça celle de Bisley avant que le premier Bristol 160 [AD657] ne prenne l’air à Filton le 24 février 1941 avec la pointe avant de la version d’attaque au sol, le second prototype [AD661] étant équipé en bombardier d’altitude. La version basse-altitude fut rapidement abandonnée et 940 appareils de série à moteurs Mercury 25 ou 30 furent construits par Rootes Securities Ltd à Blythe Bridge jusqu’en juin 1943. Les premiers exemplaires furent livrés au No 18 Sqdn au cours de l’été 1942, l’appareil entrant en opérations courant novembre en Afrique du Nord. Le Blenheim V aura une carrière très courte, qui s’achèvera fin 1943 en Extrème-Orient. Un certain nombre modifiés en double commande sans tourelle dorsale pour les OTU du Fighter Command, quelques appareils en service en Méditerranée furent transférés en 1942 à la Turquie et d’autres cédés au Portugal, qui disposait déjà d’un certain nombre de Mk IV internés suite à des atterrissages forcés sur son territoire.
