Échangeur de chaleur - Définition

Echangeur à bloc

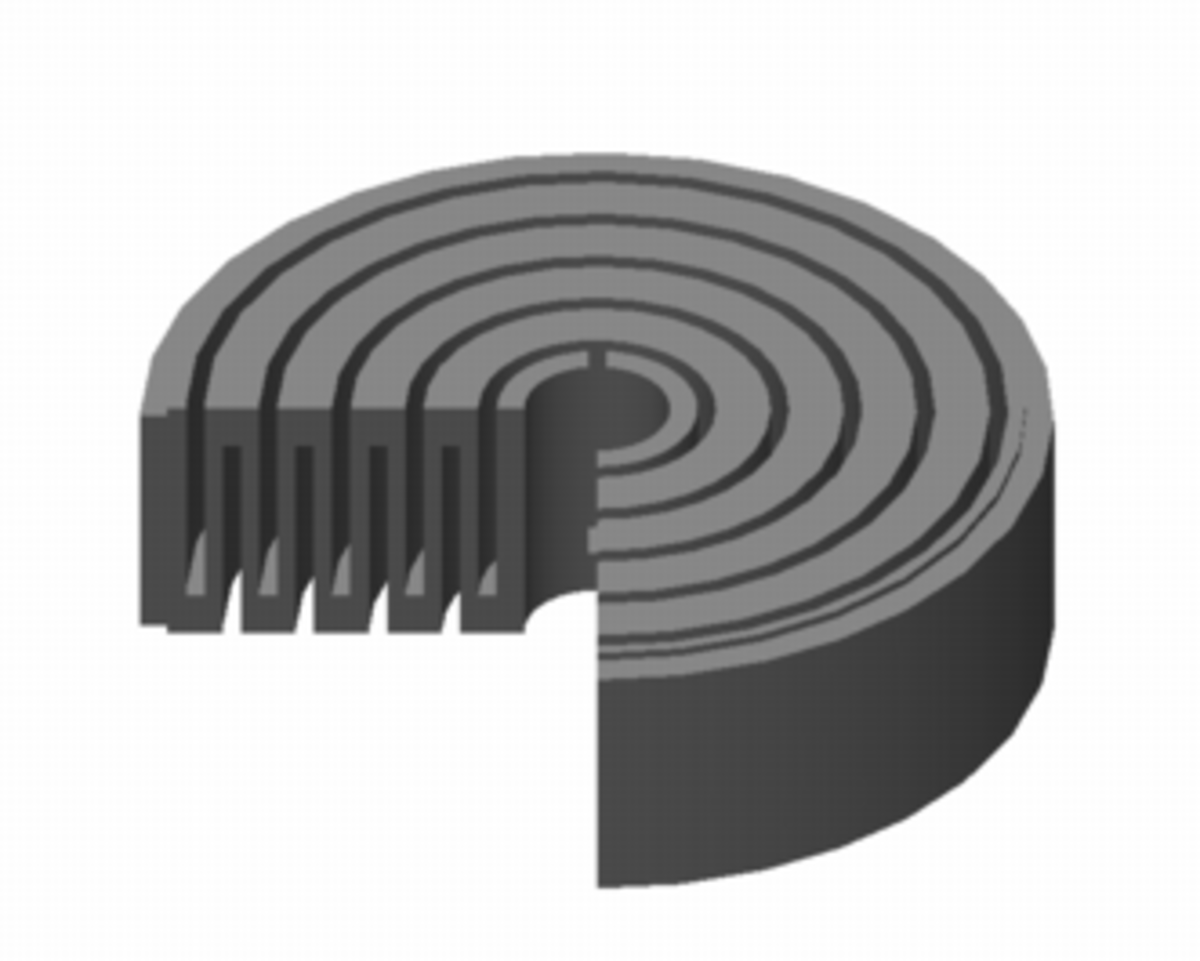

Schéma d'un échangeur à bloc complexe

Schéma d'un échangeur à bloc simple

L'échangeur à bloc est un type d'échangeur de chaleur réservé à des applications particulières. Il consiste en un bloc d'une matière thermiquement conductrice percé de multiples canaux dans lesquels circulent les 2 fluides. Le bloc est le plus souvent composé de graphite additionné parfois de polymères pour améliorer les propriétés mécaniques de l'échangeur. Le bloc est placé dans une structure qui assure la distribution des liquides dans les canaux.
Le bloc peut avoir différentes formes: cylindrique ou cubique. Il peut encore être composé d'un seul bloc ou de plusieurs parties empilées de manière à permettre les fluides de passer d'une partie à l'autre. L'intérêt de ce type d'échangeur de chaleur est principalement sa résistance chimique aux liquides corrosifs ainsi que sa capacité modulaire: le bloc peut facilement être remplacé en cas de fuites. Le fait que le rapport volume libre pour passage des fluides/volume du bloc est très petit crée une grande inertie dans les cas de changements de température: le bloc agit comme un réservoir et peut lisser les différences de température.
Les blocs sont cependant fragiles tant aux chocs qu'aux grands écarts de température (problème de dilatation non-uniforme pouvant conduire à des fissurations du bloc). Le prix est relativement élevé par rapport aux autres types d'échangeurs et le transfert de chaleur est en général moyen: l'épaisseur de la paroi d'échange est plus grande que pour une surface d'échange en métal pour cause de fragilité, ce qui augmente la résistance au transfert.

Echangeur à ailettes

Échangeur eau/air d'automobile.

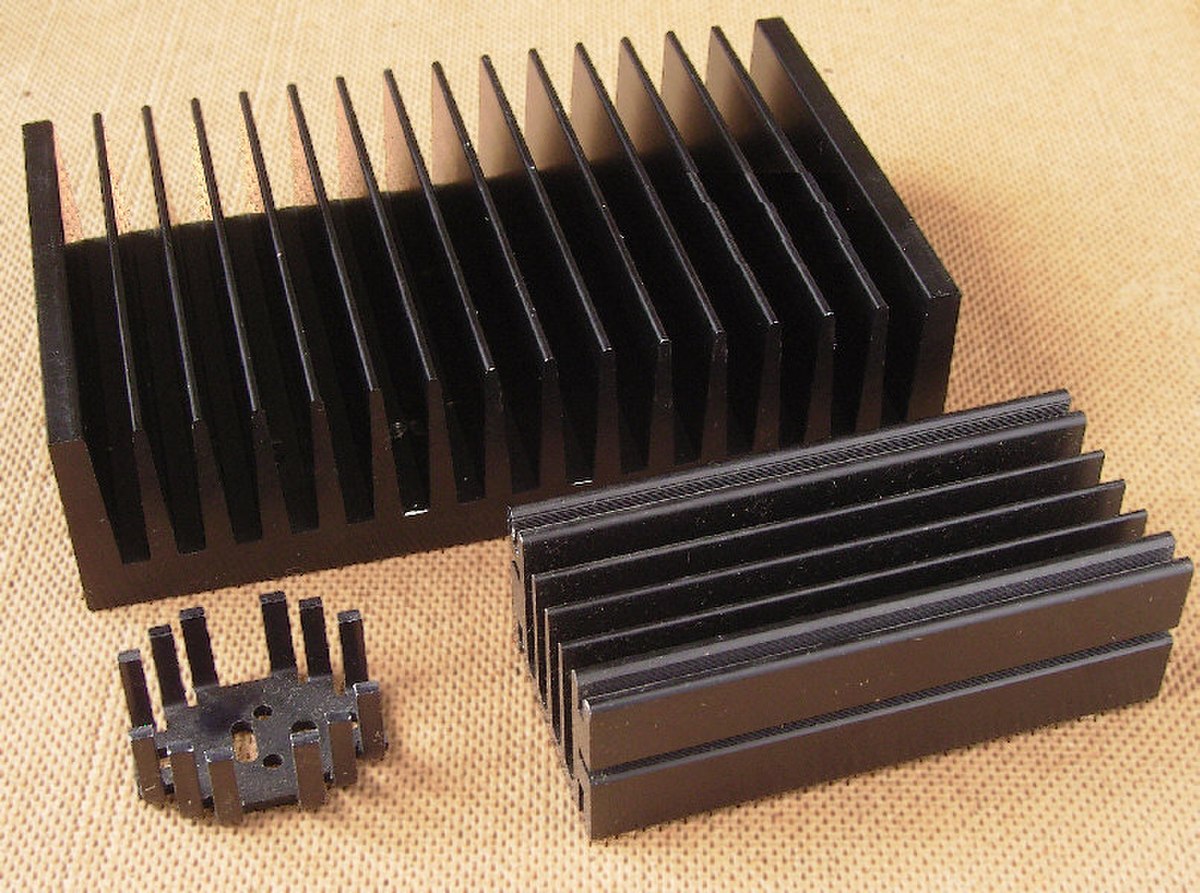

Un échangeur à ailettes est un échangeur relativement simple : il consiste en un conduit cylindrique ou rectangulaire sur lequel sont fixées des lames métalliques de différentes formes. Le fluide de refroidissement est en général l'air ambiant. La chaleur est transférée du fluide chaud circulant dans le conduit principal aux lames métalliques par conduction thermique ; ces lames se refroidissent au contact de l'air. Ce type d'échangeur est utilisé pour le chauffage dans les bâtiments : de l'eau est chauffée dans l'installation de chauffage et circule dans des radiateurs qui sont des échangeurs à ailettes. On utilise également ce type d'installation pour refroidir les moteurs de voiture ou encore les moteurs en tout genre. Dans ce dernier cas, la chaleur due aux frottements et à l'induction magnétique (cas d'un moteur électrique) est directement transférée à la protection extérieure du moteur qui possède des ailettes fixées à sa surface. Le transfert thermique est limité notamment du côté du fluide de refroidissement par manque d'un système de circulation : l'air circule principalement par convection naturelle autour de l'échangeur. Cette limitation peut toutefois être supprimée par ajout d'un système de ventilation. Cet échangeur est très simple et peut prendre des formes particulières, ce qui le rend intéressant dans l'électronique.
