Dassault Rafale - Définition et Explications

Source: Wikipédia sous licence CC-BY-SA 3.0.
La liste des auteurs de cet article est disponible ici.

Développement

Lancement du programme (1988)

Le lancement du programme a lieu le 26 janvier 1988 par un comité interministériel tandis que le contrat de développement est signé le 21 avril 1988. À cette date, AMD-BA (avec quatre prototypes), la Snecma (Le Groupe Snecma est l'ancien nom d'un ensemble intégré au Groupe Safran. Cet ensemble comprend diverses entreprises dont la principale est la Snecma.) (le réacteur (Un réacteur peut désigner :) M88-2), Thomson-CSF (le radar (Le radar est un système qui utilise les ondes radio pour détecter et déterminer la distance et/ou la vitesse d'objets tels que les avions, bateaux, ou encore la pluie. Un...) RBE2, un nouveau système de contre-mesures SPECTRA) et Dassault Systèmes (Dassault Systèmes est une entreprise française, éditeur de logiciels et filiale du Groupe Dassault. [1]) passent en phase (Le mot phase peut avoir plusieurs significations, il employé dans plusieurs domaines et principalement en physique :) de réalisation des matériels de pré-série.

Les prototypes (1991-1993)

Le démonstrateur Rafale A donne naissance à 4 prototypes :

  • le Rafale C 01 (le C 02 est annulé à l'automne (L'automne est l'une des quatre saisons des zones tempérées. Elle se place entre l'été et l'hiver.) 1991), monoplace destiné à l'Armée de l'air (L'air est le mélange de gaz constituant l'atmosphère de la Terre. Il est inodore et incolore. Du fait de la diminution de la pression de l'air avec l'altitude, il est...) française, commandé le 21 avril 1988 et dont le premier vol (Le premier vol ou vol inaugural d'un avion est la première occasion pour celui-ci de prendre les airs par ses propres moyens. C'est l'équivalent...) se déroule le 19 mai 1991 ;
  • les Rafale M 01 et M 02, monoplaces destinés à la Marine nationale française, commandés le 6 décembre 1988 et dont les premiers vols se déroulent respectivement le 12 décembre 1991 et le 8 novembre 1993 ;
  • le Rafale B 01 (le Rafale N destiné à la Marine nationale française est annulé le 22 septembre 2004), biplace destiné à l'Armée de l'air française, dont le premier vol se déroule le 30 avril 1993.

Le prototype Rafale C 01 Air

La compacité et les améliorations aérodynamiques par rapport au démonstrateur Rafale A sont visibles sur ce prototype destiné à l'Armée de l'air française, le Rafale C 01

Le Rafale C 01, qui arbore une livrée noire suggérant la furtivité (La furtivité est la caractéristique d'un engin militaire conçu pour avoir une signature réduite ou banale et donc pour être moins détectable, classifiable ou identifiable.), est quelque peu différent du démonstrateur Rafale A. La compacité du réacteur M88 par rapport au F404 permet tout (Le tout compris comme ensemble de ce qui existe est souvent interprété comme le monde ou l'univers.) d'abord d'alléger le prototype d'une tonne ( La tonne représente différentes unités de mesure ; Une tonne est un grand et large tonneau ; Une tonne-pompe est un fourgon d'incendie ; En zoologie, la tonne cannelée est un mollusque...) (8,5 contre 9,5 tonnes) en réduisant sa longueur (La longueur d’un objet est la distance entre ses deux extrémités les plus éloignées. Lorsque l’objet est filiforme ou en forme de lacet, sa longueur est celle de...) d'un mètre (Le mètre (symbole m, du grec metron, mesure) est l'unité de base de longueur du Système international (SI). Il est défini, depuis 1983, comme la distance parcourue par la lumière dans le vide en...), son envergure (L'envergure est la distance entre les extrémités des ailes. Le terme est valable pour définir un oiseau, un chiroptère, un avion (ou planeur).) de 1,15 mètre et sa surface (Une surface désigne généralement la couche superficielle d'un objet. Le terme a plusieurs acceptions, parfois objet géométrique, parfois...) alaire de 2 m². Au niveau de l'aérodynamisme (L'aérodynamique est une branche de la dynamique des fluides qui porte sur la compréhension et l'analyse des écoulements d'air, ainsi qu'éventuellement sur leurs effets sur des éléments...), la voilure est elle-même simplifiée, revenant à l'aile delta (Une aile delta est un type d'aile d'avion, caractérisé par une forme de Triangle isocèle. Ce nom provient de la majuscule grec delta qui est de forme triangulaire (Δ).) simple de l'ACX, prolongée par un apex (le point (Graphie) le plus éloigné d'un triangle) vers les entrées d'air. L'empennage est raccourci et sa jonction avec le fuselage (Le fuselage désigne l'enveloppe d'un avion qui reçoit généralement la charge transportée, ainsi que l'équipage. Le fuselage d'un avion supporte la voilure...) est revue, déplaçant l'entrée d'air auxiliaire du pied de l'empennage (typique du Tornado et du Typhoon) vers la canopée (La canopée est l'étage supérieur de la forêt, en contact direct avec l'atmosphère libre. Elle est parfois considérée comme un habitat...). En vue (La vue est le sens qui permet d'observer et d'analyser l'environnement par la réception et l'interprétation des rayonnements lumineux.) de l'intégration du système de guerre électronique SPECTRA, il est muni, à la façon des Mirage 2000, d'un ballonnet tandis que les plans canard (Les canards sont des oiseaux aquatiques au bec caractéristique, domestiqués ou non. Le terme « canard » est un terme générique qui...) sont modifiés et servent (Servent est la contraction du mot serveur et client.) d'aérofreins. La pointe avant est plus large, afin d'y loger le radar RBE2, mais surtout inclinée vers le bas pour faciliter la visibilité (En météorologie, la visibilité est la distance à laquelle il est possible de distinguer clairement un objet, quelle que soit l'heure. On peut mesurer la visibilité horizontale et...) lors des appontages. Enfin, l'espace entre les réacteurs est élargi.

Les prototypes Rafale M 01 et M 02 Marine

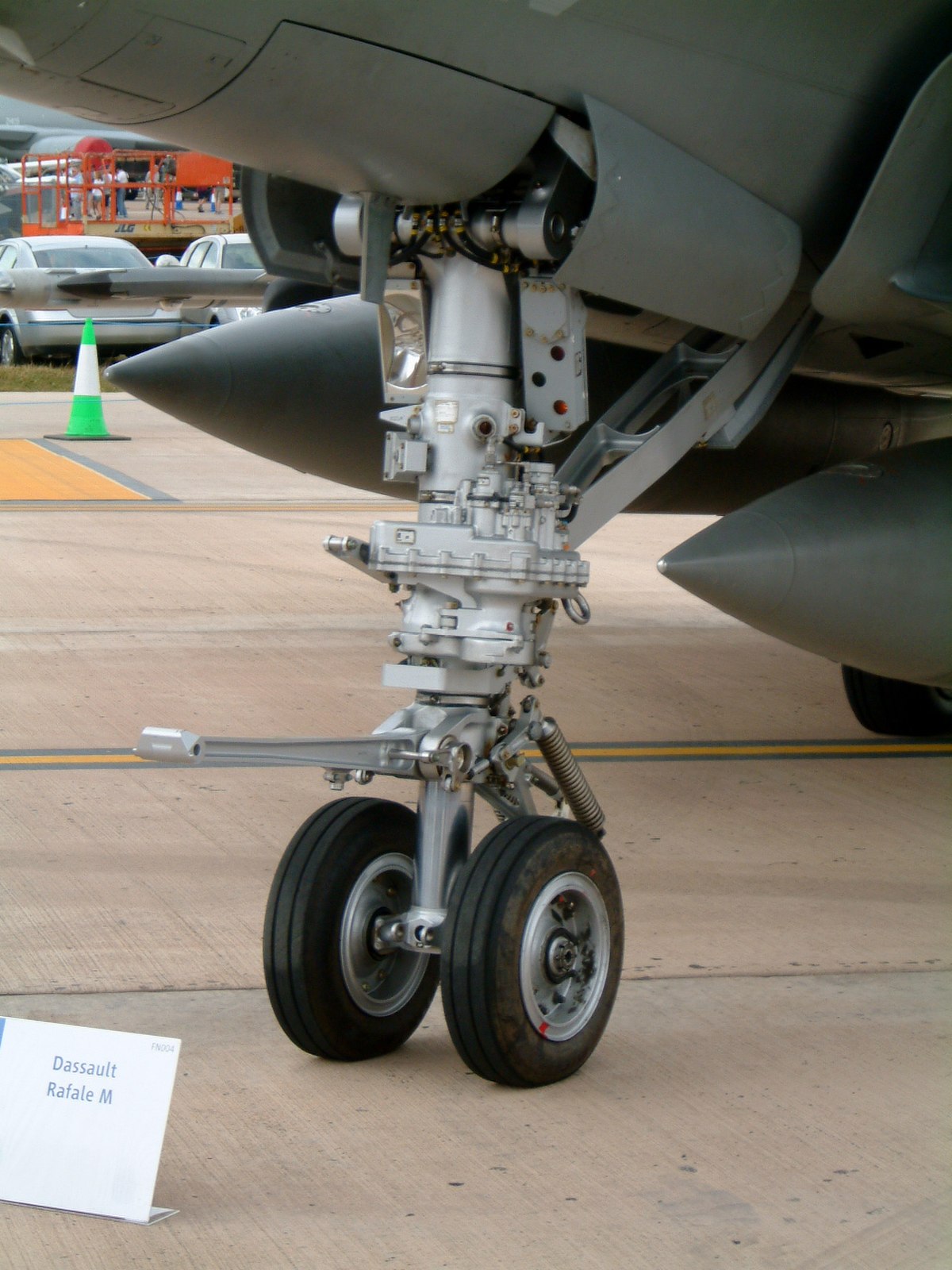

Le train (Un train est un véhicule guidé circulant sur des rails. Un train est composé de plusieurs voitures (pour transporter des personnes) et/ou de plusieurs...) avant des Rafale M 01 et M 02 est renforcé. La barre de catapultage est clairement visible, ici en position décollage (Le décollage est la phase transitoire pendant laquelle un aéronef passe de l'état statique - au sol - vers le vol.)

Les Rafale M 01 et M 02 présentent une livrée grise et sont identiques à 90 % au Rafale C 01. Ainsi, ils en conservent l'aile fixe, contrairement aux traditions de l'aviation navale (L’aviation navale (AVIA) est la nouvelle appellation de l'aéronautique navale française ("l'Aéro"). Elle forme une des quatre grandes composantes de la marine...) française qui met alors en service des aéronefs aux extrémités d'aile repliables.

Les trains d'atterrissage (L’atterrissage désigne, au sens étymologique, le fait de rejoindre la terre ferme. Le terme recouvre cependant des notions...) principaux Messier-Dowty sont renforcés pour absorber une énergie (Dans le sens commun l'énergie désigne tout ce qui permet d'effectuer un travail, fabriquer de la chaleur, de la lumière, de produire un mouvement.) verticale (La verticale est une droite parallèle à la direction de la pesanteur, donnée notamment par le fil à plomb.) d'appontage correspondant à une vitesse (On distingue :) de 6,5 mètres par seconde ( Seconde est le féminin de l'adjectif second, qui vient immédiatement après le premier ou qui s'ajoute à quelque chose de nature identique. La seconde est une unité de mesure du temps. La seconde...) (soit 23,4 km/h). Pour l'envol à partir d'un porte-avions (Un porte-avions est un navire de guerre permettant de transporter et de mettre en œuvre des avions de combat. C'est en fait une base aérienne flottante et donc mobile, qui permet de déplacer une véritable force de frappe offensive et...), le choix d'une barre de catapultage à la place des élingues accrochées au fuselage oblige à renforcer également le caisson du train avant (en titane (Le titane est un élément chimique métallique de symbole Ti et de numéro atomique 22.) et acier (L’acier est un alliage métallique utilisé dans les domaines de la construction métallique (voir aussi l’article sur la théorie du soudage de l’acier) et de la construction mécanique.) haute résistance), plus sollicité. Son amortisseur (Un amortisseur est un système destiné à limiter voire supprimer les oscillations d'un objet ou à isoler un objet de vibrations par dissipation d'énergie. Les vibrations libres ou forcées correspondent au mouvement...) est doté d'un dispositif dit « jump strut » qui permet d'emmagasiner de l'énergie lors du catapultage et de la restituer en bout de pont (Un pont est une construction qui permet de franchir une dépression ou un obstacle (cours d'eau, voie de communication, vallée, etc.) en passant par-dessus cette...) d'envol. La technologie (Le mot technologie possède deux acceptions de fait :) du train d'atterrissage avant (à laquelle s'ajoutent des astuces comme la rotation à 360° des roues (La roue est un organe ou pièce mécanique de forme circulaire tournant autour d'un axe passant par son centre.) à l'arrêt ou de +/- 75° lors de la rentrée) et son encombrement obligent à réduire les points d'emport d'armement de 14 à 13 par rapport au C 01.

Les Rafale M 01 et M 02 sont, en outre, dotés d'une crosse d'appontage plus lourde que celle utilisée pour les atterrissages d'urgence du Rafale C 01, d'une échelle télescopique repliable dans le fuselage, de deux batteries au lieu d'une et, en bout de dérive, du système inertiel infra-rouge (hybridé GPS) d'alignement à la mer (Le terme de mer recouvre plusieurs réalités.) TELEMIR de Sagem (La Sagem (Société d’Applications Générales Électriques et Mécaniques) était une grande entreprise française présente dans les secteurs des...) Défense Sécurité.

Le prototype Rafale B 01 Air

Le Rafale B 01, qui propose une livrée camouflage, est identique à 90 % au Rafale C 01. Il est cependant plus lourd de 700 kg et sa capacité en carburant (Un carburant est un combustible qui alimente un moteur thermique. Celui-ci transforme l'énergie chimique du carburant en énergie...) est réduite de 500 litres. L'entrée d'air du circuit de refroidissement est modifiée pour loger le deuxième poste de pilotage, identique au premier et interchangeable, indispensable aux complexes missions de pénétration.
