Hélice - Définition

Introduction

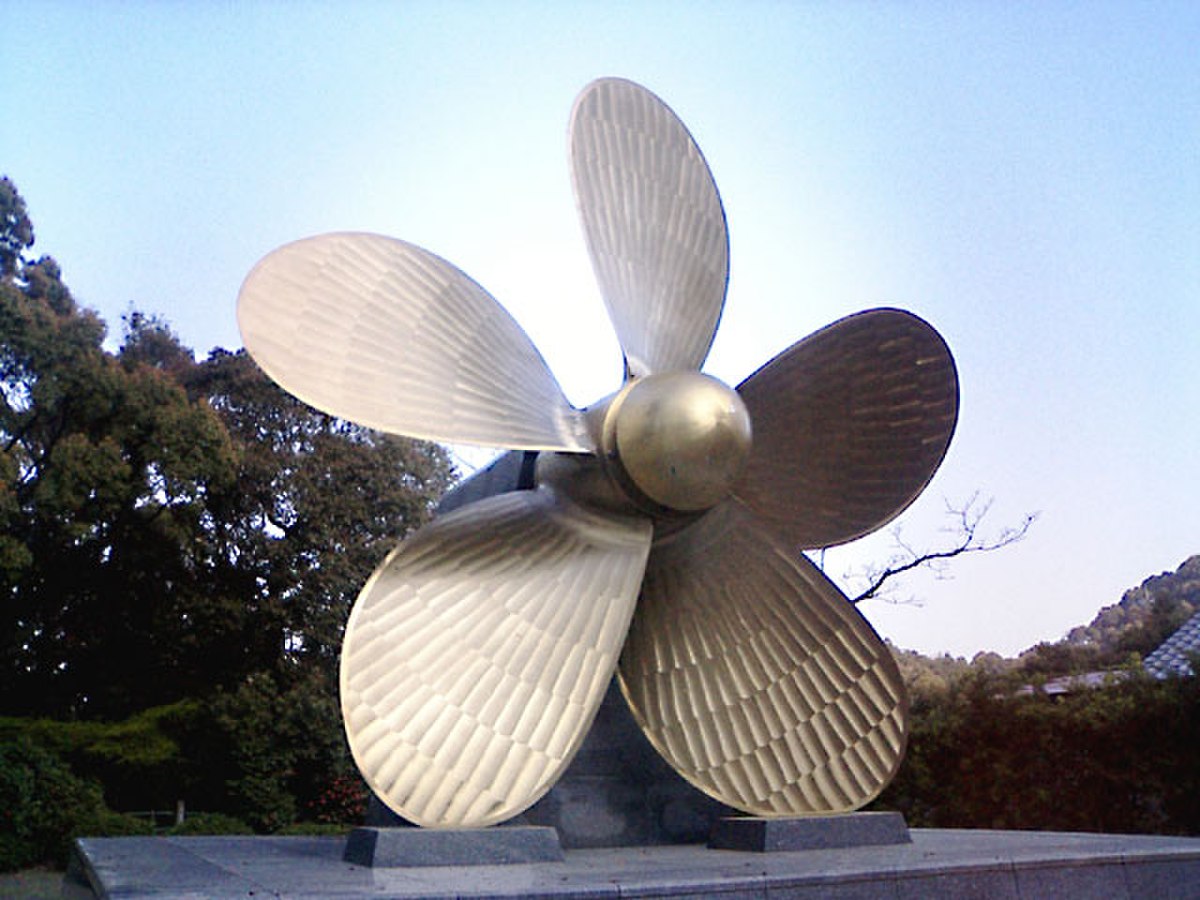

Hélice de navire

Pour la mécanique, l'hélice est un appareil de traction, compression, propulsion, sustentation, ou inversement ou de mesure, formé de plusieurs pales disposées régulièrement autour d'un axe. Lorsque son axe entre en rotation, ce système décrit des hélices dans un fluide en avançant perpendiculairement à la rotation, grâce aux pales orientées suivant un certain angle ou pas qui prennent appui sur le fluide. Une hélice peut donc être motrice (transfert d'énergie vers le fluide : avion) ou réceptrice (récupération d'énergie depuis le fluide : turbine, éolienne ou aérogénérateur) ; le profil des pales étant optimisé pour l'utilisation prévue.

Histoire

Connue dans ses principes par les phéniciens et les grecs, notamment dans son application dans les ailes des moulins, le premier type d'hélice répertorié dans les textes occidentaux est la Vis d'Archimède qui fait son apparition vers -200 en tant qu' outil de pompage et d'irrigation. Cette même vis qui devait servir comme mode de propulsion pour des engins amphibies destinés à se déplacer avec la même aisance en eau libre comme sur le sable ou la vase.

Léonard de Vinci dans ses dessins eu l'idée de se servir d'une hélice construite sur le modèle de la vis d'Archimède pour propulser un aéronef verticalement.

Elle apparait en tant que jouet d'enfant ou de manière stylisé dans de nombreux tableaux du moyen âge ainsi que sur des fresques antiques au Fayoum, à Knossos, à Pompei au Népal et en Inde puis après une longue période de dénigrement finit par s'imposer dans toutes les marines, où devenue subitement symbole de modernité et d'avant garde technologique, chaque nation industrialisé en revendique la paternité comme d'un enfant illégitime devenue subitement une gloire nationale.

Applications

• Mue par un moteur, l'hélice est utilisée pour le déplacement d'une machine dans un fluide et, inversement pour mouvoir un fluide dans un contenant (la machine restant immobile). Il y a transfert d'énergie du moteur vers le fluide.
• Associée à un capteur, elle sert à mesurer la vitesse de déplacement d'un fluide, ou le déplacement d'un objet dans un fluide. Il n'y a théoriquement pas de transfert d'énergie.
• Associée à un récepteur ou un générateur, elle est utilisée pour récupérer de l'énergie dans un fluide en mouvement relatif (« alternateurs traîne » et largués derrière certains voiliers, moulins à vent, aérogénérateur, certaines turbines de centrales électriques...). Il y a transfert d'énergie du fluide vers le moteur.

Description

Elle se compose d'un minimum de deux pales réunies par la partie centrale appelée moyeu. Elle se comporte comme une aile dont la force aérodynamique se décompose en une traction et un couple équilibrant le couple moteur. L'extrémité de pale ayant une vitesse linéaire plus importante que les sections de pale, plus au centre, il faut répartir l'effort de traction sans déformation du moyeu.

Hélice aérienne

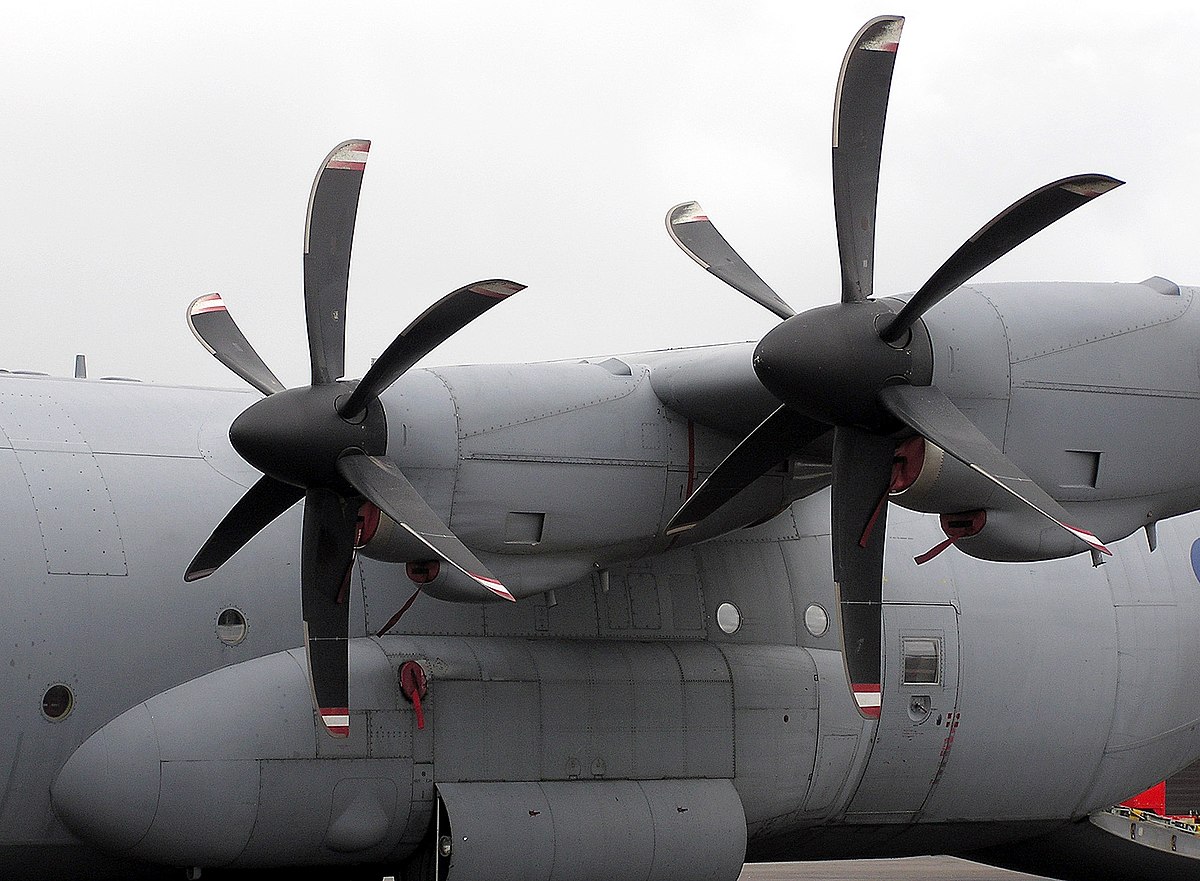

Hélices en drapeau (Hercules C-130)

L'hélice a été le premier système de propulsion en aviation et reste utilisée par les avions légers, les avions de transport régionaux volant à moins de Mach 0.6, et les avions de transport militaires. Le propfan est une évolution de l'hélice dont la forme des pales permet d'atteindre des vitesses plus élevées, jusqu'à Mach 0.8. On retrouve l'hélice sous une forme différente dans les soufflantes des réacteurs double flux des avions de ligne (c'est une hélice multipale carénée placée en amont du réacteur; elle assure l'essentiel de la poussée). On la retrouve encore sous la forme d'aubes de compresseurs superposées dans les turboréacteurs.

L'hélice est également utilisée par les hélicoptères (rotor principal et rotor de queue) et les aéroglisseurs.
