Tube de Pitot - Définition

Applications

Marine

Le tube de Pitot est un des systèmes de loch utilisé sur les navires. Il est souvent placé sous la quille et est calibré lors d'un essai de vitesse. La mesure de la vitesse d'un bateau utilisant une mesure de pression peut remonter aux expériences de Charles Grant, vicomte de Vaux (1807), plus tard amélioré par le révérend Edward Lyon Berthon (1849), qui combine dans un seul système la mesure statique et dynamique.

Aéronautique

Tube de Pitot situé sur un avion commercial. Celui-ci est combiné avec un détecteur d'angle d'attaque.

En aéronautique, le système Pitot-statique (antenne de Prandtl, mesurant la différence de pression entre la prise statique et la prise dynamique) est utilisé pour les appareils dont la vitesse est très inférieure à la vitesse du son à leur altitude. Pour les appareils se déplaçant à un nombre de Mach s'approchant de 1, les deux prises de pression sont séparées (tube de Pitot d'une part et prise statique d'autre part) et transmettent leurs informations à l'ADC.

Les tubes de Pitot sont situés soit sur le nez de l'appareil (en particulier pour les avions de chasse), soit sous les ailes.

Designs particuliers

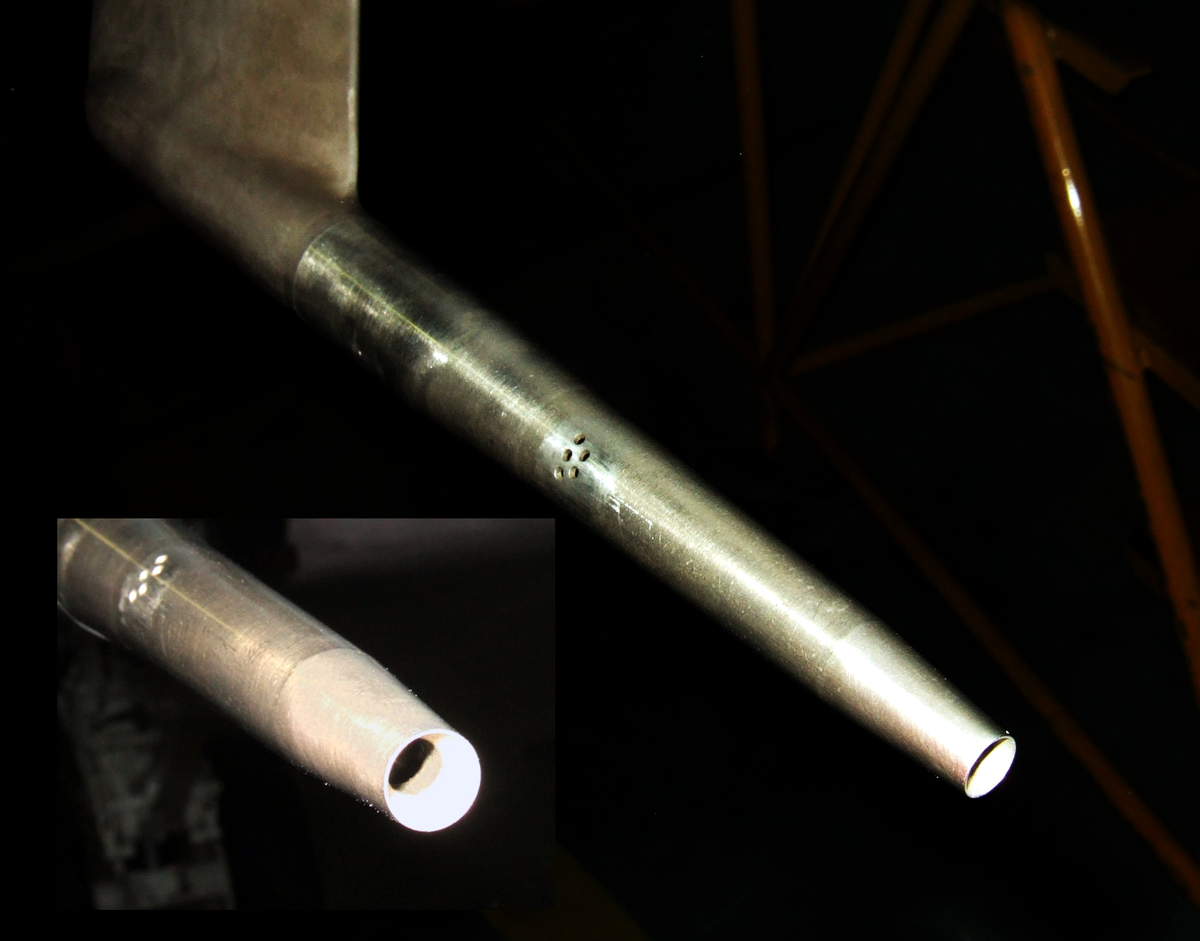

Tube de Pitot élargi à son nez équipant un McDonnell Douglas F/A-18 Hornet.

Dans le cas des avions de chasse, les vitesses élevées et les angles auxquels l'avion peut se déplacer font que des formes spéciales de tubes ont été développées, soit présentant plusieurs ouvertures, soit présentant un tube élargi et un tube plus fin au centre, ce dernier seulement servant à la mesure de la pression dynamique.

Par principe, les systèmes à tubes de Pitot ne fournissent de mesure que s'ils sont placés en face de l'écoulement. Pour les cas où la vitesse perpendiculaire au plan de l'appareil doit être mesurée, des sondes anémoclinométriques peuvent être utilisées ; certains modèles sont basées sur un tube de Pitot, présentant plusieurs ouvertures (5 ou 7). La comparaison des pressions provenant de chaque tube permet de déterminer l'angle et la vitesse de l'écoulement.

Automobile

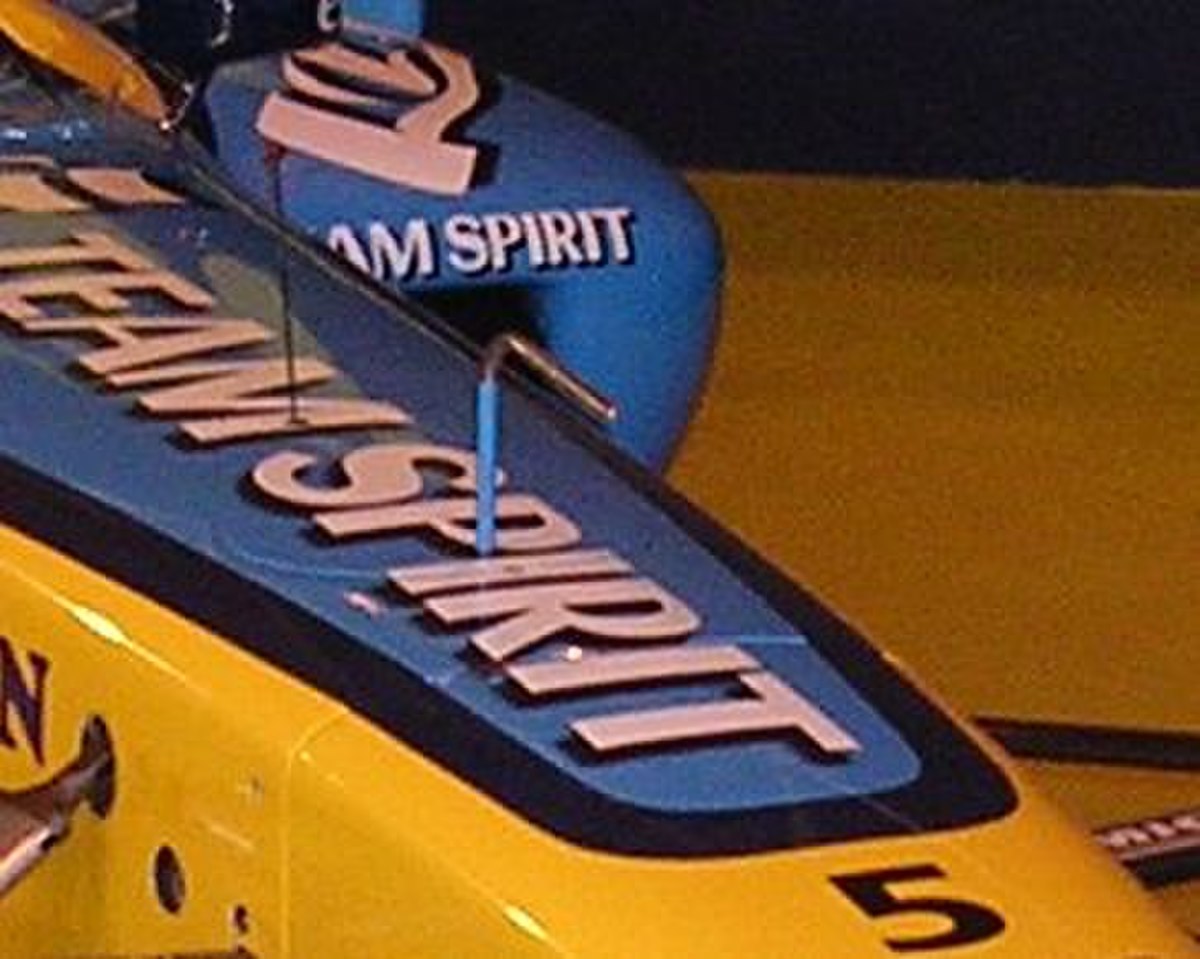

Véhicule de Formule 1 de modèle Renault R25, équipé d'un tube de Pitot.

Le tube de Pitot est utilisé dans l'automobile, dans les cas où la vitesse ne peut pas être déduite uniquement de la vitesse de rotation des pneus.

Autres applications

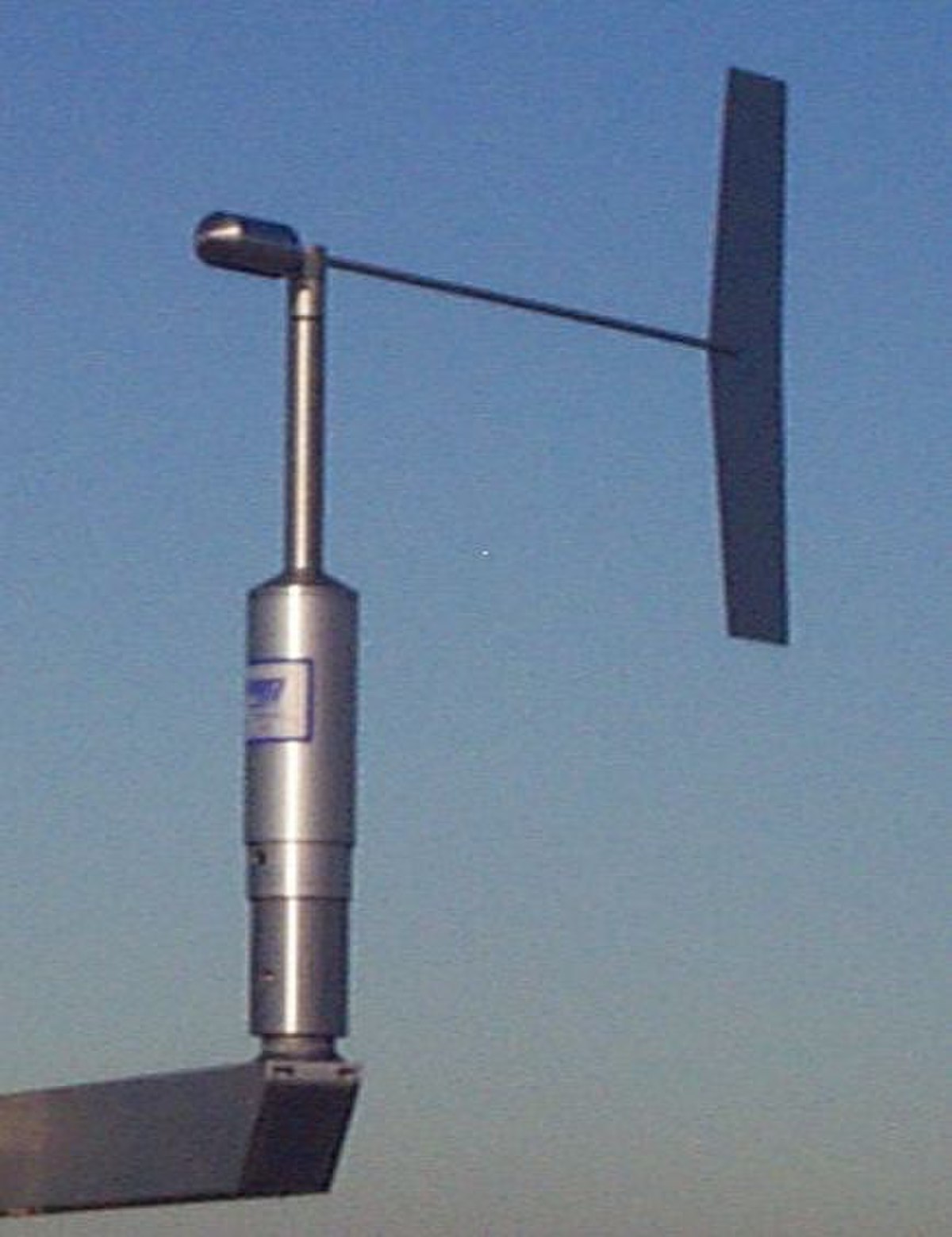

Anémomètre basé sur un tube de Pitot.

Le tube de Pitot peut être utilisé comme anémomètre, pour application à la météorologie. En effet, sa mesure est en réalité celle du vent relatif. Si le dispositif est fixe, il mesure alors la vitesse du vent. Le tube de Pitot présente en outre l'avantage d'être un système très robuste, comportant peu de pièces mécaniques en mouvement susceptibles d'être endommagées.
