Entretien
Les souris sans boule demandent peu d'entretien.
Les modèles à boule doivent être fréquemment démontés, car de la poussière se met sur les rouleaux, gênant leur rotation. Cela se fait facilement à la main, mais il peut être nécessaire, dans les cas d'encrassement sévère, de recourir pour cette opération à un accessoire de nettoyage, tel qu'un coton-tige légèrement humide. Dans tous les cas, il est important de ne pas laisser tomber de saletés à l'intérieur du boitier de la souris, faute de quoi le risque de rencontrer des problèmes de fonctionnement futurs est fortement augmenté.
Il se met aussi de la crasse sur les patins glisseurs.
Les phénomènes d'encrassement sont diminués par les tapis en tissu, ou par une forme spéciale des rouleaux. Les rouleaux ont la fine zone directement en contact avec la boule d'un diamètre un peu plus grand que le reste du rouleau. La poussière se dépose donc autour de cette zone, lorsque le mouvement de la boule le permet. Le déplacement dans un axe de la souris nettoie le rouleau détectant le mouvement perpendiculaire.
Par précaution, un nettoyage périodique de celui-ci est toujours le bienvenu pour limiter l'encrassement des organes mécaniques de la souris.
Il peut aussi arriver que la molette d'une souris s'encrasse. La poussière s'introduit progressivement sur la roue codeuse chargée de détecter la rotation. Dans ce cas, un démontage plus profond de la souris est nécessaire.

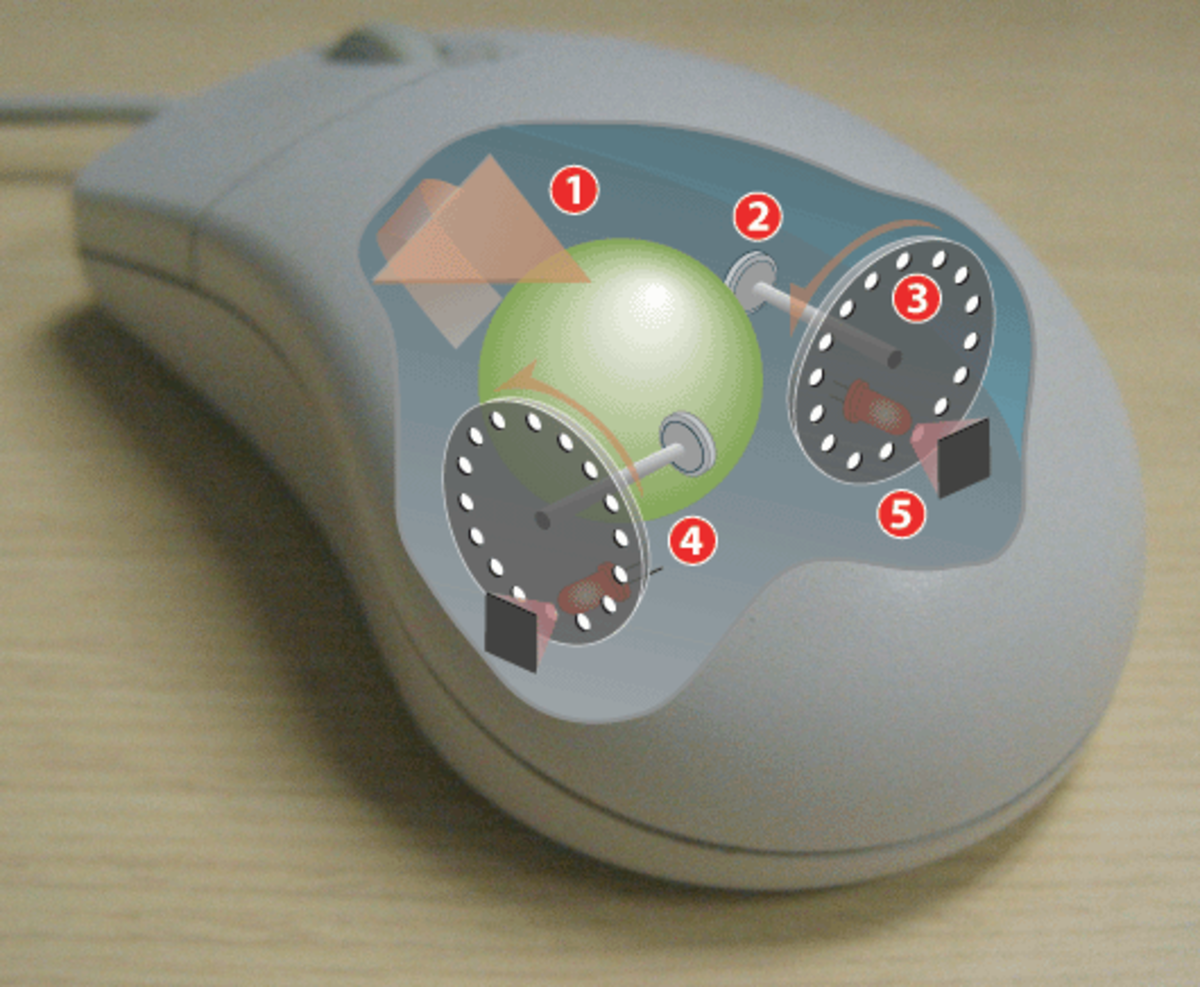

Mesure des mouvements de la souris
1 : Mouvement de la boule
2 : Rouleau transmettant les mouvements latéraux de la souris
3 : Disque perforé
4 : Diode électroluminescente
5 : Capteur optique
Plusieurs technologies sont ou ont été utilisées pour mesurer les mouvements de la souris.
Technologie mécanique
La souris contient une boule en contact avec le support où elle est utilisée. Deux rouleaux perpendiculaires entre eux actionnés par cette boule permettent de capter les déplacements de la souris sur le sol. Un troisième rouleau permet de stabiliser la boule. Les rouleaux sont solidaires d'un axe au bout duquel se trouve un disque perforé laissant passer la lumière d'une diode électroluminescente ou au contraire la bloquant. Une cellule photoélectrique recevant cette lumière fournit quand la souris se déplace un signal alternatif, grossièrement | sin(x) | , de fréquence proportionnelle à la vitesse. À l'aide d'un trigger de Schmitt, on peut obtenir un signal en créneaux, chaque impulsion créneau correspondant à une perforation, et on peut calculer la vitesse de déplacement de la souris selon chaque axe.
La résolution de la direction du déplacement (gauche-droite vs droite-gauche) se fait en utilisant deux cellules de réception décalées d'une demi perforation. Après conversion en signal en créneaux binaires (0 = pas de lumière, 1 = lumière), les booléens fournis par le couple de cellule prennent forcément la suite de valeurs (0, 0), (0, 1), (1, 1), (1, 0) dans cet ordre ou dans l'ordre inverse ; l'ordre indique la direction du déplacement. En effet, le placement décalé des deux cellules fait que l'on ne peut jamais passer directement d'un état où les deux sont éclairées à un état où les deux ne sont pas éclairées, ou vice-versa ; en d'autres termes, lorsque la souris se déplace, un seul des deux signaux booléens peut varier à la fois (Code Gray sur deux bits). On obtient ainsi une résolution de ½ perforation.
Pour obtenir une position absolue sur l'écran, la solution la plus immédiate est de totaliser les impulsions (déplacement relatif de ±1 en abscisse ou en ordonnée) ; ceci est généralement fait par logiciel. Certains systèmes permettent des manipulations plus complexes, comme un comportement non-linéaire vis-à-vis de l'accélération, censé faciliter la traversée de grandes zones d'écran par la souris sans fatigue de la main de l'utilisateur, les mouvements rapides (et peu précis) étant amplifiés plus que les mouvements lents.
Les premières souris comportaient des cylindres à la place de la boule. Cela rendait la souris moins précise car les déplacement horizontaux et verticaux s'effectuaient moins facilement quand ils étaient associés lors d'un déplacement oblique.
Le principal inconvénient de la souris mécanique est le dépôt de poussières qui s'accumulent sur les rouleaux, modifiant aléatoirement le transfert des mouvements de la boule aux rouleaux. En raison de ce phénomène, la plaque trouée supportant la boule dans la partie inférieure de la souris est démontable, permettant à l'utilisateur de nettoyer les rouleaux. Un chiffon imbibé d'eau savonneuse y suffit pour la boule, des bâtonnets à bout de coton du commerce sont en général nécessaires pour les rouleaux.
Technologie optique Mouse Systems
Développée par Mouse Systems vers 1982, elle utilise un tapis métallique, solide, rigide et quadrillé. En envoyant un rayon de lumière et en captant le retour, la souris arrive à savoir qu'un déplacement a eu lieu.
Elle a été utilisée sur des PC, et quelque temps par IBM sur son écran 3179-G, mais surtout par Sun Microsystems pour ses stations de travail. Un inconvénient est que la mesure du mouvement dépend de l'alignement du tapis. Cette technique n'est plus utilisée.
Technologie optique DEL
En 1999, Agilent commercialise la première souris optique. Une micro-caméra filme le support et un processeur interprète le défilement des aspérités comme un mouvement. Cette technologie ne nécessite pas de tapis spécial, mais il faut quand même éviter les supports réfléchissants (verre, plastique brillant, bois vernis…) ou trop sombres.
Technologie laser
Inventée par les ingénieurs de Logitech. Ils ont remplacé la DEL de la souris optique par un petit laser, ainsi la source de lumière est plus intense et plus ciblée, permettant d'obtenir un meilleur cliché de la surface.
Technologie optique infrarouge

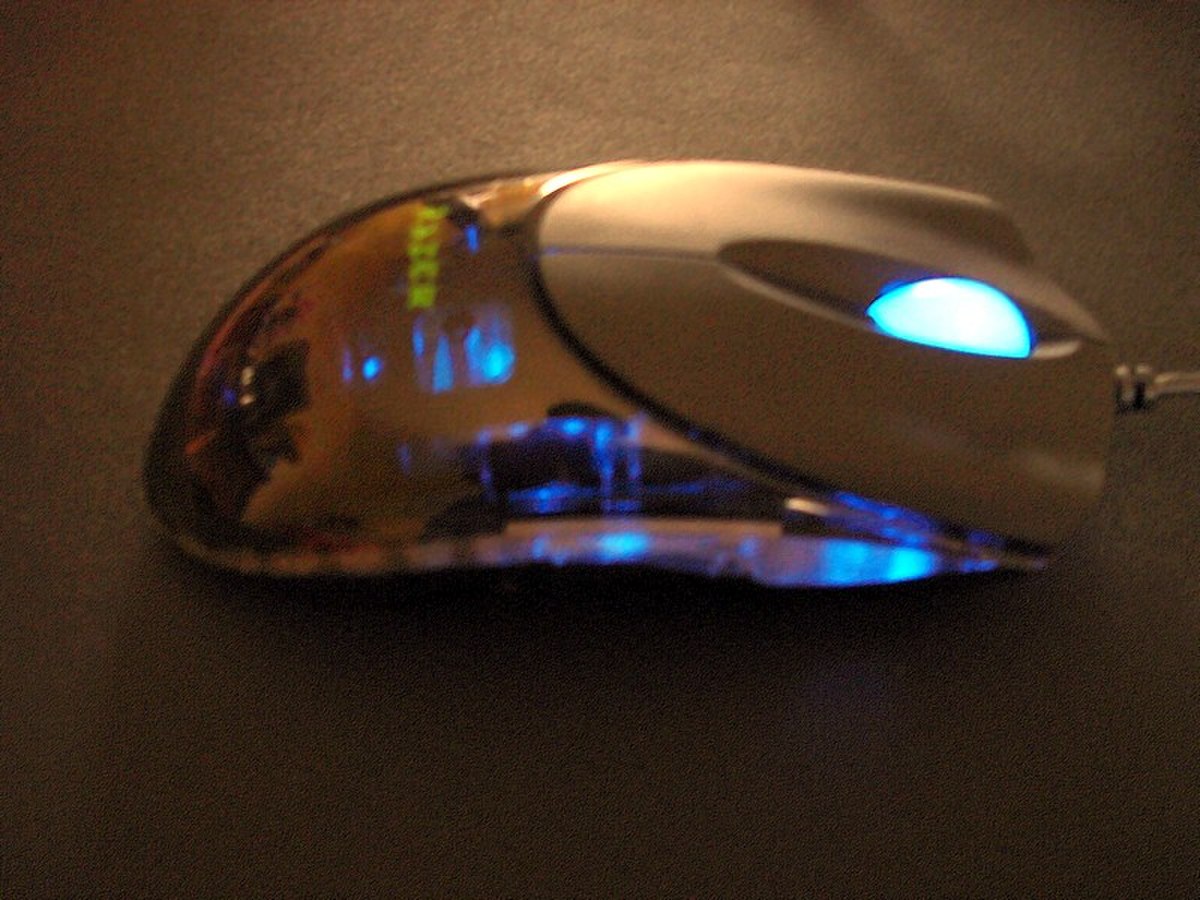

Inventée par les ingénieurs de Razer. Utilisée notamment sur les souris de la même marque, comme les Diamondbacks.
La tendance actuelle est aux souris commutables instantanément du doigt entre trois sensibilités différentes. On peut ainsi à la fois bénéficier de déplacements très rapides du pointeur et d'une excellente précision sans effort de tension nerveuse chaque fois que l'on en a besoin.
