Turbine Pelton - Définition

Régulation

Paragraphe en préparation.

Constitution

Turbine Pelton à 6 injecteurs

Une turbine Pelton comporte une roue mobile, munie d'aubes appelées « augets » sur sa périphérie, et un ou plusieurs injecteurs fixes qui envoient, à très grande vitesse, l'eau sur les augets. Le tout est entouré d'une bâche en tôle d'acier destinée à protéger la roue et à évacuer l'eau.

Roue à augets

Roue à augets, d’une turbine Pelton de 40kW

Roue à augets, détail.

Les turbines Pelton utilisent la roue dite « à augets ». Cette roue ressemble à un disque équipé d’augets ressemblant à des demi-coquille de noix, placés en circonférence..

La forme de ces augets est très évoluée et permet au jet d’eau qui les frappe de se séparer en 2 jets déviés sur les côtés de la roue. Le nombre d’augets répond à une formule issue de l’expérience des constructeurs, soit Z=15+D/2d, avec Z = nombre d’augets, D = Ø primitif, d = Ø du jet d’eau. Leur nombre varie de 15 à 25 en pratique. Le diamètre du centre des augets est appelé le Ø Pelton, diamètre qui sert à positionner l’axe du jet d’eau, axe qui doit être tangent à ce Ø Pelton.

Construite le plus souvent d’une seule pièce, les roues Pelton sont moulées par coulage, avec des matériaux ferreux fortement alliés en chrome et nickel. Le moulage de ces roues est une opération complexe et délicate, nécessitant des contrôles métallurgiques nombreux et coûteux. Les roues d’un diamètre important (> 1500mm) sont constituées d’une couronne moulée d’augets, couronne fixée entre deux disques servant de moyeu.

La surface intérieure des augets, appelée « intrados », doit avoir un état de surface poli pour optimiser l’écoulement de l’eau. La partie extérieure (extrados) des augets est parfois nervurée pour augmenter la tenue mécanique de l’auget.

L'axe de la roue est habituellement horizontal. L'alternateur peut être commandé par une ou deux roues, avec les dispositions suivantes :

1. Une roue : l'alternateur et la roue sont placés côte à côte.
2. Deux roues : l'alternateur est placé entre les deux roues.

Injecteur

L’injecteur a pour rôle d'alimenter la roue en eau et de permettre le réglage du débit. L'eau pénètre dans l’injecteur à faible vitesse et en sort à grande vitesse. Il y a donc dans l’injecteur transformation de l'énergie de pression en énergie cinétique, l'eau agissant essentiellement sur la roue par son énergie cinétique. La vitesse de l'eau à la sortie de l’injecteur ne dépend que de la hauteur de chute, elle est approximativement égale à .

L’injecteur est composé :

• d'un corps, se terminant du côté de la sortie d'eau par un trou d’ajutage appelé « buse »,
• d'une aiguille, se déplaçant dans le corps et servant au réglage du débit d’eau,
• d'un vérin hydraulique de manœuvre.

Le corps ressemble à un tube creux, monté en bout de la conduite forcée. Fabriqué en acier coulé, il est rectiligne ou coudé. A la sortie du corps, la buse est soumise à une forte érosion de l’eau et comporte une partie démontable appelée « bec de buse ». Cette pièce réalisée en acier inoxydable peut être donc remplacée suivant son usure.

L’aiguille sert d’obturateur et de régleur du débit d’eau en se déplaçant longitudinalement dans le corps de l’injecteur. A l’extrémité de l’aiguille, le pointeau (en forme de radis) est une pièce en acier inoxydable parfaitement usinée et polie, venant en contact avec le bec de buse.

La manœuvre de l’aiguille est assurée par un vérin placé en bout de l’aiguille et fixé sur le corps de l’injecteur. La présence de ce vérin oblige à concevoir une forme coudée pour le corps de l’injecteur. Le guidage de l’aiguille est assurée par un croisillon côté buse (sortie d’eau) et par un presse-étoupe côté vérin. La conception fait que l’aiguille a tendance à se fermer sous la pression d’eau amont pour assurer la sécurité de la fermeture. Le vérin ne sert qu’à la manœuvre d’ouverture et au réglage du jet d’eau.

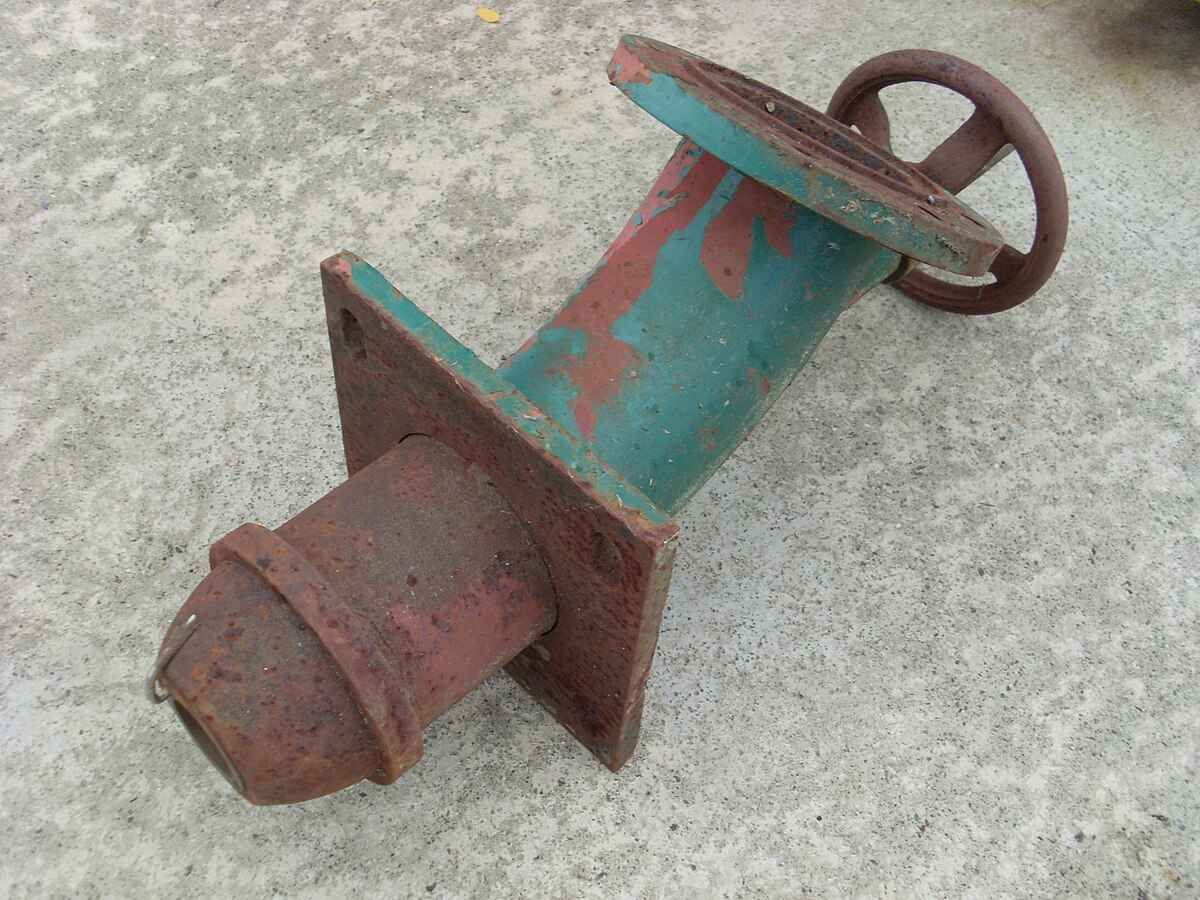

Injecteur d'une turbine Pelton de 40kW

Déflecteur

Le déflecteur a pour rôle de dévier le jet d’eau, en cas d'incident grave sur la turbine ou sur l'alternateur, sans arrêter l'écoulement de l'eau et d'éviter ainsi les coups de bélier dans la conduite amont ou l’emballement de la turbine.

Le déflecteur est composé :

• d'un étrier en acier, pivotant perpendiculairement devant la sortie du jet d’eau de l’injecteur,
• d'un vérin hydraulique de manœuvre.

Après une manœuvre du déflecteur, la roue n’est plus entraînée par le jet, et ce dernier peut être diminué lentement par l’injecteur sans risque. L’efficacité du déflecteur est assurée par sa position tangente au jet d’eau en position normale. Le déflecteur est une pièce le plus souvent forgée, à cause des contraintes importantes qu’il subit.

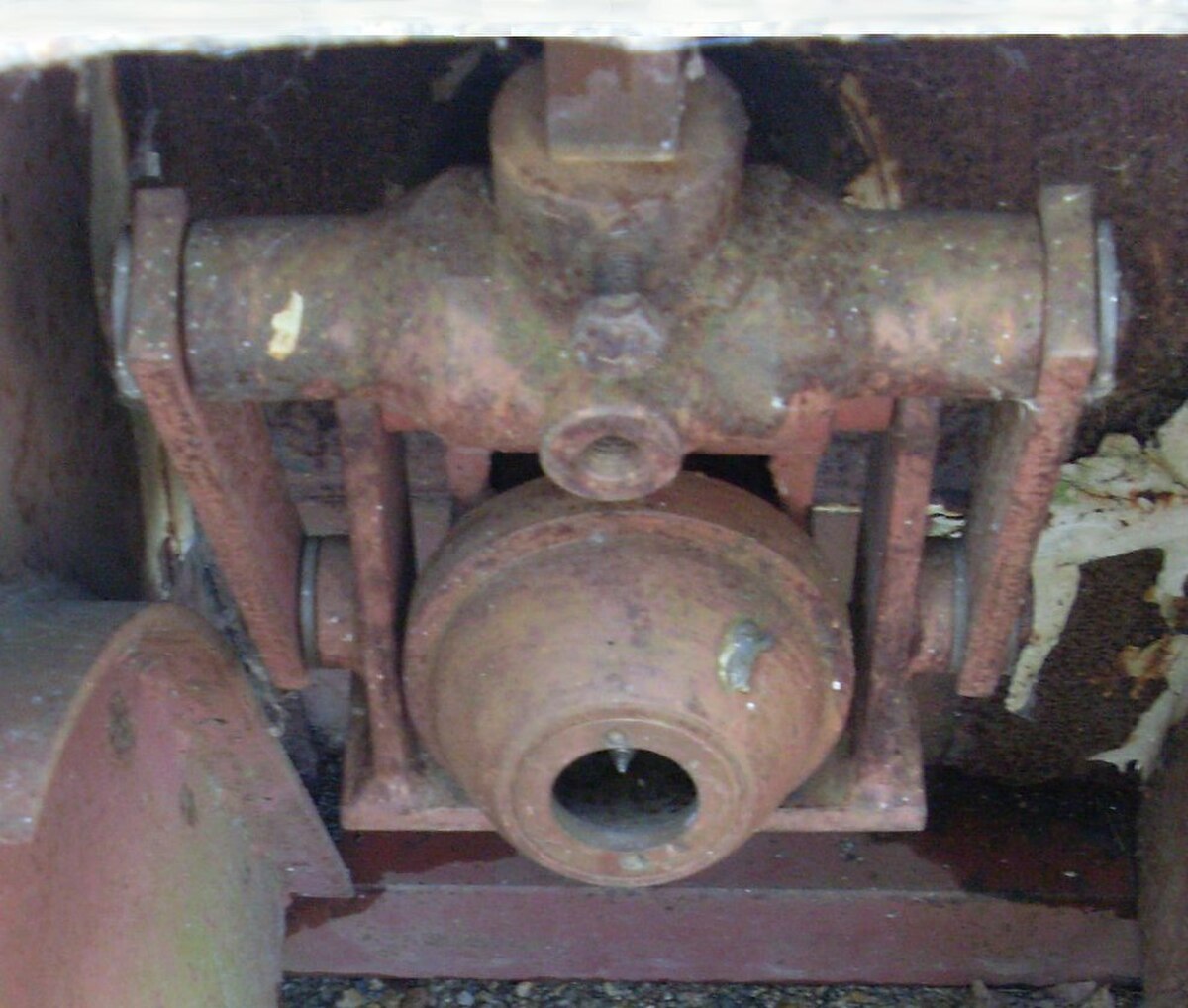

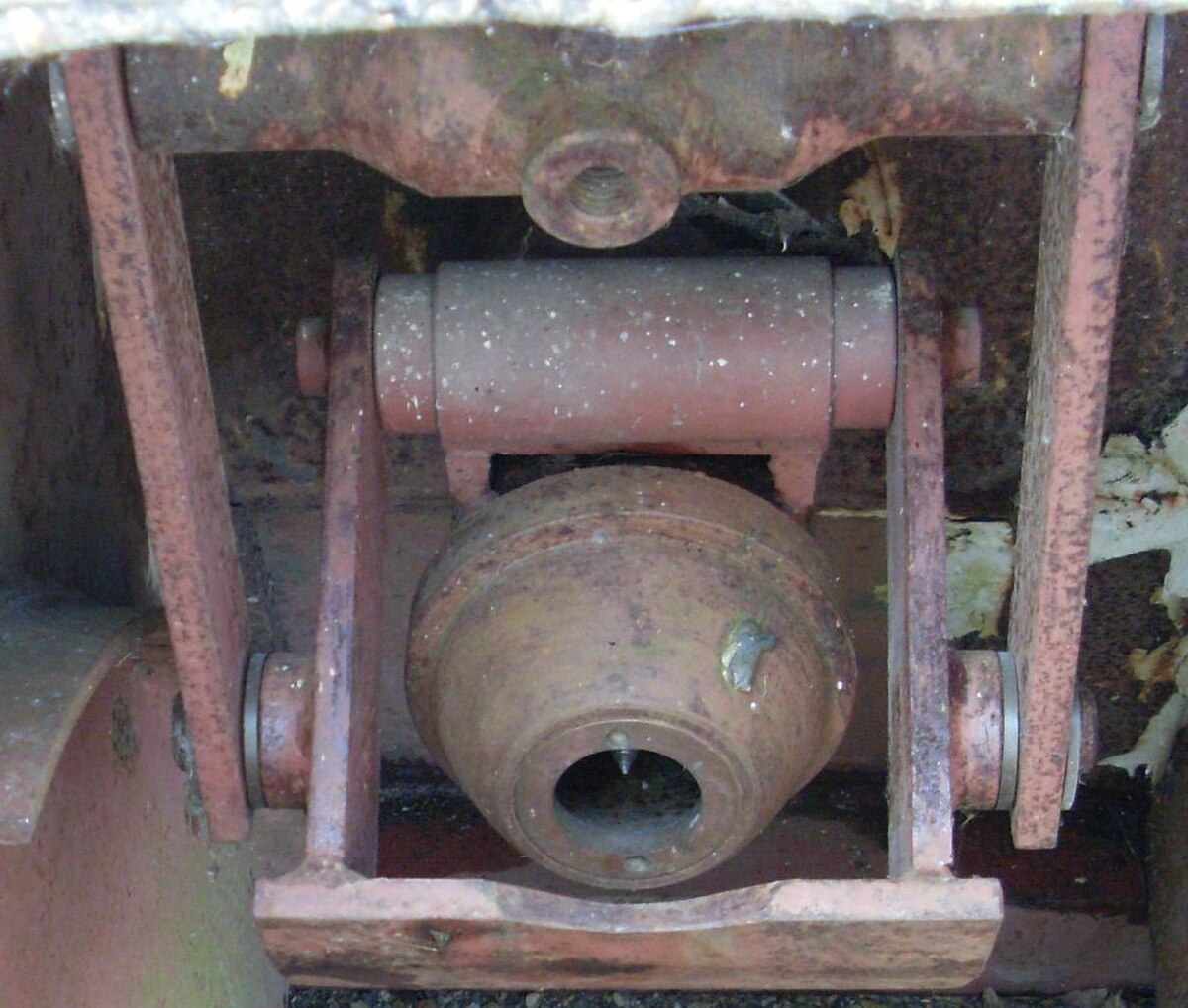

Déflecteur passif	Déflecteur activé

Bâche

La bâche est la partie enveloppant la roue, contenant ainsi les projections d’eau (valable uniquement pour les turbines à axe horizontal)

Cette bâche est composée :

• d'un bâti fixe en partie basse, ancré dans le béton,
• d'une capote démontable, permettant l’accès à la roue pour les contrôles et réparations.

Le plan de joint entre le bâti et la capote est donc horizontal et passe par l’axe de rotation de la roue. Après chaque démontage, l’étanchéité de ce plan de joint est refaite, par application de pâte d’étanchéité ou par remplacement du joint torique placé dans une gorge du bâti.

D’autre part, des boucliers métalliques appelés « renvois d’eau » sont fixés dans la partie inférieure du bâti. Ces pièces permettent de récolter l’eau projetée et de la guider vers la fosse d’évacuation.
