Conception

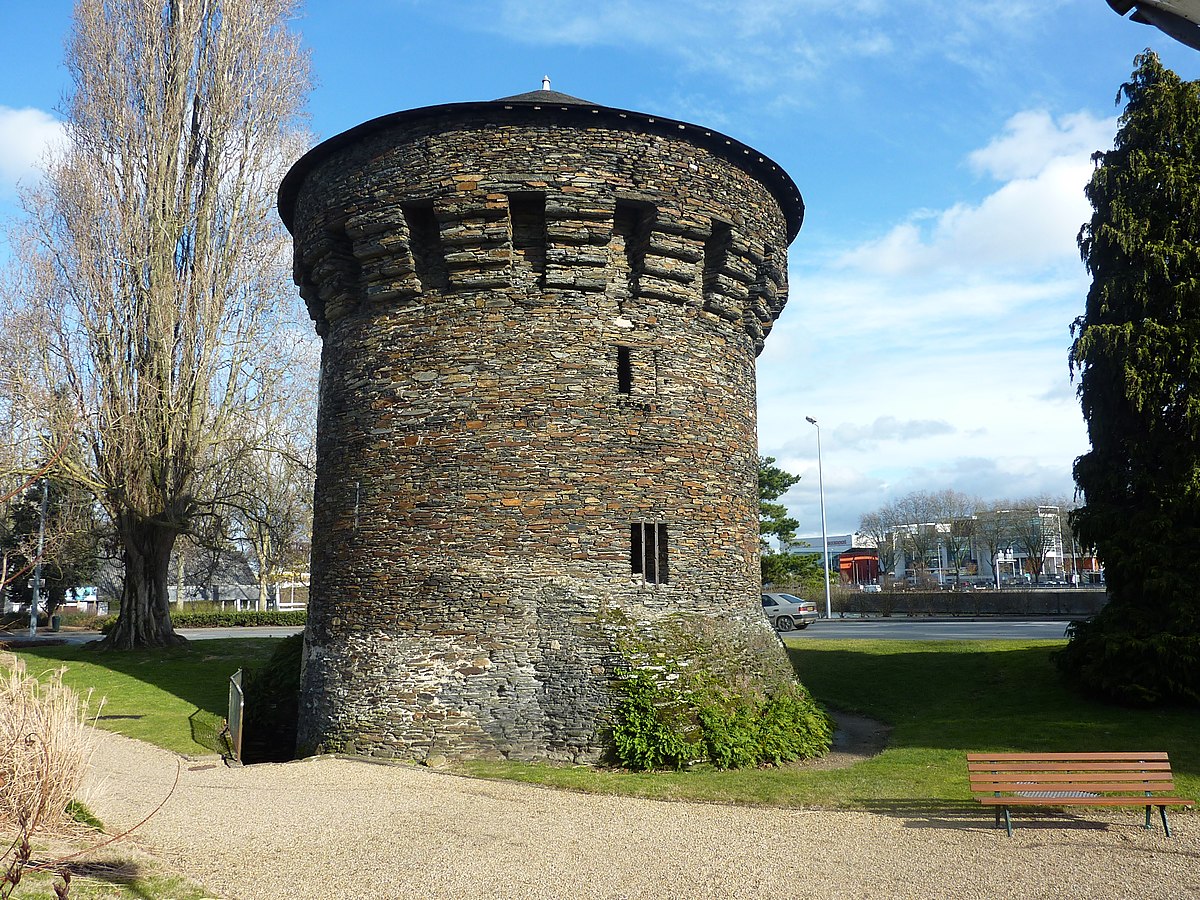

La tour des Anglais, sur la rive gauche

Choix de l'ouvrage

Une des principales contraintes émise par le maître d'ouvrage visait à limiter l’impact hydraulique. La Maine, rivière longue d’une douzaine de kilomètres, prend en effet naissance à l’amont d’Angers, à la confluence de la Mayenne, de la Sarthe et du Loir, et se jette dans la Loire et son niveau dans la traversée d’Angers est fortement lié à celui de ses affluents et, par reflux, à celui de la Loire. Un appui en Loire aurait contribuer à aggraver une situation hydraulique déjà très vulnérable. Du fait de cette contrainte, le champ des possibilités envisageables au niveau technique était d’emblée limité car la largeur de la rivière à ce niveau atteint 130 mètres.

En outre, le projet se trouve à proximité de la Tour de la Haute-Chaîne ou Tour des Anglais, inscrite à l'inventaire des monuments historiques, et de la chapelle de l'hospice Sainte-Marie, inscrite à l'Inventaire général du patrimoine culturel, ce qui a valu de la part des architectes des bâtiments de France (ABF) la recommandation de ne pas implanter de pylône de grande hauteur sur la rive gauche, afin de ne pas faire "concurrence" à ces bâtiments existants.

En liant ces contraintes avec le fait que les quatre ponts au sud du projet présentent des hauteurs variables (le pont de la Haute-Chaîne, le pont de Verdun, le pont de la Basse-Chaîne, et le pont de l'Atlantique), les concepteurs ont opté pour un ouvrage en arc sans appui dans le lit mineur « dont la forme élégante constituera un signe architectural fort à l'entrée d'Angers ».

L’ouvrage présente une longueur totale de 293 mètres entre axes d’appuis des culées, se décomposant en une travée principale de 161 mètres et des travées d’accès de longueurs respectives 32, 40, 35 et 25 mètres. Il est prolongé en rive gauche par une rampe d’accès de 90 mètres, à l’extrémité de laquelle sera implantée la station de tramway Berges-de-Maine.

Dimensionnement

La hauteur du tablier par rapport au sol fut essentiellement déterminée par le gabarit routier de 5 mètres nécessaire pour la RD323, cette dernière fut par ailleurs décaissée sur 300 mètres afin de pouvoir respecter ce gabarit ainsi que les 4 % de pente maximale admissible du tablier. En largeur, le tablier devait comprendre deux voies tramway de 3,00 mètres chacune (de bordure à bordure), un terre-plein central afin de permettre le passage de l'arche, ainsi qu'une voie pour piétons et une pour bicyclettes de 3,00 mètres chacune. La longueur utile du tablier est alors de 17 mètres et la longueur totale en incluant les corniches est de 19,96 mètres.

L'ouvrage a été étudié suivant les deux configurations de service qu'il sera susceptible de connaître, soit pour une configuration tramway ou sous circulation routière, à cela s'ajoutent des charges de 450 kg/m² sur les trottoirs qui correspondent aux effets de foule devant être prises en compte, comme cela est prévu aux Eurocodes. Les béquilles de l'arche ont été calculées afin de résister à d'éventuels chocs de convois fluviaux qui peuvent causer l'effondrement de l'ouvrage comme ce fut malheureusement le cas pour le pont de Tjörn en Suède où huit personnes périrent en chutant dans la mer avec leurs véhicules. Les intensités des chocs imposées par le cahier des charges pour les béquilles du pont Confluences sont de 300 tonnes en choc frontal et de 150 tonnes pour un choc latéral. Le nouveau zonage sismique classe la ville d'Angers comme zone d'aléa faible, les dispositions constructives minimales ont alors été appliquées.

Les acteurs

Le concours d'architecte a été remporté par le cabinet Architecture et Ouvrages d’Art, fondé par Charles Lavigne et actuellement dirigé par son fils Thomas Lavigne et Christophe Cheron. Ce cabinet n'opère pas en terrain inconnu puisqu'il a conçu, 20 ans auparavant, le pont Jean Moulin, tout juste en amont du pont Confluence. Ils ont su se faire remarquer dans le domaine des ouvrages d'art en participant notamment au pont de Normandie, au pont de l'île de Ré, ainsi qu'au pont Vasco de Gama (Portugal), des ouvrages remarquables de renommée internationale.

Vingt-et-une équipes d'architectes au total se sont penchées sur ce projet du franchissement de la Maine par le tramway, une première sélection a retenu Marc Mimram, Feichtinger, Stéphane Mikaelian et donc le lauréat, la SARL Architecture et Ouvrages d'art.

Les missions confiées au groupement de concepteurs comprenaient la maîtrise d’œuvre complète de la réalisation de l’ouvrage de franchissement et de sa rampe d’accès en rive gauche, de l’abaissement de la voie sur berge au droit du pont, et de l’aménagement du quai Félix-Faure, ainsi qu’une mission de maîtrise d’œuvre limitée aux seules études préliminaires pour ce qui concerne le réaménagement des berges de la Maine..

Ces missions sont menées en partenariat avec les équipes pluridisciplinaires d’Egis eau, Egis aménagement, et des cabinets JPlL conseil et Boplan.

Le marché de travaux principal (ouvrage d’art), organisé en deux lots techniques (génie civil et équipements, charpente métallique) a été attribué en février 2008 au groupement d’entreprises ETPO-Baudin Chateauneuf. L'entreprise mandataire du chantier est la société ETPO, basée à Nantes, pour la partie génie civil, en co-traitance avec la société Baudin Chateauneuf de Châteauneuf-sur-Loire (Loiret), qui traite, quant à elle la partie métallique. Ces entreprises travaillent régulièrement sur des ouvrages d'art exceptionnels et ont notamment construit de nombreux ponts sur la Loire. Nous pouvons citer comme référence le pont de Tancarville pour Baudin Chateauneuf et le Viaduc de Redon, dans l'Ille-et-Vilaine, pour ETPO.

Les différents intervenants de l'opération sont indiqués ci-dessous :
