Matériau à changement de phase (thermique) - Définition

Applications

Amélioration de la stratification d'un ballon d'eau chaude sanitaire (ECS) solaire

Stockage solaire thermique classique

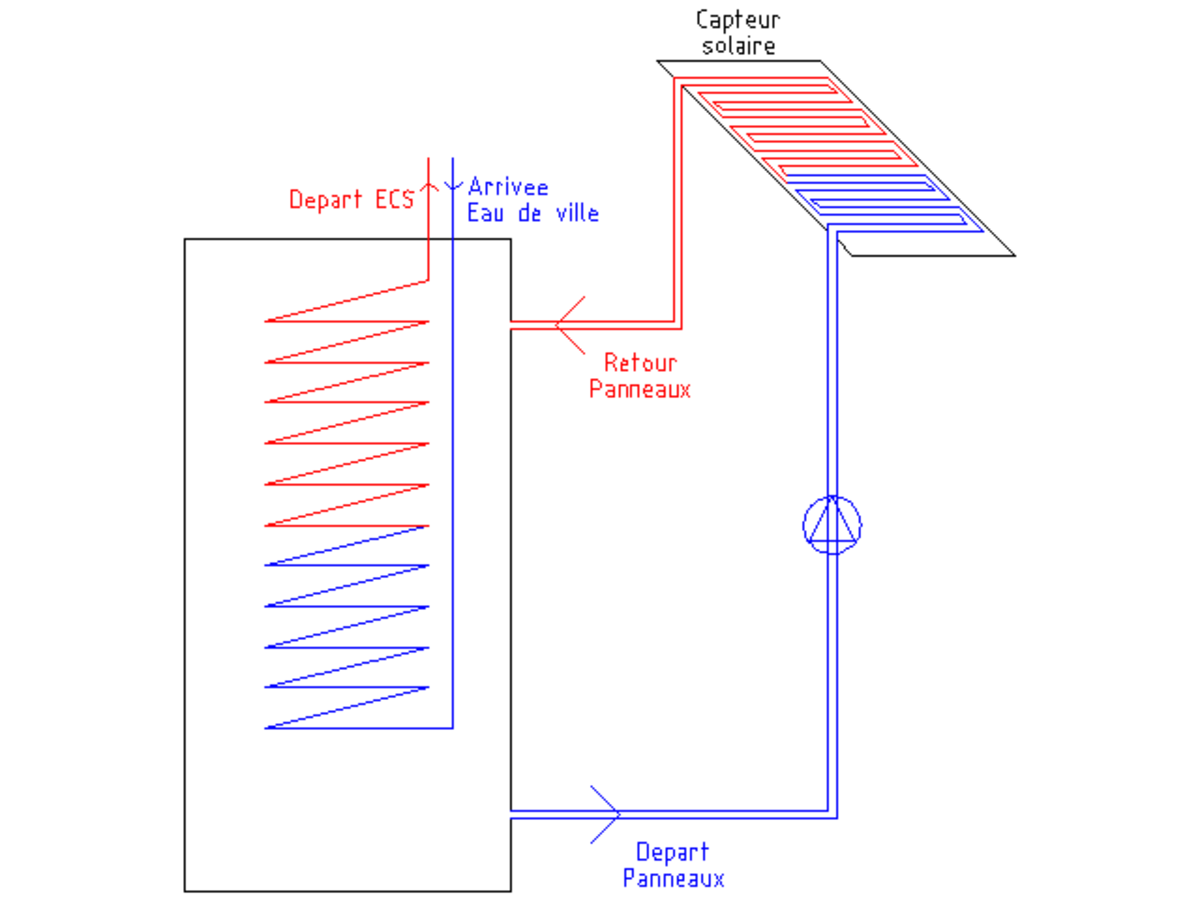

Schéma de principe d'un Chauffe-eau solaire muni d'un échangeur de chaleur tubulaire côté ECS

Le principal problème lié à l'utilisation de l'énergie solaire thermique concerne son stockage : la production d'Eau Chaude Sanitaire (ECS) via la circulation d'eau au-travers de panneaux solaires est directement dépendante de l'ensoleillement. Cet apport énergétique a lieu que l'on en ait besoin (bénéfique) ou non (perte énergétique par surabondance). L'utilisation de MCP pour le stockage de cette énergie par chaleur latente permettrait de résoudre en partie ce problème :

• d'une part, la quantité d'énergie stockée dans un ballon de même volume sera plus grande avec un MCP qu'avec de l'eau seule (cf. paragraphe ) : il sera donc possible d'accumuler une plus grande quantité de chaleur que celle nécessaire à une seule journée d'occupation.
• par ailleurs, ne pouvant élever indéfiniment la température du volume de stockage (risque de vaporisation du fluide néfaste aux pompes de circulation), il est en revanche possible de stocker cette chaleur sous forme latente sans pour autant élever la température du matériau (en utilisant par exemple un MCP dont la température de fusion se situe aux environs de 60°C ou 70°C). Cette chaleur supplémentaire accumulée sera cédée par la suite au réseau d'Eau Chaude Sanitaire.

La société Kaplan Energy est le premier fabricant a équiper ses CESI et SSC avec des batteries solaires thermiques constituées de MCP. Ces batteries thermiques permettent ainsi aux chauffe-eau solaires de stocker en continu la surproduction solaire de certains jours pour la restituer les jours sans soleil.

Stockage solaire thermique avec utilisation de MCP

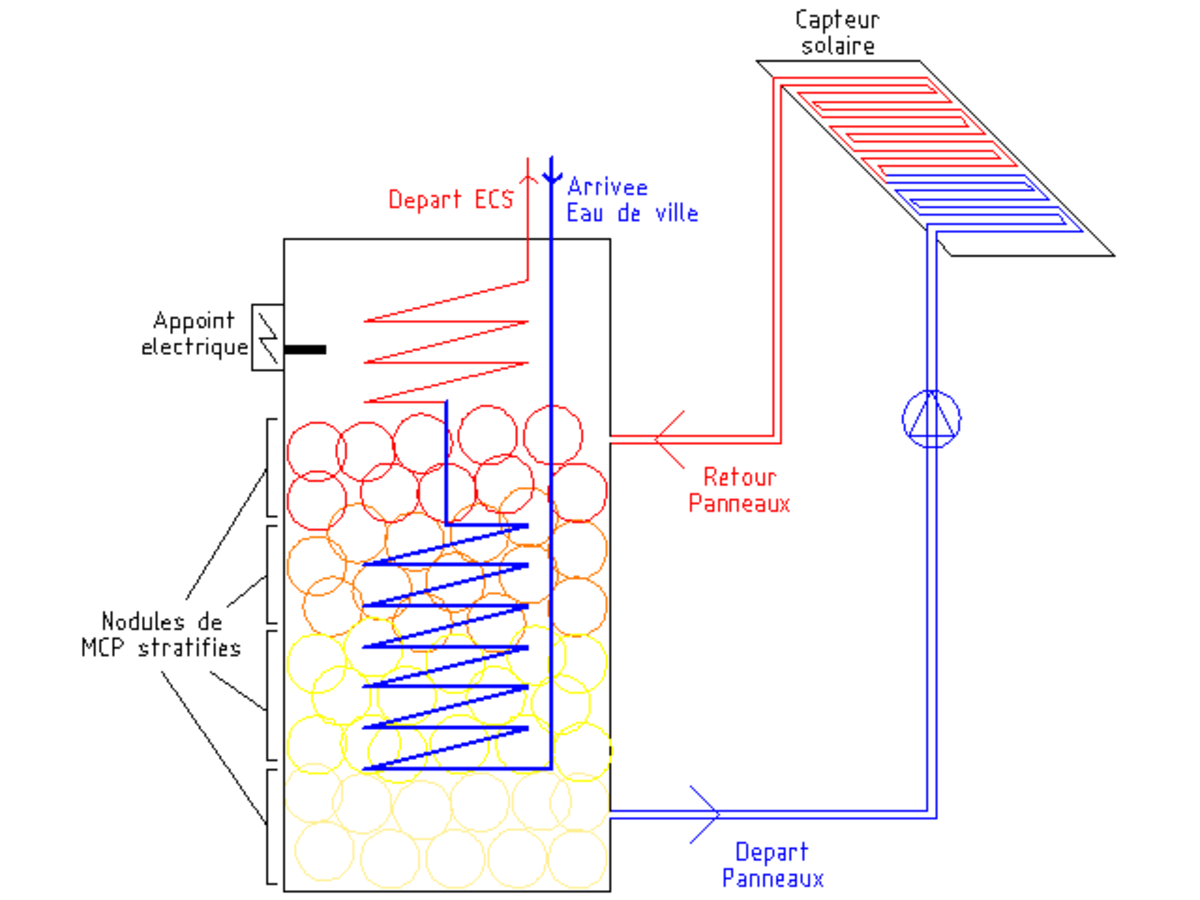

Schéma de principe d'un Chauffe-eau solaire à stratification

Le principal problème de stockage de l'énergie au sein d'un ballon d'ECS solaire est l'absence de stratification (l'intégralité du volume d'eau chaude contenue dans le ballon n'est que rarement prélevée en une seule fois) : le volume d'eau à l'intérieur du ballon a tendance à homogénéiser sa température lors de son retour et de son départ vers les panneaux. Une fois une température trop basse atteinte (par exemple 40°C), il n'est plus possible d'utiliser cette eau pour le circuit d'ECS. Pourtant, il suffit que cette chaleur soit "mieux répartie" pour que l'on puisse encore puiser de l'eau à une température convenable (un ballon de 100L à 40°C contient la même quantité d'énergie que 2 ballons de 50L aux températures respectives de 30 et 50°C).

L'utilisation de MCP permet alors la création de "couches stratifiées" dont les températures se situeront aux environs des températures de fusion des différents matériaux utilisés. Ainsi, un puisage intermittent ou ponctuel d'ECS entraîne la baisse de température de la partie haute du ballon (cf. schéma) dépourvue de nodules (=capsules) de MCP. En revanche, un puisage plus long entraîne l'utilisation de l'énergie contenue dans les couches inférieures du ballon, c'est-à-dire de la chaleur latente contenue dans les nodules. Ceux-ci fondent si nécessaire et cèdent ainsi leur énergie à l'eau de ville en la réchauffant.

Climatisation passive

Certaines entreprises comme Dupont de Nemours proposent d'ores et déjà des panneaux d'inertie thermique utilisant des MCP. Ceux-ci se présentent sous forme de panneaux rigides contenant un mélange MCP-polymère. Ces panneaux sont généralement recouvert d'une feuille d'aluminium afin d'apporter de la rigidité structurelle, et eventuellement jouer le role de pare vapeur métallisé dans le cas ou ces panneaux seraient utilisés dans l'enveloppe du bâtiment. L'utilisation de tels matériaux présente un double intérêt :

• Du fait de leur grande , les MCP permettent au bâtiment d'acquérir une grande inertie thermique et donc d'être moins sensible aux variations quotidiennes de température. Selon les études, il serait possible de réduire de 7 à 8°C maximum les pics de température dans un bâtiment en utilisant de tels isolants.
• Le phénomène de changement de phase permet, quant à lui, d'absorber une partie de la chaleur de la pièce dès que la température ambiante dépasse la température de fusion du matériau. Cet écart de température entre le matériau et la pièce (=réserve énergétique) va être réduit et la température de la pièce va tendre vers celle du matériau: dans la mesure où l'échange énergétique qui a lieu entre les 2 systèmes se fait de manière quasi isotherme pour le MCP, c'est l'environnement qui va voir baisser sa température afin de permettre la fusion du MCP.

Ainsi, en choisissant un MCP dont la température de fusion est de 20 ou 21°C, et en précisant que la température de consigne de chauffage pour un logement individuel est de 19°C maximum, nous pourrons accumuler de la chaleur dans les panneaux de MCP grâce au rayonnement solaire traversant les ouvertures (fenêtres, baies vitrées), sans pour autant consommer d'avantage de chauffage ni élever la température de la pièce. Cette chaleur pourra ainsi être restituée durant la nuit, dès que la température du bâtiment descendra en dessous de la température de solidification du MCP.

Intégration aux textiles : régulation thermique corporelle

Développés depuis maintenant plusieurs années par la recherche spatiale aux États-Unis, les MCP font depuis peu leur apparition dans l'industrie textile. Le but recherché est de réguler de manière passive la température corporelle en fonction de la température du milieu ambiant. Il devient alors particulièrement important de trouver des matériaux dont les températures de fusion et de cristallisation sont très proches de la température superficielle du corps humain.

Les matériaux utilisés pour ce genre d'applications sont généralement des paraffines, un matériau organique à chaîne carbonnée linéaire, contenant une combinaison d'eicosane, d'octadécane, de nonadécane, d'heptadécane et d'hexadécane. Ces différents composés possèdent tous des températures de changement de phase différentes mais, une fois mélangés et encapsulés, ils se maintiennent à une température moyenne de 30-34°C, ce qui devient très confortable pour le corps humain.

L'utilisation de ces textiles peut se faire dans des domaines tels que :

• L'industrie automobile, dans laquelle le problème de la climatisation reste majeur : une intégration correcte de MCP à l'intérieur de l'habitacle permettrait une meilleure régulation des pics de chaleur, et donc une diminution de l'utilisation d'une climatisation nuisible à l'environnement.
• Les vêtements techniques : ceux-ci ne permettent généralement pas d'atteindre un équilibre entre la chaleur produite par le corps et celle transmise à l'environnement lors de la pratique d'un sport. Cet excès de chaleur non évacuée provoque généralement des situations de stress thermique néfastes à l'activité pratiquée.
  L'utilisation de vêtements régulateurs de chaleur pourrait alors permettre de diminuer cet inconfort et d'augmenter ainsi les capacités et l'efficacité des personnes lors d'activités physiques ou lors de situations de stress.
• L'aérospatial : certains produits aujourd'hui dans le commerce ont été à l'origine développés pour la création de combinaisons d'astronautes. Ils avaient pour but de les protéger des variations extrêmes de température présentes à l'extérieur des navettes lors des sorties.
