Saturn V - Définition

Le développement de Saturn 5

Saturn V est le dernier né de la famille des lanceurs Saturn, développée au début des années 1960 au Centre de vol spatial Marshall (MSFC).

C-1 à C-4

La fusée C-1, ou Saturn I, était issue de travaux démarrés par les équipes de Wernher von Braun dès avril 1957 pour développer des lanceurs en vue de diverses applications, militaires ou civiles. Ces programmes avaient pour nom « Super Jupiter », puis « Juno » avant d’être rebaptisés « Saturn » par Von Braun en février 1959.

Ensuite vint le projet C-2, qui fut rapidement abandonné au profit de la C-3, qui devait utiliser deux moteurs F-1 pour le premier étage, quatre moteurs J-2 pour le second, et un étage final S-IV utilisant dix moteurs RL-10. Avant que ne soit fait le choix définitif de la stratégie à employer pour exécuter la mission lunaire, la NASA prévit d’utiliser la C-3 comme composante du concept de mission « rendez-vous en orbite terrestre », avec au moins quatre ou cinq lancements pour réaliser une seule mission.

Mais le MSFC prévoyait déjà une fusée encore plus grande, la C-4, qui devait utiliser quatre moteurs F-1 pour le premier étage, un second étage type C-3 élargi et le S-IVB, un étage avec un unique moteur J-2, comme troisième étage. Avec la C-4, seuls deux lancements étaient nécessaires pour réaliser la mission « rendez-vous en orbite terrestre ».

C-5

La fusée Saturn V est sortie du VAB en route vers le pas de tir.

Le 10 janvier 1962, la NASA annonça un programme de construction de la fusée C-5. Celle-ci était prévue avec cinq moteurs F-1 pour le premier étage, cinq moteurs J-2 pour le second et un troisième étage S-IVB. À l’origine, les quatre premiers vols devaient être des essais, les trois premiers pour tester successivement le bon fonctionnement des trois étages, puis le dernier en tant que mission non habitée en orbite lunaire. Un vol habité devait suivre en 1969.

Au milieu de l’année 1962, la NASA décida d’utiliser un plan d’essai « tout en un », avec les trois étages testés en même temps lors du tout premier vol, ce qui devait raccourcir drastiquement le planning d’essai et de développement, et réduire le nombre de fusées nécessaires pour le programme complet de vingt-cinq à quinze. Mais tout dépendait du bon fonctionnement de chacun des trois étages dès le premier lancement.

En 1963, la C-5 fut renommée Saturn V, et la société Rocketdyne produisit les premiers moteurs.

En 1966, le moteur F-1 passa l’inspection de la NASA et obtint le 6 septembre une qualification complète pour des missions habitées.

Le premier lancement de Saturn V eut lieu le 9 novembre 1967 avec à son bord le vaisseau spatial inhabité Apollo 4.

Le premier lancement habité eut lieu en décembre 1968, pour la mission Apollo 8 circumlunaire.

Logistique industrielle et assemblage

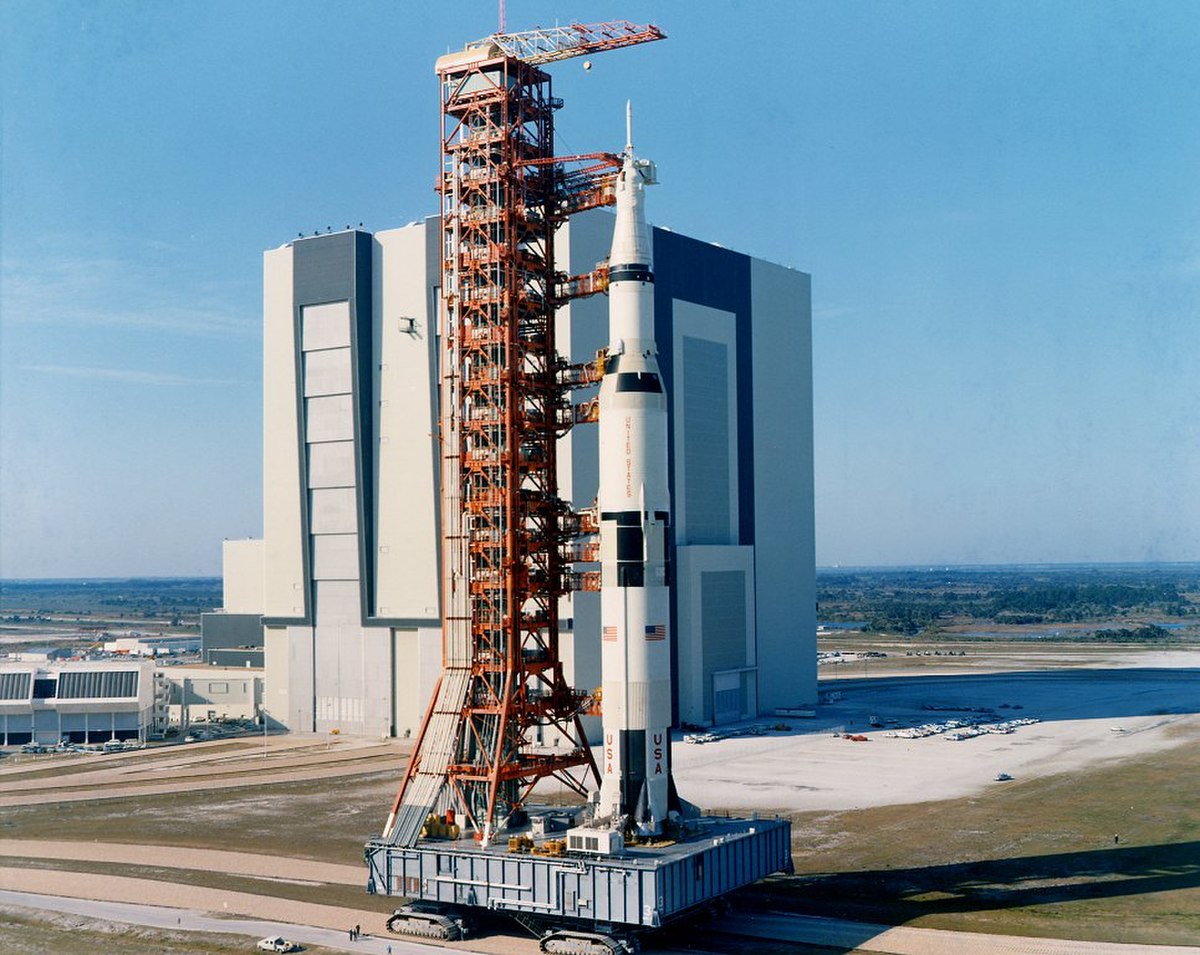

La Saturn V d’Apollo 10 en cours de transfert

Après qu’un étage ait été fini, il était transporté par bateau jusqu’au centre spatial Kennedy. Les deux premiers étages étaient si grands qu’ils ne pouvaient être transportés que par barge. Le S-IC construit à la Nouvelle-Orléans descendit le fleuve Mississippi jusqu’au golfe du Mexique. Après avoir fait le tour de la Floride, il était alors transporté par l’Intracoastal Waterway jusqu’au bâtiment d’assemblage vertical (aujourd’hui dit le bâtiment d’assemblage véhicule ou VAB , Vehicle Assembly Building). L’étage S-II, construit en Californie, voyageait par le canal de Panama. Le 3^e étage et la case à équipements étaient transportés par les Aero Spacelines Pregnant Guppy et les super Guppys.

À l’arrivée au bâtiment d’assemblage vertical, chaque étage était contrôlé en position horizontale avant d’être basculé à la verticale. La NASA construisit aussi de larges structures cylindriques qui pouvaient être mises à la place des étages si l’un d’entre eux était retardé. Ces structures avaient la même hauteur et la même masse et contenaient les mêmes connexions électriques que les vrais étages.

La fusée assemblée était montée sur sa plateforme de lancement dans le bâtiment d’assemblage vertical, puis la structure complète était déplacée vers le pas de tir à 5 km de là par un engin spécialement conçu pour cela, le transporteur "crawler". Le crawler est un engin gigantesque de 2 700 t monté sur quatre bogies à deux chenilles chacun, qui a été fabriquée par Marion Power Shovel dans l’Ohio. Il est aujourd’hui toujours utilisé par le programme de la navette spatiale américaine.
