Cassini (sonde spatiale) - Définition

Instruments

Cassini transporte à son bord douze instruments scientifiques :

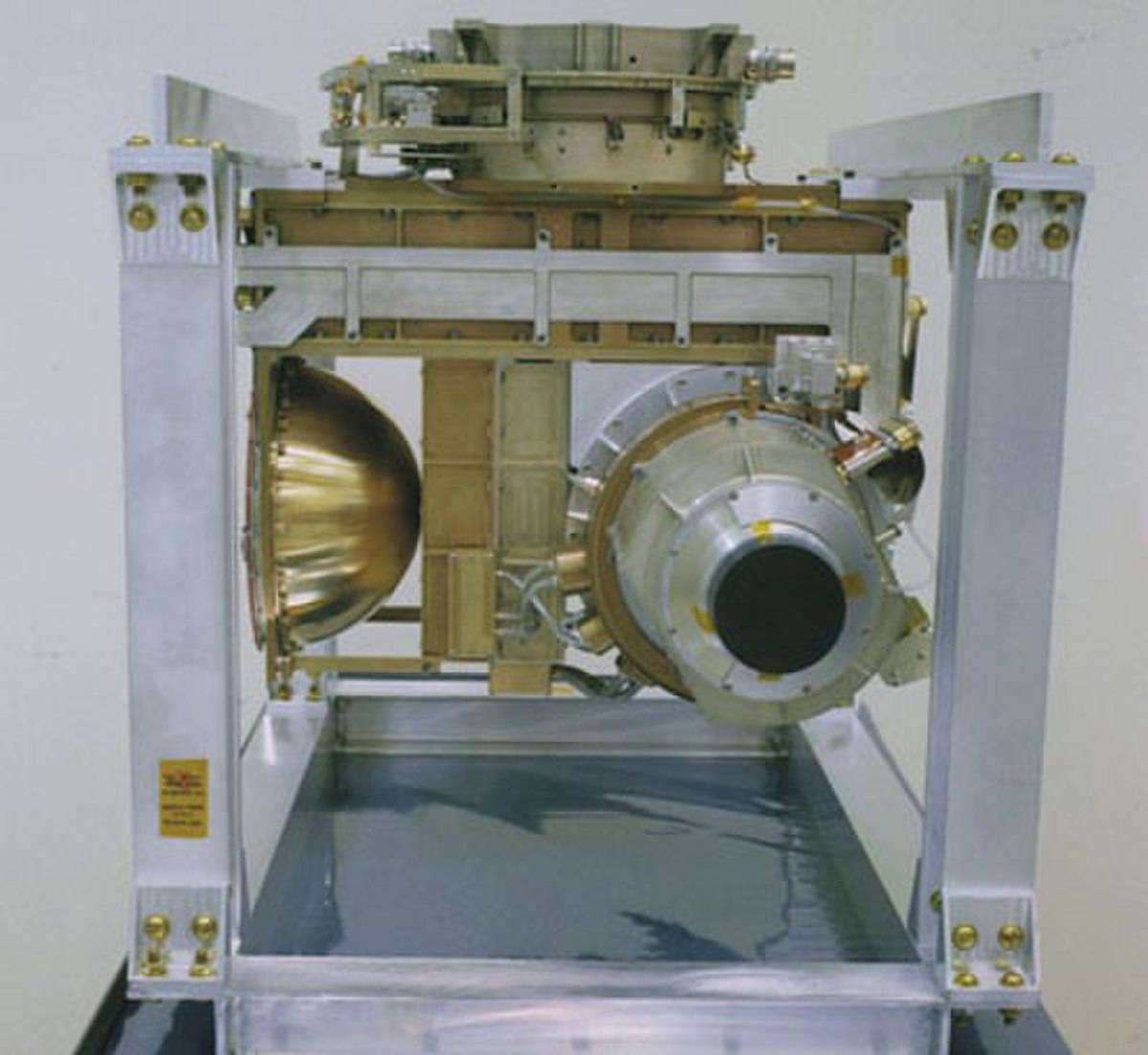

Spectromètre à plasma Cassini (Cassini Plasma Spectrometer - CAPS)

Le spectromètre à plasma Cassini, créé par le Southwest Research Institute (SRI), a pour objectif de déterminer l'énergie et la charge électrique de particules telles que des électrons et des protons que rencontre la sonde. Ce détecteur devra analyser les particules provenant de la vaste ionosphère de Saturne mais aussi étudier la configuration du champ magnétique de la planète. Il devra également analyser le plasma dans cette région ainsi que le vent solaire dans la magnétosphère de Saturne. L'instrument se compose de trois capteurs : un spectromètre à électrons, un spectromètre à faisceau ionique et un spectromètre ionique de masse. L'ensemble pèse 12,5 kg et consomme 14,5 watts. Les données sont transférées au système informatique à un débit de 8 kbit/s.

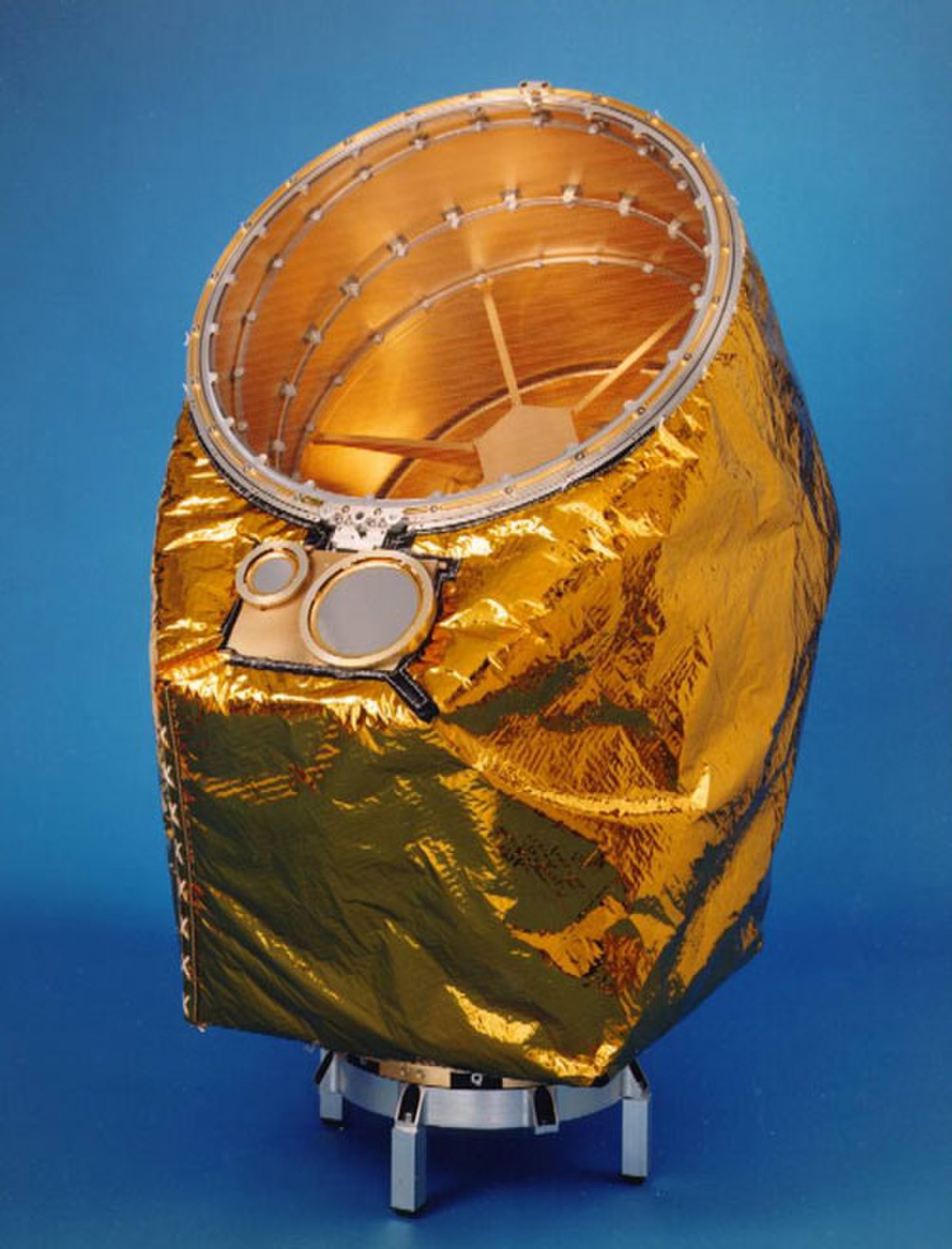

Analyseur de poussières cosmiques (Cosmic Dust Analyzer - CDA)

L'analyseur de poussières cosmiques, créé par l'Institut Max Planck de physique nucléaire à Heidelberg, en Allemagne, est un appareil qui doit déterminer la taille, la vitesse et la direction des poussières que l'on trouve à proximité de Saturne. Certaines de ces poussières sont en orbite autour de la planète tandis qu'il est possible que certains autres proviennent de systèmes solaires différents. L'analyseur embarqué sur Cassini a donc pour but d'aider à percer le mystère de ces particules en permettant d'en effectuer une analyse chimique. Il doit permettre d'en savoir plus sur la nature de ce qui compose ces corps célestes et par la même occasion sur l'origine de l'Univers. L'instrument est capable de détecter des poussières d'un micromètre et même d'un nanomètre dans certaines circonstances. Cet instrument a été mis en fonction en 1999, bien avant donc que la sonde n'atteigne Saturne, et a commencé à fournir des informations. Dans l'environnement jovien, le CDA a détecté des poussières se déplaçant à 400 km/s à travers le système solaire. Ces particules, provenant de Jupiter, sont continuellement émises et ont été détectées à plus de 100 millions de kilomètres de Jupiter. Le CDA pèse 16,36 kg et consomme 18,38 watts. Il transmet ses données au système informatique avec un débit de 0,524 kbit/s.

Spectromètre infrarouge composite (Composite InfraRed Spectrometer - CIRS)

Le spectromètre infrarouge composite, créé en collaboration par le CÉA, l'université d'Oxford, la NASA, l'Observatoire de Paris et Queen Mary's College, doit analyser la lumière infrarouge émise par Saturne et son atmosphère mais aussi par ses anneaux et ses satellites et permettra d'en étudier la composition et la température. Cet instrument permettra aussi de représenter l'atmosphère de la planète en trois dimensions et pourra tracer des profils de température et de pression en fonction de l'altitude, de la composition du gaz et de la distribution des nuages. Cet outil mesurera également les caractéristiques thermiques et la composition de la surface des satellites ainsi que des anneaux. Il permettra en outre de visualiser une partie de la structure interne de ces différents corps célestes. Le CIRS, comme tout spectromètre, décompose le rayonnement (infrarouge, dans ce cas) et mesure la puissance des différentes composantes (couleurs) qui composent ce rayonnement. Il pèse 39,24 kg et consomme 32,89 watts. Il transfère ses données au système informatique avec un débit de 6 kbit/s.

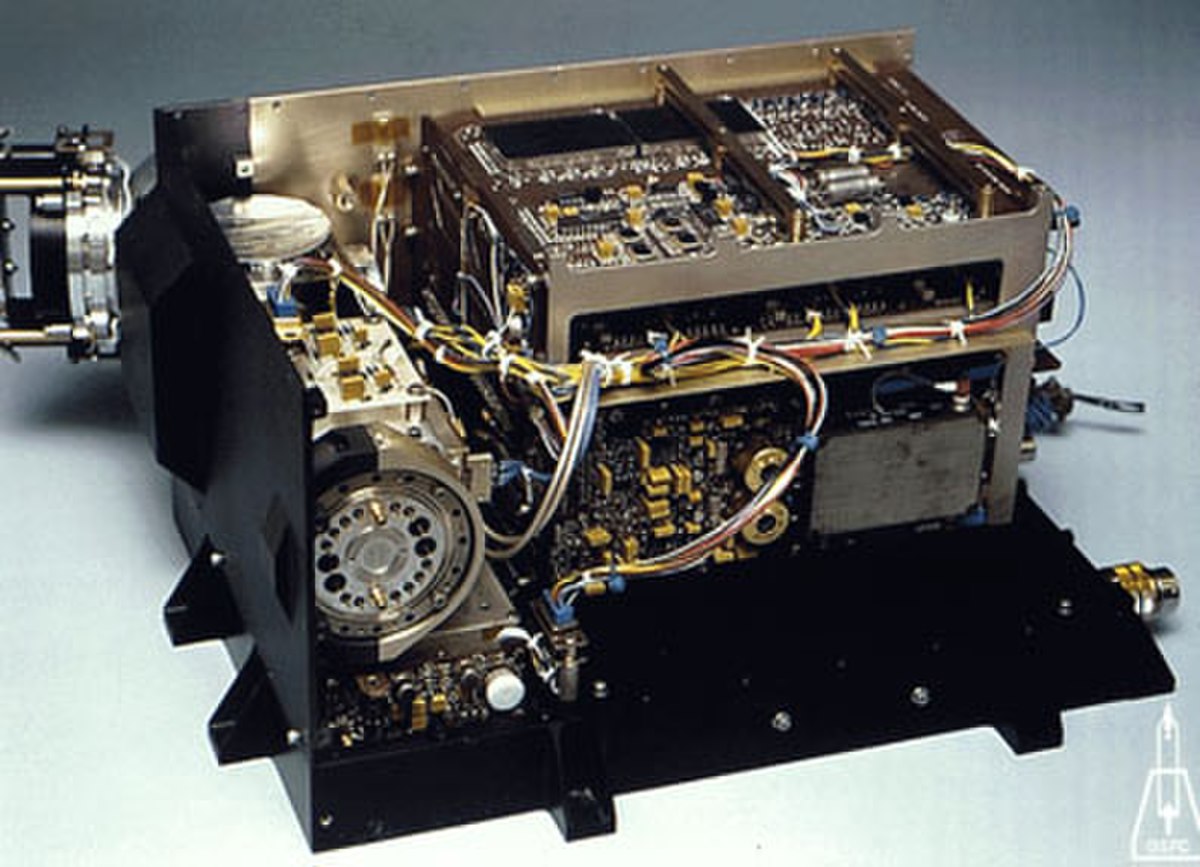

Spectromètre de particules chargées et neutres (Ion and Neutral Mass Spectrometer - INMS)

Le spectromètre de particules chargées et neutres est un instrument qui doit analyser les particules chargées telles que les protons ou les ions lourds ou bien les particules neutres tels que des atomes aux environs de Saturne et Titan afin d'en apprendre plus sur leurs atmosphères. Il doit également détecter les ions positifs et neutres des anneaux de Saturne et de ses satellites. L'instrument est capable de déterminer la composition chimique des particules ainsi détectées. Il pèse 9,25 kg et consomme 27,7 watts. Son débit est de 1,5 kbit/s.

Système de caméras (Imaging Science Subsystem - ISS)

Le système de caméras se compose de deux caméras. La première est une caméra grand-angle (Wide Angle Camera - WAC), ayant une focale de 200 mm et une ouverture de 3,5, permettant des vues générales, alors que la seconde, une caméra à longue focale (Narrow Angle Camera - NAC), ayant une focale de 2 000 mm et une ouverture de 10,5, permet des plans rapprochés. Chaque caméra est équipée d'un capteur CCD d'un mégapixel. Elles sont capables d'enregistrer des séquences vidéo et de mettre en place des filtres grâce à un mécanisme comprenant deux roues pour chaque caméra, permettant d'intercaler une série de filtres. La caméra grand angle est ainsi pourvue de deux roues supportant chacune 9 filtres (soit un total de 18), alors que la caméra à longue focale possède deux roues pourvues chacune de 12 filtres (soit un total de 24). L'instrument pèse au total de 57,83 kg et consomme 59,9 watts. Il a un débit de 365,568 kbit/s.

Magnétomètre à double technique (Dual Technique Magnetometer - MAG)

MAG est un instrument de mesure directe de l'intensité et de la direction du champ magnétique autour de Saturne. Le champ magnétique kronien est créé dans le cœur de Saturne. La mesure de ce champ magnétique est un moyen de sonder ce cœur très chaud et très dense, malgré l'impossibilité d'y envoyer des instruments de mesure. L'objectif de MAG est de produire un modèle tridimensionnel de la magnétosphère de Saturne, de déterminer les propriétés magnétiques de Titan et des autres satellites glacés ainsi que d'étudier leurs interactions avec le champ magnétique de Saturne. L'instrument pèse 3,00 kg, consomme environ 3,10 watts et transmet ses données avec un débit moyen de 3,60 kbit/s.

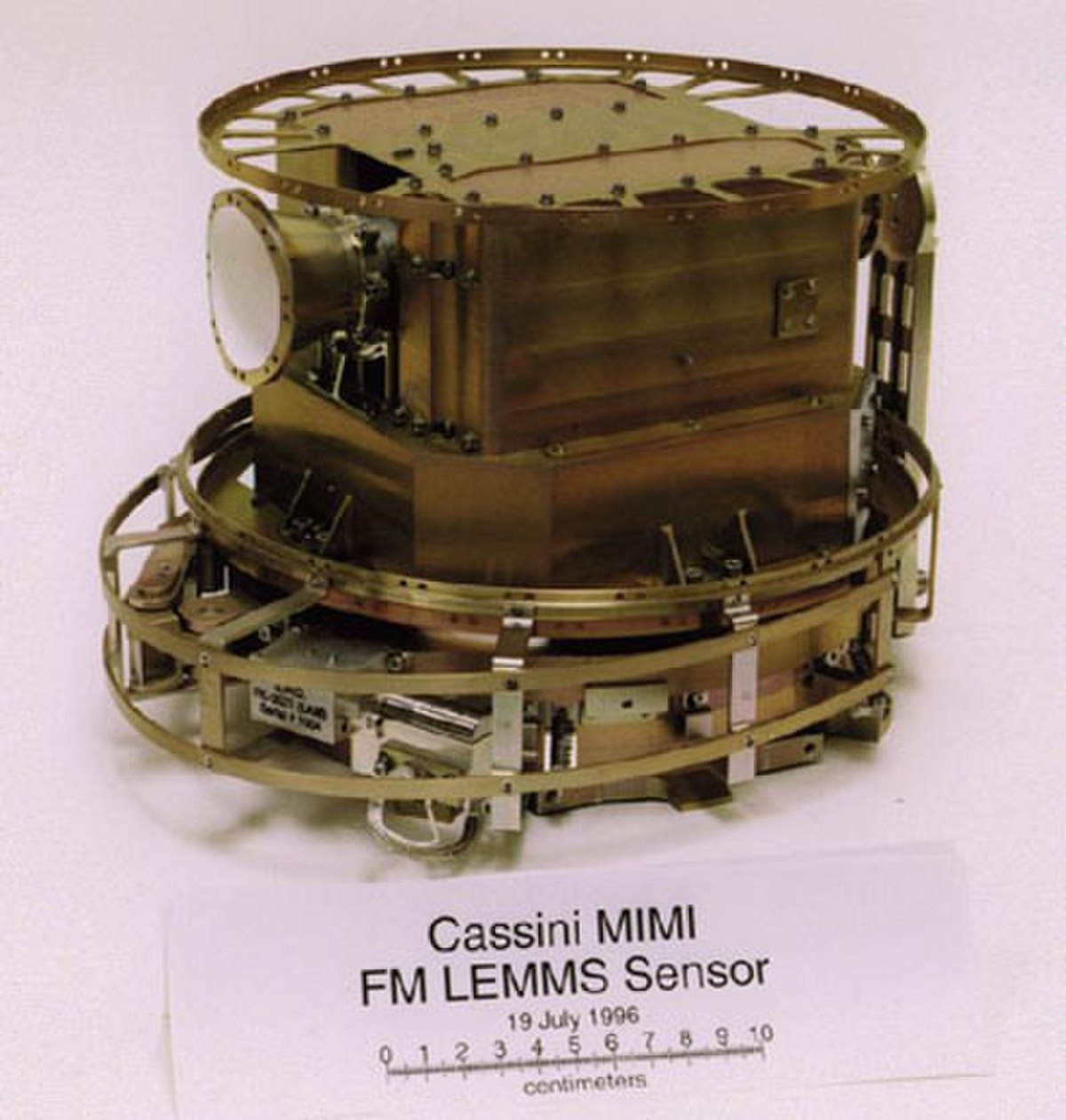

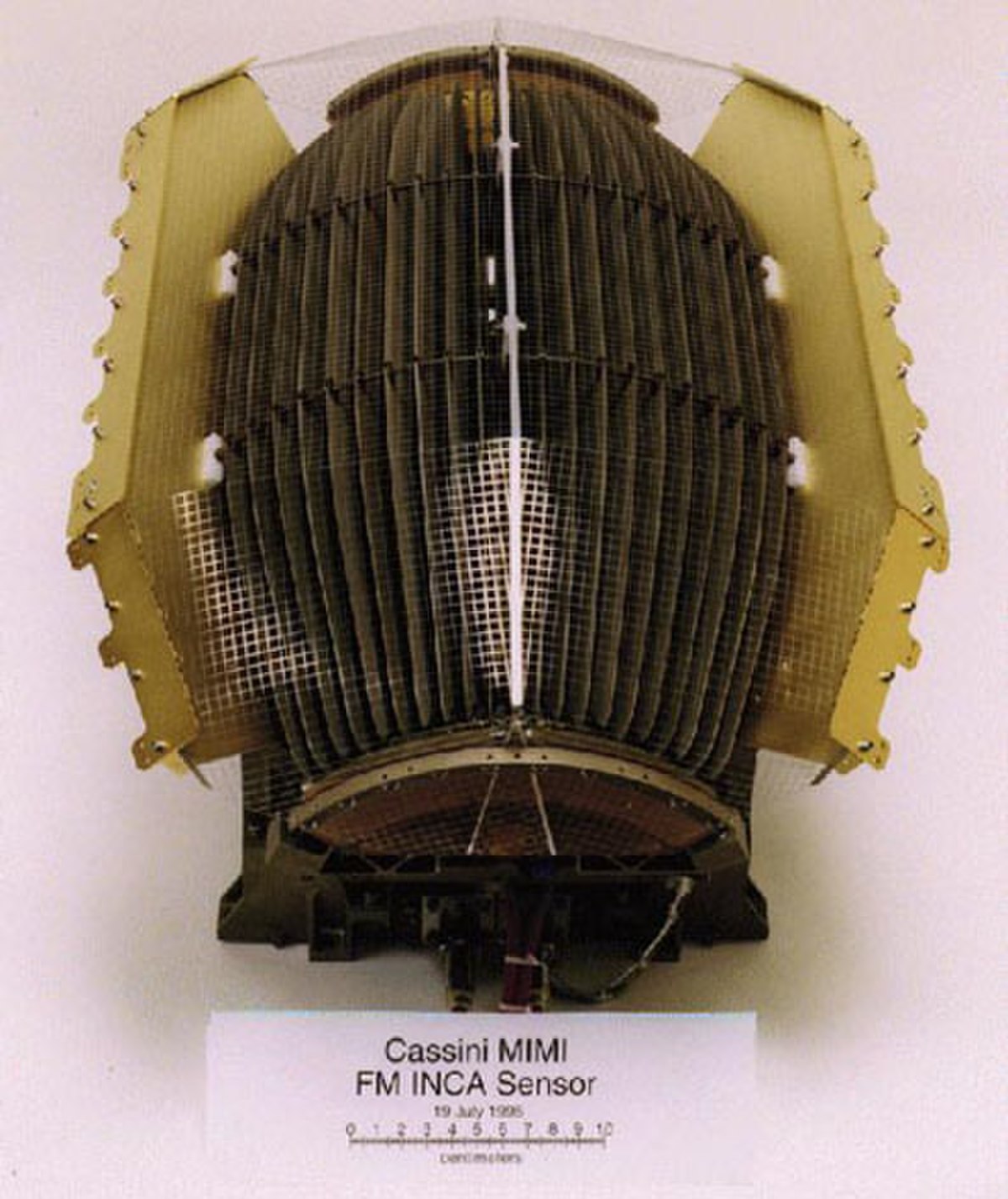

Instrument d'imagerie de la magnétosphère (Magnetospheric Imaging Instrument - MIMI)

Cet instrument est conçu pour mesurer la composition, la charge électrique et l'énergie des ions et électrons, ainsi que les neutrons rapides de la magnétosphère de Saturne. Cet instrument fournit des images des gaz ionisés (plasmas) entourant Saturne et permet de déterminer la charge et la composition des ions. Tout comme le RPWS, cet instrument comporte trois capteurs : un système de mesure d'énergie faible de la magnétosphère (low-energy magnetospheric measurements system - LEMMS), qui va permettre de mesurer la distribution angulaire des particules (ions, électrons, protons), c'est-à-dire le nombre de particules venant de chaque direction, un spectromètre charge-énergie-masse (charge-energy-mass spectrometer - CHEMS), permettant une analyse de la composition et de la charge des ions, et une caméra ions et particules neutres (ion and neutral camera - INCA), permettant d'obtenir une visualisation en trois dimensions des particules ionisées et neutres (neutrons) et leurs vitesses. Cet instrument pèse 16 kg et a une consommation électrique de 14 watts. Il transfère les données à un débit de 7 kbit/s.

Radar (Radio Detection and Ranging Instrument)

Le radar de Cassini, comme tout radar, utilise la réflexion d'un faisceau de micro-ondes pour déterminer le relief et la conductance électrique du terrain observé, en mesurant le temps de retour du faisceau induit (relief), ainsi que son affaiblissement (conductance). Le radar de Cassini est prévu essentiellement pour l'observation de Titan (afin de déterminer l'existence d'océans à sa surface, et dans ce cas, leur position), mais il est également utile pour observer Saturne, ses anneaux et ses autres lunes. L'utilisation du radar est triple : un capteur à perception synthétique, permettant de percevoir le profil des terrains étudiés, avec une résolution de 0,35 à 1,7 km, un altimètre, avec une précision de 90 à 150 m, et un radiomètre, avec une précision de 7 à 310 km, permettant d'utiliser le capteur du radar comme un capteur passif de micro-ondes. Les précisions indiquées concernent les mesures effectuées à la surface de Titan. Le radar fonctionne sur la bande Ku, à une fréquence de 13,78 GHz. Cet instrument pèse 41,43 kg et consomme 108,4 watts. Il transfère des données à un débit de 364,8 kbit/s.

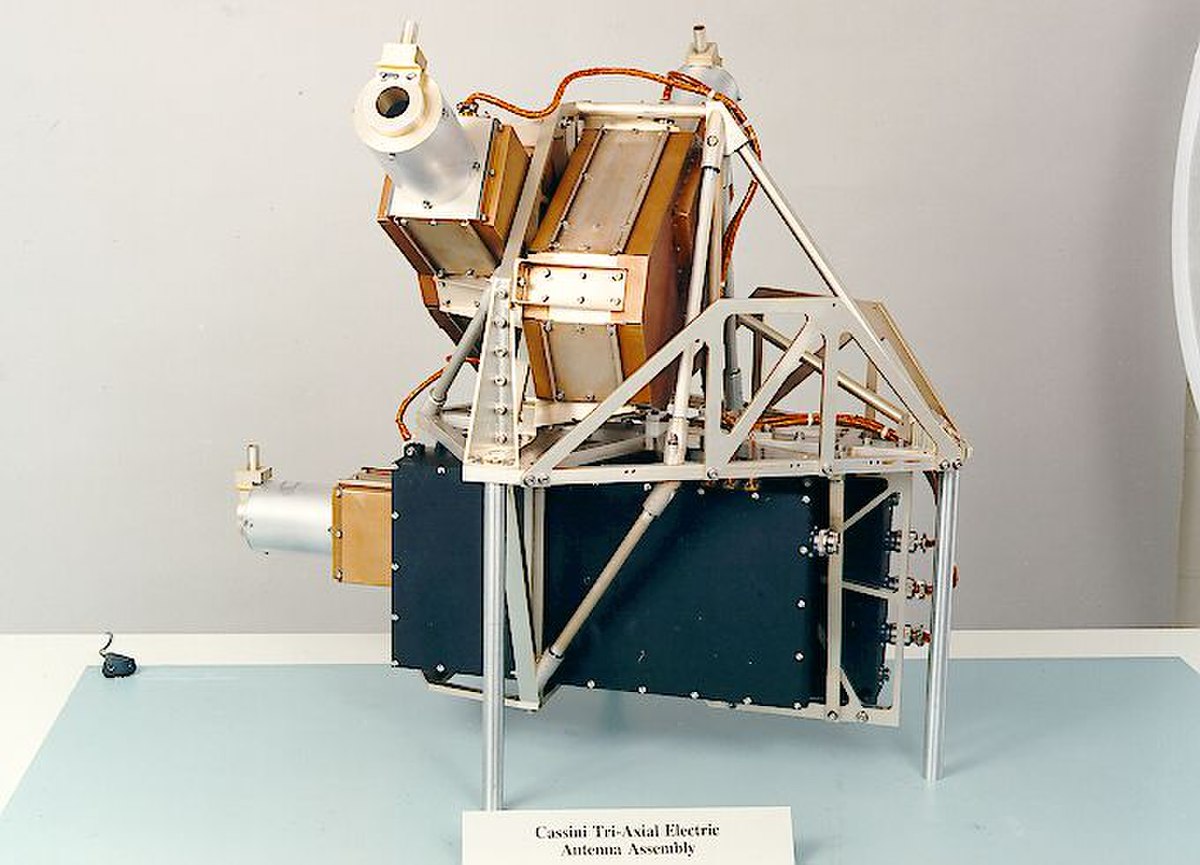

Mesures plasmas et ondes radios (Radio and Plasma Wave Science - RPWS)

L'expérience RPWS est un instrument de mesure électrique et magnétique. Elle est constituée de 3 groupes de capteurs (antennes électriques, antennes magnétiques et sonde de Langmuir) auxquels peuvent être connectés quatre récepteurs : un récepteur haute fréquence (High-Frequency Receiver - HFR), un récepteur à large bande (Wideband Receiver - WBR), un récepteur moyenne fréquence (Medium-Frequency Receiver - MFR) et un récepteur à forme d'onde basse fréquence (Low-Frequency Waveform Receiver - LFWR). L'instrument comporte aussi une unité de traitement numérique de données (Digital Processing Unit - DPU) et un convertisseur d'alimentation (Power Converter). L'expérience couvre la gamme de 1 Hz à 16 MHz en fréquence. Les instruments basses fréquences (MFR, WBR et LFWR) sont dédiés essentiellement à l'étude des oscillations locales de plasma dans le milieu interplanétaire et les magnétosphères planétaires que Cassini traverse. Le récepteur haute fréquence (HFR, fabriqué à l'Observatoire de Meudon) permet l'étude des ondes radio se propageant librement dans l'espace (rayonnement radio auroral par exemple). La sonde de Langmuir permet aussi de mesurer la densité et la température du milieu ambiant. Les objectifs clés de l'expérience RPWS sont l'étude de l'environnement magnétisé et ionisé de Saturne : étude du champ magnétique de la planète, mesure des conditions locales in situ, mesure à distance de ces émissions radio, détection d'éclairs d'orages dans l'atmosphère de Saturne (et peut-être de Titan). L'instrument pèse 6,80 kg, consomme en moyenne 7,00 watts et produit un débit de données moyen de 0,90 kbit/s.

Sous-système scientifique à radio (Radio Science Subsystem - RSS)

Cet instrument est un émetteur radio dont la fréquence et la puissance sont très stables. Il envoie toujours son signal en direction de la Terre, où l'affaiblissement du signal et d'éventuelles modifications de fréquence sont mesurées avec précision. Cela permet d'obtenir des informations sur les matériaux que les ondes radio ont traversés, comme les particules des anneaux de Saturne ou l'atmosphère de la planète. Cet instrument est donc composé d'une partie faisant partie de la sonde et d'une partie située sur Terre. L'instrument pèse 14,38 kg et a une consommation électrique de 80,7 watts.

Spectromètre à imagerie ultraviolette (Ultraviolet Imaging Spectrograph - UVIS)

Cet instrument est constitué d'un ensemble de quatre télescopes capables de percevoir le rayonnement ultraviolet. Il a été fabriqué par le Laboratory for Atmospheric and Space Physics (LASP), de l'université du Colorado, conjointement avec l'Institut Max Planck de recherche sur le système solaire à Lindau, en Allemagne. Les ultraviolets permettent de voir des gaz qu'il n'est pas possible de percevoir à l'aide de la spectrométrie en lumière visible, et cet instrument a déjà permis de découvrir dans le système de Saturne des corps comme l'hydrogène, l'oxygène, l'eau, l'acétylène et l'éthane. Il peut être particulièrement fructueux de regarder une étoile (surtout le Soleil) à travers un objet non opaque, comme l'atmosphère d'une lune, ce qui a déjà permis par exemple de déterminer précisément la composition et la structure de l'atmosphère de Titan. De plus, cet instrument permet de déceler dans les anneaux de Saturne des objets 10 fois plus petits que ce dont le système de caméras est capable. Cet instrument pèse 14,46 kg et a une consommation électrique de 11,83 watts. Il transmet ses données au calculateur avec un débit de 32,096 kbit/s.

Spectromètre à imagerie en lumière visible et en infrarouge (Visible and Infrared Mapping Spectrometer - VIMS)

Cet instrument est composé de deux caméras spectrométriques. La première permet de décomposer la lumière visible, alors que la seconde permet de décomposer le rayonnement infrarouge. Cet instrument permet de détecter le rayonnement sur trois octaves et de capter 99 % du spectre du rayonnement solaire réfléchi. Il capte le rayonnement sur 352 longueurs d'ondes différentes, entre 0,35 et 5,1 micromètres. Il est conçu pour permettre de déterminer la composition, la structure et la température des objets étudiés. Il a déjà permis de déterminer la présence d'un volcan de glace sur Titan et de glace fraîche sur Encelade. De plus, il est utilisé dans le cadre d'un projet à long terme d'étude de l'évolution météorologique de Saturne. Cet instrument pèse 37,14 kg et consomme 27,20 watts. Il transmet les données collectées avec un débit de 182,784 kbit/s.
