MF 77 - Définition

Évolutions

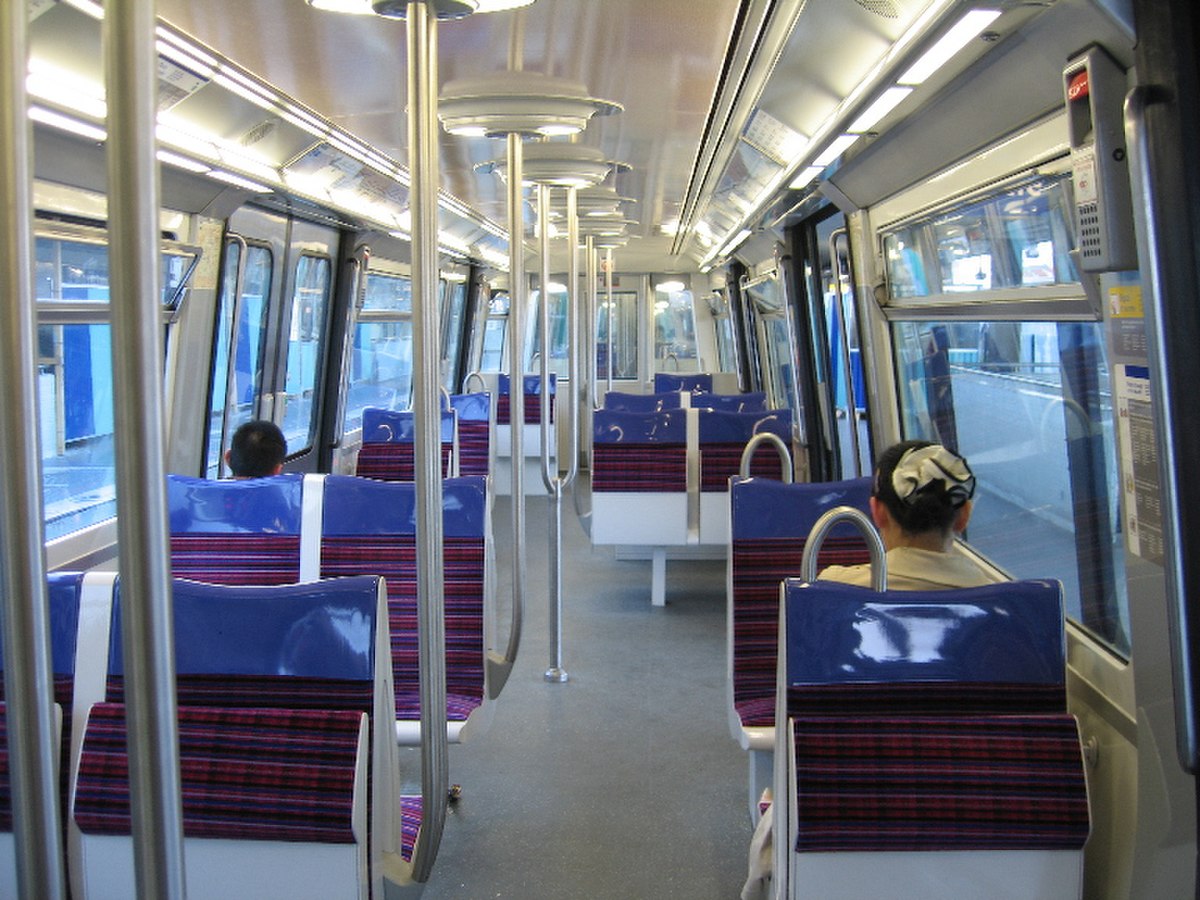

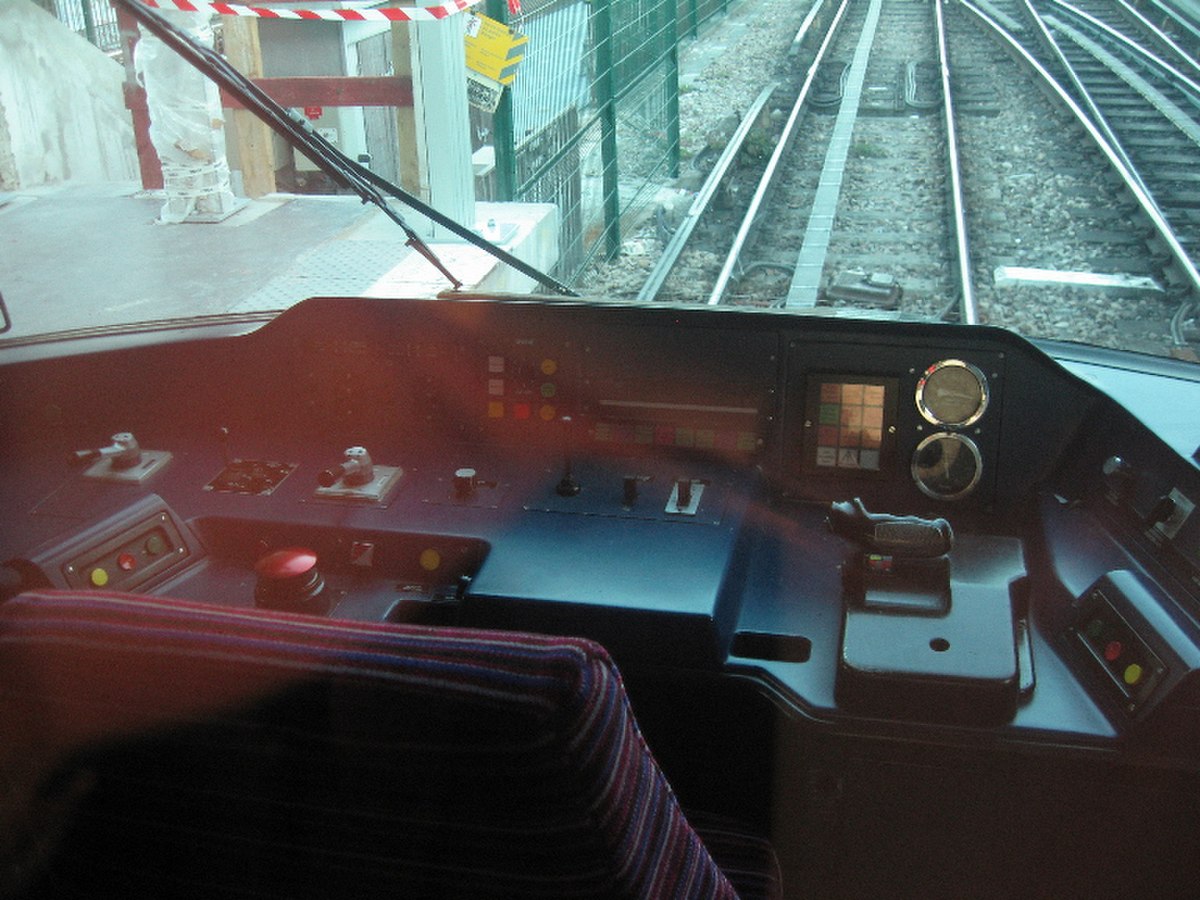

Les MF 77 de la ligne 13 sont en cours de rénovation, notamment pour la mise en place du système Ouragan sur cette ligne. Les rénovations permettent également de rafraîchir l'intérieur des voitures qui se voit équipé des dernières innovations :

• nouveaux sièges antilacérations ;
• nouvel éclairage ;
• annonces sonores et visuelles automatiques (ASVA) ;
• nouvelles barres de maintien détriplés.

À cette occasion les trains perdent les résilles au plafond si caractéristiques de ce matériel. De nouveaux afficheurs de direction sont installés sur les faces des trains.

La première rame rénovée est entrée en service voyageur le 17 janvier 2007.

Caractéristiques

Caractéristiques extérieures

Les MF 77 ont été les premiers trains de la RATP à disposer d'un aspect galbé. Cet aspect permet en fait de gagner six centimètres en gabarit à hauteur d'épaules des voyageurs assis et ainsi d'offrir un confort intérieur amélioré.

Les caisses, dotées de trois portes par face à effacement total, laissent apparaître de large ouvertures de 1,575 mètre permettant le passage simultané de deux personnes, facilitant ainsi les échanges voyageurs.

De grandes baies vitrées de 1,97 mètre et les parois vitrées en bout de train offrent une bonne continuité visuelle entre les voitures et une sensation d'espace accrue.

Les motrices ont une longueur de 15,47 mètres et les remorques mesurent 15,50 mètres, ce qui donne des trains d'une longueur totale de 77,41 mètres. Ceci a obligé, pour les stations dont la longueur est de 75 mètres, à la création de niches ou de courtes banquettes en tunnel afin d'y fixer les équipements destinés à la conduite des trains.

Les trains perdent leur livrée blanche d'origine entre 1991 et 1994, occultée par le pelliculage des trains aux couleurs de la nouvelle charte graphique de la régie.

Caractéristiques intérieures

Les couleurs à l'intérieur des trains (les bleus des sièges et des parois et les blancs cassés des plafonds et sols) ont fait l'objet d'études esthétiques et d'une enquête auprès des voyageurs.

L'ensemble des trains MF 77 dispose d'une ventilation forcée à vitesse variable et à régulation électronique et de radiateurs à commande thermostatique apportant une source de chaleur indispensable en hiver sur les portions aériennes des lignes sur lesquelles ils circulent.

Fiche technique

À Paris, trois lignes sont équipées avec du MF 77 : lignes 7, 8 et 13.

Nombre de rames livrées : 197

Configuration à 5 voitures : M+B+NA+B+M

Ce matériel est prévu pour circuler en formation 7 voitures mais la RATP n’utilise jamais cette configuration du fait de la longueur des stations.

Les M désignent les motrices avec loge de conduite qui pèsent 29,5 tonnes. Les B désignent les remorques qui pèsent chacune 21,4 tonnes. NA désigne une motrice sans loge qui pèse à vide 29 tonnes.

Dimensions

• Longueur des voitures motrices : 15,47 m
• Longueur des voitures intermédiaires : 15 m
• Longueur totale d’une rame en formation : 5 voitures
• Largeur des véhicules : 2,46 m
• Hauteur d’une voiture au-dessus du rail de roulement : 3,46 m
• Hauteur du plancher au-dessus du rail de roulement : 1,045 m
• Hauteur du plafond au-dessus du rail de roulement : 2,14 m
• Distance entre les axes de deux bogies d’une même voiture : 10 m
• Empattement du bogie moteur : 2,2 m
• Diamètre des roues neuves / usées : 860 mm / 790 mm
• Masse d’un train à 5 voitures : 130,8 t
• Masse en charge à 5 pax/m² : 181,34 t
• Nombre de portes : 3 par face de type louvoyantes coulissantes
• Largeur des portes après ouverture : 1,575 m

Caractéristiques d'exploitation

• Nombre de place assises / debout (5 pax/m²) :
  • motrice M : 45 / 117 ;
  • motrice NA : 52 / 120 ;
  • remorque B : 52 / 120 ;
  • soit un total de 722 places par rame.
• Vitesse maximum théorique : 100 km/h
• Accélération moyenne jusqu’à 38 km/h : 0,81 m/s²
• Décélération moyenne : -1 m/s²

Équipement traction / freinage

Chaque motrice embarque deux hacheurs de courant à thyristors pour piloter deux moteurs à courant continu.

Caractéristiques du hacheur

• Puissance maximum : 750 kW
• Fréquence de pilotage nominale : 300 Hz (possibilité de réaliser des essais à puissance réduite à 3 Hz pour le dépannage)
• Fréquence de coupure du filtre d’entrée (filtre passe-bas) de 37,2 Hz
• Shuntage continu par thyristors

• Freinage électrique à récupération jusqu’à une vitesse décroissante de 3,5 km/h
• Amorçage de la génératrice en freinage par auto excitation
• Freinage par récupération conjugué au freinage mécanique
• Commutateur traction / freinage réalisé à l’aide de thyristors et de diodes
• Thyristor principal : V = 1 800 V, I = 800 A, t = 40 µs
• Transmission de consigne traction / freinage par deux boucles de courant à commande continue
• Régulation à amplificateur opérationnel en Proportionnel-Intégral indépendante sur les deux phases

Définition du moteur de traction type MF5

• Régime continu plein champ
• Puissance : P = 266 kW
• Tension : U = 720 V
• Courant : I = 400 A
• Vitesse : n = 3 055 tr/min pour une vitesse du train de 100 km/h
• Masse : 1,5 tonne
• Moteur compensé et auto ventilé avec un taux de shuntage minimum de 5 % et maximal de 76 %

Caractéristiques électriques

• Alimentation nominale : 750 V
• Plage d’alimentation admissible : 450 V à 900 V
• Groupe tournant de 20 kVA fournissant une moyenne tension de 250 V / 250 Hz
• Basse tension de commande : 79 V

Caractéristiques mécaniques

Chaque train embarque 2 compresseurs qui délivrent chacun : 1 200 litres/min à 7,5 bars. Cet air est séché dans un système à dessicat.

Les bogies sont monomoteurs à suspension secondaire pneumatique asservie à la charge. Le freinage à commande électro-pneumatique est assuré par des freins à disques et à sabots.
