Spectrométrie de fluorescence X - Définition

Physique de la fluorescence X

Émission fluorescente

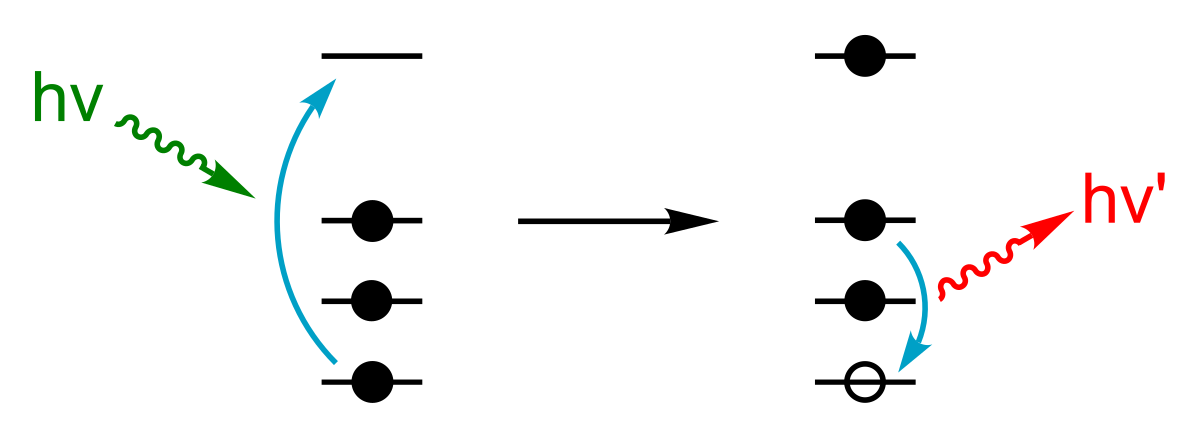

Représentation schématique de la fluorescence X.

Quand un matériau est soumis à un rayonnement de faible longueur d'onde et donc de forte énergie, comme les rayons X, les rayons gamma ou bien un faisceau d'électrons ou d'ions suffisamment accélérés, les atomes constituant le matériau peuvent subir une ionisation, c'est-à-dire qu'un ou plusieurs électrons peuvent être éjectés des couches électroniques (on parle aussi d'orbitales atomiques) de chacun de ces atomes. On appelle rayonnement primaire la source énergétique qui produit l'ionisation ; pour que celle-ci ait lieu, il est nécessaire que le rayonnement primaire soit assez énergétique pour arracher un électron de la couche interne de l'atome. Plus précisément, l'énergie des photons ou des particules primaires doit être plus grande que le potentiel d'ionisation. On appelle effet photoélectrique l'arrachement d'un électron sous l'effet d'un photon énergétique.

L'atome est alors dans un état excité mais la perte d'un électron a rendu la structure électronique de l'atome instable. La désexcitation se fait par une transition électronique : un électron d'un niveau plus élevé « descend » pour occuper la case quantique vide (place laissée vacante par le photoélectron, c'est-à-dire par l'électron éjecté par effet photoélectrique). Cette transition électronique provoque l'émission d'un photon X. Si ce photon sort de l'atome, il s'agit bien de fluorescence X. Si le photon est recapturé par le même atome et provoque l'éjection d'un électron périphérique, il s'agit d'une émission Auger.

L'énergie du photon X émis est égale à la différence d'énergie des deux orbitales concernées. Il est donc caractéristique de l'atome où l'émission a été générée. On appelle spectre d'énergie la distribution des énergies de l'ensemble des photons émis. Le spectre d'énergie est donc caractéristique de la composition de l'échantillon. Le terme de fluorescence est appliqué aux phénomènes dans lesquels l'absorption d'un rayonnement produit la réémission d'un rayonnement moins énergétique.

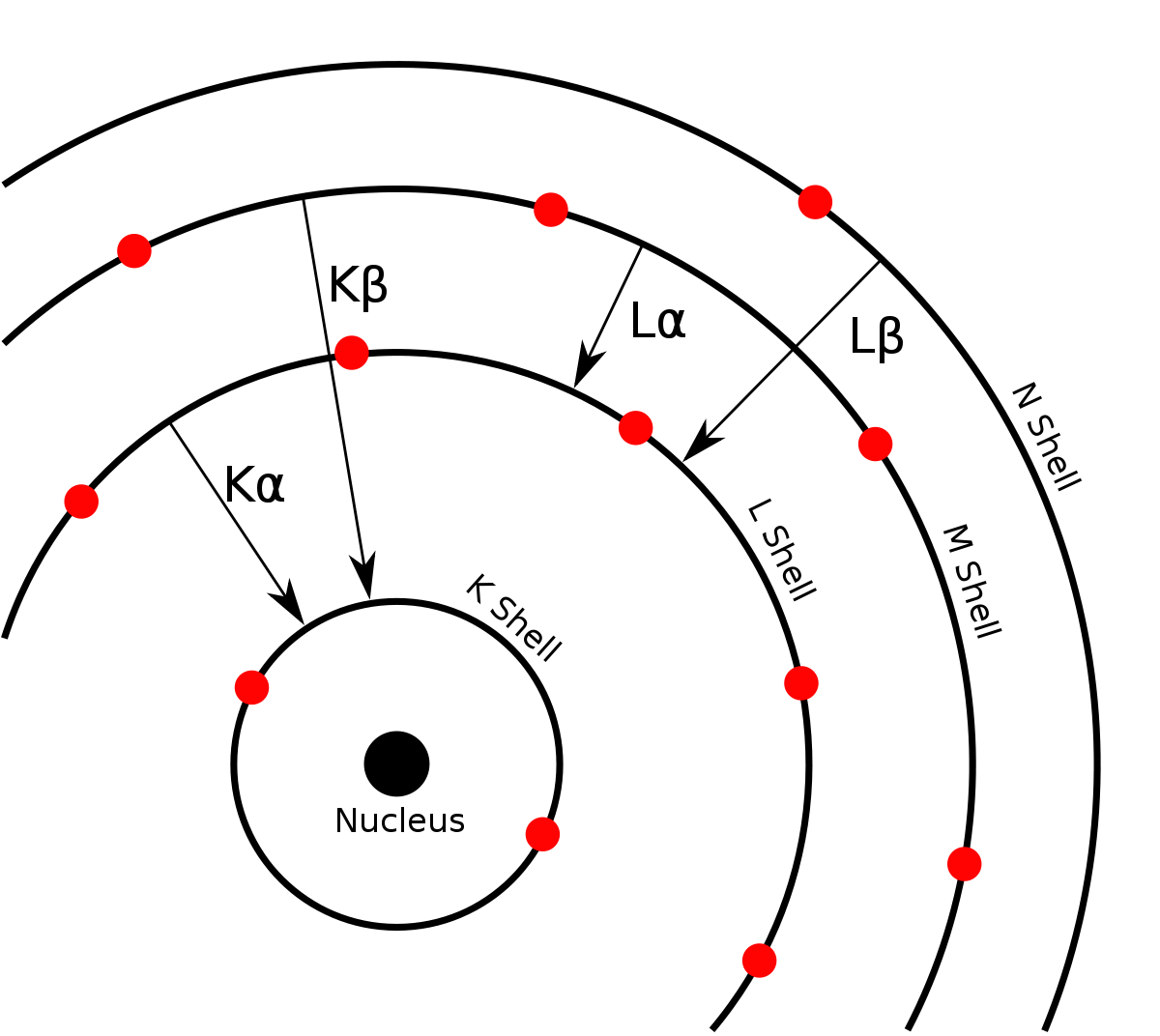

Transitions électroniques dans un atome de calcium. La retombée d'un électron d'une couche supérieure vers une couche inférieure implique que cette dernière a perdu préalablement un de ses électrons.

Certains auteurs estiment que les photoélectrons et les électrons Auger peuvent aussi exciter les atomes, notamment les atomes légers comme le carbone ou l'azote ; les éléments légers subiraient alors une excitation par les rayons X et par les électrons libres de l'échantillon.

Chaque élément chimique est caractérisé par des orbitales électroniques d'une certaine énergie. Comme on peut le voir sur la figure Transitions électroniques, il n'y a qu'un petit nombre de transitions possibles. Les couches électroniques s'appelant K, L, M, N, la transition L→K est traditionnellement appelée Kα, la transition M→K est appelée Kβ, la transition M→L est appelée Lα et ainsi de suite (notation de Siegbahn). Chacune de ces transitions génère un photon fluorescent avec son énergie caractéristique et la longueur d'onde du photon est reliée à son énergie par la constante de Planck h

Le rayonnement fluorescent peut donc être analysé de façon équivalente en énergie — on parle d'analyse dispersive en énergie — ou en longueur d'onde — on parle alors d'analyse dispersive en longueur d'onde. Le spectre du matériau analysé est l'intensité du rayonnement en fonction de l'énergie, généralement exprimée en électron-volts (eV) ou en longueur d'onde. C'est un outil puissant pour l'analyse chimique élémentaire, branche de la chimie analytique

Bruit de fond

Le bruit de fond du signal provient de toutes sortes de phénomènes dont certains sont inhérents à la fluorescence X et d'autres dépendent du type d'analyse par fluorescence X. Dans la pratique, il s'agit du fond continu que l'on peut voir sur les spectres présentés dans cet article. Le bruit de fond obère la limite de détection de l'analyse dans la mesure où les pics de trop faible intensité ne pourront pas être distingués de ce fond continu.

Le Bremsstrahlung se retrouve dans toute la famille d'analyse par fluorescence X. Ce bruit de fond est causé dans l'échantillon par les électrons éjectés par effet photoélectrique et par effet Compton. Un autre phénomène interne aux échantillons cristallisés ou partiellement cristallisé consiste en un phénomène de diffraction de rayons X qui va essentiellement perturber la mesure des raies d'éléments légers.

Lorsque la source primaire est un rayonnement X, et ce cas est désigné par « XRF », dans le reste de l'article, un bruit de fond supplémentaire provient du fait que le rayonnement primaire est susceptible d'interférer avec le rayonnement secondaire :

• la diffusion Rayleigh du rayonnement du tube par l'échantillon : l'échantillon se comporte comme une sorte de miroir qui renvoie le signal du tube vers le détecteur, sans modification d'énergie ;
• l'effet Compton : le rayonnement du tube est diffusé par l'échantillon avec une perte d'énergie.

La diffusion Rayleigh est plus importante pour les échantillons « lourds » (c'est-à-dire comportant majoritairement des atomes de numéro atomique élevé), la diffusion Compton est plus importante pour des échantillons « légers » (c'est-à-dire comportant majoritairement des atomes de Z faible).

Lorsque la source primaire est un faisceau d'électrons, et ce cas est désigné par « EPMA » dans le reste de l'article, le Brehmstralung est dominé par une interaction électron-matière spécifique : Les électrons peuvent être soumis à un champ électrique décélérateur créé à l'échelle atomique entre le noyau chargé positivement et les couches électroniques. La perte d'énergie cinétique de l'électron résulte produit alors un photon dans une large gamme d'énergie.

Effets de matrice

En fluorescence X, l'intensité d'une raie n'est pas proportionnelle à la concentration de l'élément : les autres atomes constituant l'échantillon modifient le signal, c'est ce que l'on appelle les « effets de matrice ». Certains effets de matrices sont physiques, c'est-à-dire qu'ils ne mettent en jeu que la composition élémentaire de l'échantillon. Dans le cas de la XRF, ils mettent en jeu deux phénomènes: l'absorption et la fluorescence secondaire

Le niveau de signal dépend en effet de l'absorption des rayons X par l'échantillon avant qu'ils n'atteignent l'atome cible. On parle d'absorption primaire. L'absorption secondaire joue sur le rayonnement résultant de la fluorescence X entre l'atome cible et la surface de l'échantillon. La fluorescence secondaire, ou surexcitation, désigne l'excitation d'un atome voisin par les rayons X secondaires. Les atomes de l'échantillon reçoivent donc des rayons X venant du tube et des rayons X venant d'autres atomes.

Dans le cas de l'EPMA, les mêmes phénomènes se produisent, mais c'est l'interaction des électrons avec la matrice, plus précisément la perte d'énergie des électrons lorsqu'ils pénètrent dans l'échantillon, qui joue le rôle de l'absorption primaire. La profondeur de pénétration des électrons dans le matériau dépend essentiellement du numéro atomique Z des composants de l'échantillon et de l'énergie cinétiques des électrons incidents. On désigne ainsi les effets de matrice par l'acronyme ZAF, où Z est le numéro atomique, A l'absorption et F la fluorescence.

L'absorption des rayons X par un matériau donné dépend à la fois de la longueur d'onde considérée et des constituants du matériau. En gros, plus le numéro atomique de l'élément est élevé, plus grande sera l'absorption. Pour fixer les ordres de grandeur, un photon de 183 eV, qui correspond à la raie Kα du Bore, a une profondeur de pénétration de 50 nm dans le silicium, alors qu'un photon de 8 048 eV, qui correspond à la raie Kα du cuivre, a une profondeur de pénétration de 4 μm dans le silicium, de 3 μm dans le fer et 240 nm dans l'or

Les effets de matrices physiques peuvent être quantifiés assez convenablement, car les différents phénomènes physiques sont bien établis et bien documentés. Il existent aussi des effets de matrices chimiques qui sont produits par l'émission de photons de basse énergie générés par des transitions sur des couches électroniques périphériques dont les niveau d'énergie dépendent des liaisons chimiques. Ces effets chimiques se traduisent par un certain élargissement des pics et par un léger déplacement de ceux-ci. On peut les considérer comme des effets parasites, mais un appareillage particulièrement sensible pourra aussi renseigner sur la composition chimique de l'échantillon au vu des déplacements observés sur le spectre.

Mesure et sources d'erreur

Une mesure de fluorescence X permet d'afficher un spectre, c'est-à-dire le nombre de photons X secondaires (émis par l'échantillon) ayant une énergie E/longueur d'onde λ donnée. En fait, on mesure un « nombre de coups », c'est-à-dire en nombre d'impulsion générées par le détecteur ; le rapport entre le nombre de photons pénétrant dans le détecteur et le nombre de coups généré dépend le rendement du détecteur et de l'amplification. On exprime en général l'intensité I en nombre de coups par seconde (cps) ; c'est le « taux de comptage ». Le spectre est la courbe I(λ) ou I(E). L'analyse qualitative — connaître les éléments présents — consiste à détecter si un pic est présent. L'analyse quantitative — déterminer la concentration d'un ou plusieurs éléments — nécessite de connaître la hauteur ou la surface d'un pic du spectre.

On a typiquement quatre sources d'erreur :

• le caractère aléatoire de l'émission de photons X (émission primaire par le tube et émission secondaire par l'échantillon), qui est un phénomène quantique ;
• dispersion de la mesure, qui provoque un élargissement des pics du spectre ; on a alors un risque de confusion de pics voisins (superposition de pics, « interférence ») ;
• bruit de fond, qui peut masquer de petits pics et perturber la mesure de la hauteur ou de la surface d'un pic ;
• les écarts entre le modèle de calcul et l'échantillon réel, en particulier le fait que l'échantillon n'est pas toujours homogène, dans le cas d'une roche broyée par exemple (effet de taille de grains, effets dits « minéralogiques »).
