Architecture d'une fusée
Les principaux éléments d'une fusée à propergol liquide sont :
- les réservoirs de chaque étage qui contiennent d'une part le carburant d'autre part le comburant
- le ou les moteur-fusée de chaque étage
- la case à équipements
- la charge utile qui est transportée par la fusée : satellite(s), vaisseau spatial, sonde, instruments, ..
- dans le cas d'un vol spatial habité la tour de sauvetage
La structure et les réservoirs
L'indice de structure d'une fusée est le rapport entre la masse à vide d'un étage de fusée (réservoirs, structure, moteur, ...) et sa masse au décollage. Plus cet indice est faible, plus la fusée est performante. Pour y parvenir, la fusée est construite avec des matériaux légers et la structure est optimisée en particulier par la mise en œuvre de réservoirs structuraux.
La paroi latérale des réservoirs des étages principaux constitue en même temps la structure de la fusée. Dans le cas d'étage à ergols liquides, les réservoirs sont constitués de plusieurs viroles de faible épaisseur (2 mm pour l'étage cryogénique de la fusée Ariane 5) soudés entre elles. La tenue aux efforts mécaniques est assurée en grande partie par la mise en pression des réservoirs. Les parties de la fusée non pressurisés (inter-étages, inter-réservoirs et les bâtis-moteurs) sont constitués de structures raidies donc plus lourdes.
Les principaux matériaux utilisés pour la construction d'une fusée sont des alliages d'aluminium qui ont de bonnes caractéristiques mécaniques, sont relativement légers, peu coûteux et assez faciles à travailler. Les alliages d'acier, malgré leur densité très pénalisante, sont utilisés principalement pour l'enveloppe des propulseurs à poudre qui subissent des fortes pressions ; le recours à l'acier entraine un indice de structure élevé (11,5 % pour les propulseurs à poudre d'Ariane 5 contre 7,3% pour l'étage cryotechnique). Les composites (fibres de carbone, kevlar, verre), plus coûteux, ont d'excellentes caractéristiques mécaniques et sont utilisés dans la partie haute de la fusée pour la coiffe, la structure porteuse des charges utiles et pour les petits réservoirs.

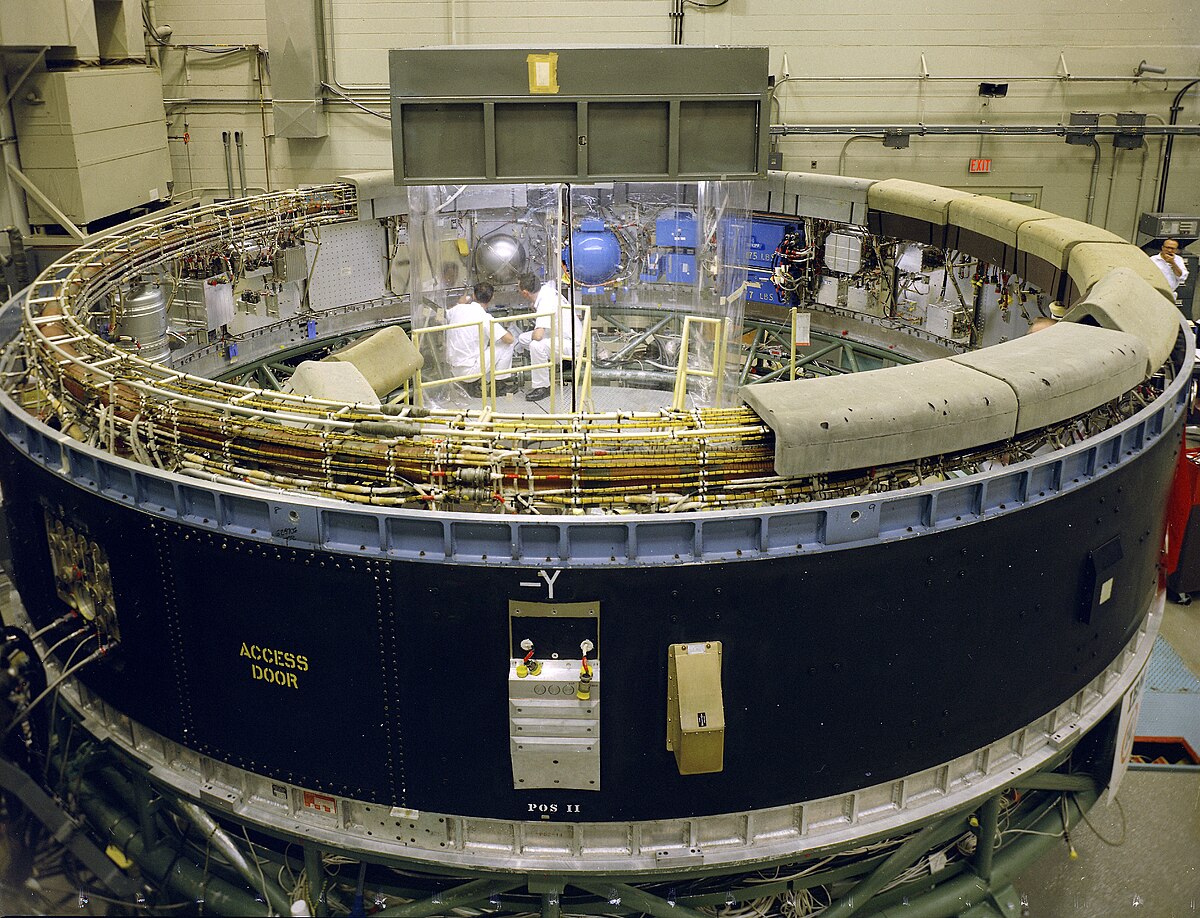

La case à équipements
Un fusée comprend différents systèmes qui permettent son fonctionnement. Les boitiers de commande de ces systèmes sont regroupés dans la case à équipement généralement logée juste sous la charge utile sur la périphérie d'un anneau faisant la jonction avec les étages propulsifs. Les capteurs, les actuateurs, les charges pyrotechniques sont eux répartis sur l'ensemble de la fusée.
- Le système de contrôle de vol est le chef d'orchestre de l'ensemble et repose sur un calculateur relié par un bus numérique (sur la fusée Ariane) aux autres systèmes. Un calculateur de secours peut prendre le relais en cas de défaillance. Le calculateur met en œuvre les instructions préparées au sol : arrêts de la propulsion, séquences de séparation des étages, allumages, largage de la coiffe. Il utilise accéléromètre et gyrolaser pour vérifier la conformité de la trajectoire et corrige si nécessaire celle-ci en modifiant temporairement l'axe de la poussée.
- Le système de télémesures collecte des informations sur le fonctionnement de la fusée, de ses moteurs et qui sont transmises par voie hertzienne aux stations au sol. Sont mesurés les accélérations, chocs, vibrations, températures, niveaux acoustiques, déroulement des largages à l'aide de capteurs de plusieurs types : accéléromètre, microphone, thermocouples, thermistances, caméras). La position et le vecteur vitesse de la fusée sont transmis également en permanence. Sur Ariane 5 1200 à 1500 paramètres sont ainsi fournis en permanence durant le vol. Ces informations sont d'abord utilisées pour vérifier en temps réel que la trajectoire est conforme à ce qui était programmé puis une fois la charge utile satellisée que l'orbite est correcte et que le satellite fonctionne correctement. Par la suite les paramètres permettent d'analyser de manière détaillée le comportement de la fusée et d'identifier des dysfonctionnements à corriger éventuellement avant le vol. En cas de la perte de la fusée, les télémesures permettront de déterminer l'origine de l'incident.
- Le système électrique fournit l'énergie à tous les systèmes. Il est composé de batteries et de piles assurant une alimentation redondante.
- Le système pyrotechnique gère la séparation des composants de la fusée (largage de l'étage après épuisement des ergols, largage de la coiffe, largage des satellites) qui s'effectue à l'aide de cordeaux détonants, cordeaux découpeurs, boulons explosifs.
- Le système de sauvegarde permet la destruction commandée à distance ou automatique de la fusée en cas de dysfonctionnement majeur conduisant à une trajectoire dangereuse.
La charge utile
La charge utile est positionnée au sommet de la fusée au-dessus de tous les étages propulsifs. Elle est constituée d'un ou plusieurs satellites qui sont recouverts d'une coiffe à la forme aérodynamique qui les protège tant que la fusée traverse l'atmosphère et qui est larguée par la suite pour réduire la masse propulsée.
La tour de sauvetage
Lorsque la fusée transporte des astronautes, elle doit pouvoir préserver la vie des passagers au cas où le vol se passe mal. Si au-dessus d'une certaine altitude il suffit que la capsule qui transporte les passagers se sépare de la fusée à l'aide de charges pyrotechniques puis entame la phase de descente prévue initialement pour le retour, ce dispositif ne peut pas fonctionner au-dessous lorsque la fusée est trop basse.
La tour de sauvetage placée au sommet du lanceur est une fusée miniature qui, en cas de problème, est mise à feu et arrache la capsule du corps de la fusée en l'éloignant de la trajectoire fusée tout en lui faisant prendre une hauteur minimum pour que le parachute puisse être ouvert et dispose de suffisamment de temps pour freiner le vaisseau spatial avant qu'il atteigne le sol. Initialement, pour les premiers vols spatiaux habités (Gemini, Vostok), le sauvetage de l'équipage en cas d'explosion de la fusée était confié à un siège éjectable. Ce dispositif était lourd (la surcharge est conservée tout au long du vol) et ne permettait pas d'écarter suffisamment les cosmonautes de la zone dangereuse lorsque la fusée utilisait des carburants hypergoliques (Oxygène/Hydrogène).
