Opérateurs

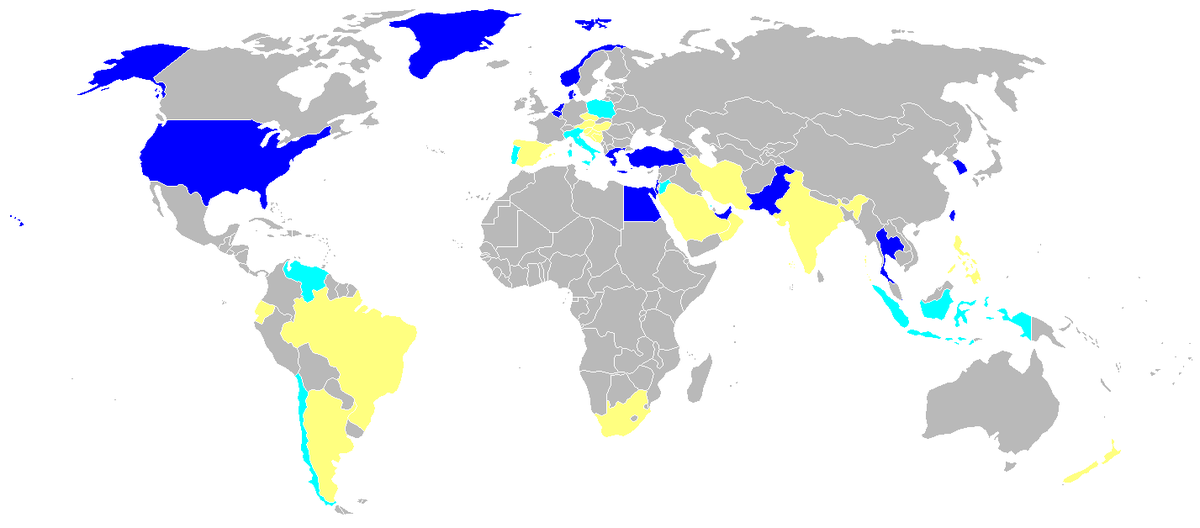

États utilisant le F-16 : opérateurs majeurs en bleu foncé, opérateurs mineurs en bleu clair, proposé ou achat abandonné en jaune.

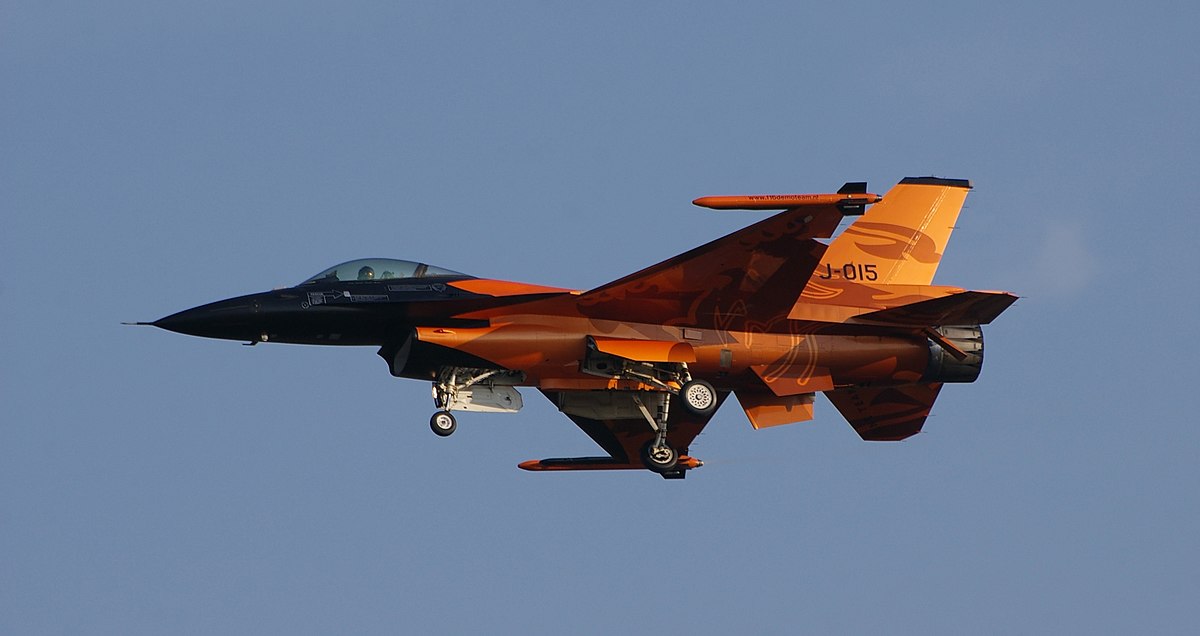

Un F-16 Falcon néerlandais de la Solo Display Team.
Le F-16 est mis en service par près de 19 pays, soit environ 4 000 exemplaires en activité. L'US Air Force en a reçu 2 231 (dernière livraison le 18 mars 2005).
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- United States Air Force (1245 en octobre 2007; 1086 prévu en 2012, beaucoup d'avions ont été revendus à d'autres pays)
- United States Navy (40)
-
Variantes
Variantes de série
- F-16A et F-16B : première version destinée au combat aérien à courte portée seulement. Le F-16A est monoplace et le F-16B est une version biplace d'entraînement. Le premier F-16A a volé en décembre 1976. Le premier F-16A opérationnel a été livré en janvier 1979 au 388th Tactical Fighter Wing à Hill Air Force Base. Leur avionique est limitée avec un radar Westinghouse AN/APG-66.
- F-16A/B Block 1 et 5 : appareils fabriqué jusqu'en 1981 pour l'USAF et quatre pays européens (Belgique, Pays-Bas, Norvège et Danemark) qui l'avaient choisi pour remplacer leurs F-104 Starfighter. La plupart des Block 1 et 5 furent portés au Block 10 en 1982 lors du programme Pacer Loft.
- F-16A/B Block 10 : 312 appareils construits jusqu'en 1980. Peu de modifications par rapport au Block 5.
- F-16AM/BM MLU (MLU pour Mid-Life Update, modernisation à mi-vie) : version améliorée du F-16A/B Block 10 fabriquée sous licence en Europe, utilisée par la Belgique, les Pays-Bas, la Norvège et le Danemark.
- F-16A/B Block 15 : version la plus produite, dérivée du Block 10 avec deux points d'emport supplémentaires sous l'entrée d'air et des empennages horizontaux agrandis dont la surface est augmentée d'environ 30% par rapport aux précédentes versions.
- F-16 ADF ou F-16A/B Block 15 OCU: version optimisée pour la défense aérienne. Elle a été développée pour l'Air National Guard à partir de modèles F-16 A/B modifiés. Bien que le programme ait été mené à terme, les 271 avions n'ont jamais été utilisés pour cette mission à cause de la disparition de la menace soviétique.
- F-16A/B Block 20 : version plus récente (produite à partir de juillet 1996) à l'avionique très modifiée et à la structure améliorée (ailes et queue du F-16C/D Block 50 et reste du fuselage est identique au F-16A/B Block 15). Radar AN/APG-66(V)3 avec de plus grandes portées de détection et de poursuite, capable de poursuivre un plus grand nombre de cibles simultanément. Ordinateur de mission modulaire "MMC" (Mission Modular Computer) qui remplace trois autres ordinateurs avec un processeur plus rapide et une plus grande mémoire. Bus de données amélioré, système de navigation inertielle avec des gyroscopes laser, une carte numérique, un IFF amélioré, un HUD grand angle, les écrans multifonctions couleur dans le cockpit, des boutons de contrôle sur le minimanche latéral et la manette des gaz dérivés du F-16C/D Block 50, et enfin un éclairage du cockpit permettant l'utilisation d'intensificateurs de lumière.

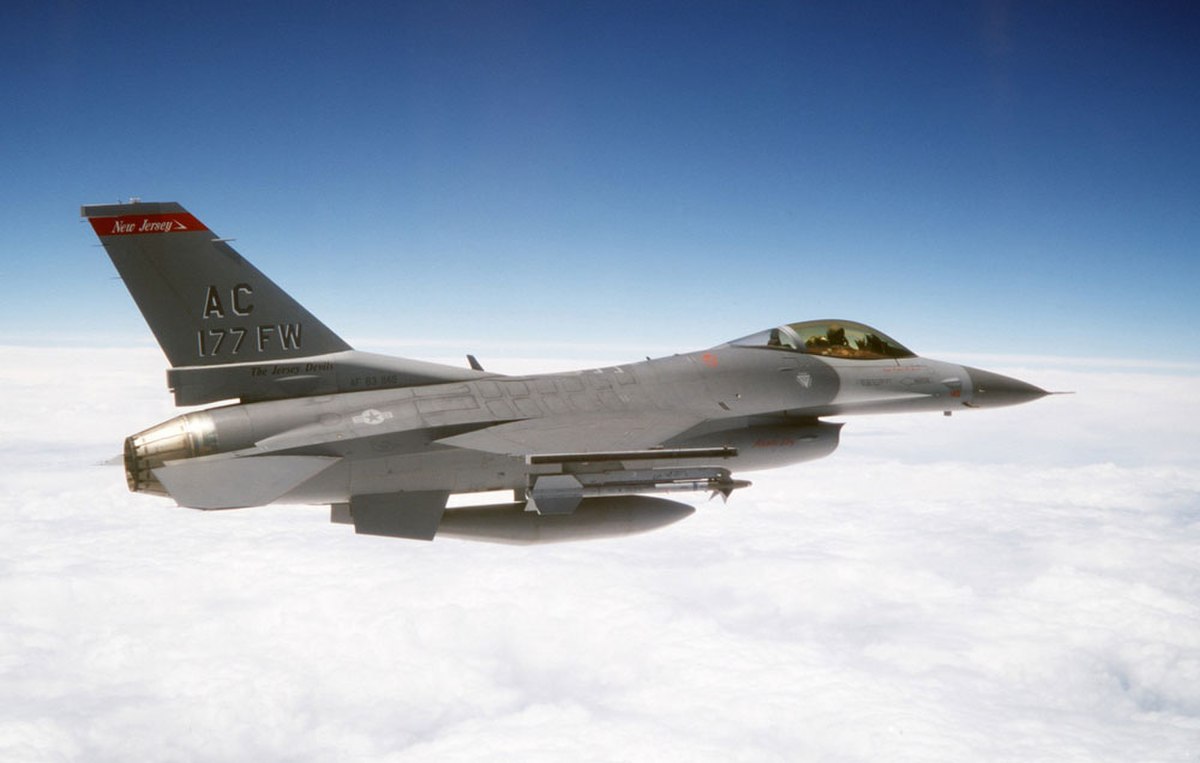

Un F-16C
- F-16C: version monoplace multirôle très perfectionnée, plus lourde et moins agile mais capable de combats aériens à moyenne portée, d'attaques air-sol et pour certains de missions SEAD. Tous les F-16 livrés à partir de novembre 1981 ont une structure et un "câblage" MIL-STD-1760 leur permettant d'avoir une capacité multirôle et de mener des attaques au sol de précision, de nuit et des interceptions de cibles hors de portée visuelle. Le F-16C peut être différencié du F-16A par la base de la dérive qui est plus volumineuse et comporte une petite antenne radio. Les F-16A/B ont un radar AN/APG-66 alors que les F-16C/D ont un radar Westinghouse (racheté par Northrop-Grumman) AN/APG-68, qui a une plus grande portée, une meilleure résolution et plus de modes d'utilisation. Le F-16D est la version biplace d'entraînement du F-16C.
- F-16C/D Block 25 : première version des F-16C/D avec par rapport aux F-16A/B un cockpit doté d'un HUD holographique GEC-Marconi et deux écrans multifonctions monochromes, un bus armement MIL-STD-1760 permettant l'utilisation de missiles AIM-120 AMRAAM et de AGM-65 Maverick.
- F-16C/D Block 30 et 32 : capacité d'utiliser des missiles AGM-45 Shrike et AGM-88 HARM. Sa baie moteur (utilisée sur les versions suivantes) permet de monter soit le General Electric F110-GE-100 (versions dont le chiffre des unités est 0) soit le Pratt & Whitney F100-PW-220 (versions dont le chiffre des unités est 2).
- F-16N (N pour Navy, désignation officielle mais non-réglementaire, l'appareil aurait dû s'appeler F-16E ou F-16G) : version monoplace du Block 30 destinée à l'US Navy pour l'entraînement au combat.
- TF-16N : version biplace du F-16N.
- F-16CG/DG Block 40 et 42 "Night Falcon" : version équipée pour l'attaque au sol de nuit et par mauvaises conditions météo. Radar AN/APG-68(V)5, pods LANTIRN AN/AAQ-13 de navigation et AN/AAQ-14 de ciblage et désignation laser sous l'entrée d'air, une charge air-sol plus diversifiée (possibilité d'emporter les bombes GBU-24 Paveway I et les GBU-10 et GBU-12 Paveway II à guidage laser, GBU-15 à guidage TV. Les F-16CG et F-16DG ont été produits de 1988 à 1995. Par la suite ils ont été améliorés avec des systèmes venant du Block 50 : RWR ALR-56M, lance-leurres ALE-47, batterie plus performante et amélioration de la structure Falcon UP.
- F-16C/D Block 50 et 52 : version du F-16CG/DG Block 40 et 42 encore améliorée pour l'attaque au sol : radar APG-68(V)7, écrans multifonction couleur et générateur d'affichage programmable, nouveau MMC, nouvelle carte numérique de terrain, nouvelle caméra vidéo couleur et magnétoscope pour enregistrer les images de la vue du pilote du HUD, système de transfert de données plus rapide. Moteurs General Electric F110-GE-129 (Block 50) ou Pratt & Whitney F100-PW-229 (Block 52) plus puissants.
- F-16C/D Block 50 Plus et 52 Plus : versions Block 50 et 52 de l'USAF avec une gamme d'armement étendue à la mi-1999 : missile air-sol à guidage passif (GPS et inertiel couplés) AGM-154 JSOW, bombes JDAM à guidage GPS et inertiel couplés GBU-31 et GBU-32, et conteneurs de sous-munitions WCMD (Wind-Corrected Munitions Dispenser) CBU-103, CBU-104 et CBU-105,et reservoir externe.
Un F-16CJ de l'US Air Force
- F-16CJ/DJ Block 50D et 52D : versions du Block 50 et 52 spécialisées dans la destruction des radars et défenses antiaériennes ennemies (missions SEAD) en remplacement des F-4G Wild Weasel. Elle est équipée d'un pod Texas Instruments AN/ASQ-213 HTS(HARM Targeting System) et du HARM ALIC (Avionics/Launcher Interface Computer). Le HTS est un détecteur passif de radars très sensible qui détecte, classifie et calcule la dangerosité du radar et transmet les données au cockpit et aux missiles antiradar AGM-88 HARM, ce qui rend le F-16CJ plus performant que les F/A-18 Hornet ou les EA-6B Prowler pour le tir des HARM. Ce système rend le F-16CJ totalement autonome, mais il peut éventuellement travailler en coopération avec d'autres avions comme le RC-135V/W Rivet Joint. Par ailleurs, pour transmettre les informations rapidement d'un avion à l'autre, le F-16CJ est équipé d'une liaison de données. Il est aussi équipé d'une nacelle Lockheed Martin AN/AAS-35 Pave Penny pour le tir d'armes guidées par laser, et emporte généralement des brouilleurs AN/ALQ-119 pour son autoprotection.
- RF-16C ou F-16R : nom non-officiel donné aux F-16 destinés à la reconnaissance pour remplacer les RF-4 Phantom. Ils sont simplement équipés d'un pod de reconnaissance en position ventrale, sans équipements internes modifiés.
- F-16A/B "Netz" (faucon) : versions israéliennes améliorées du F16 A/B
- F-16C "Barak" (éclair) : version israéliennes améliorée du F16 C. Elle bénéficie d'équipements destinés à l'origine au Lavi
- F-16D "Barak" (éclair) : version israéliennes biplace spécifique. Elle remplit les missions Wild Weasel, c'est-à-dire la traque et destruction des systèmes sol-air adverses
- F-16I "Sufa" (tempête) : version israéliennes spéciale du F-16D Block 52. De nombreux équipements ne sont montés qu'une fois l'avion livré à Israël.
- F-16E Block 60 "Desert Falcon" : version améliorée du F16C, vendue uniquement aux Émirats arabes unis pour l'instant
- F-16F : version biplace du F-16E
Variantes expérimentales et non produites en série

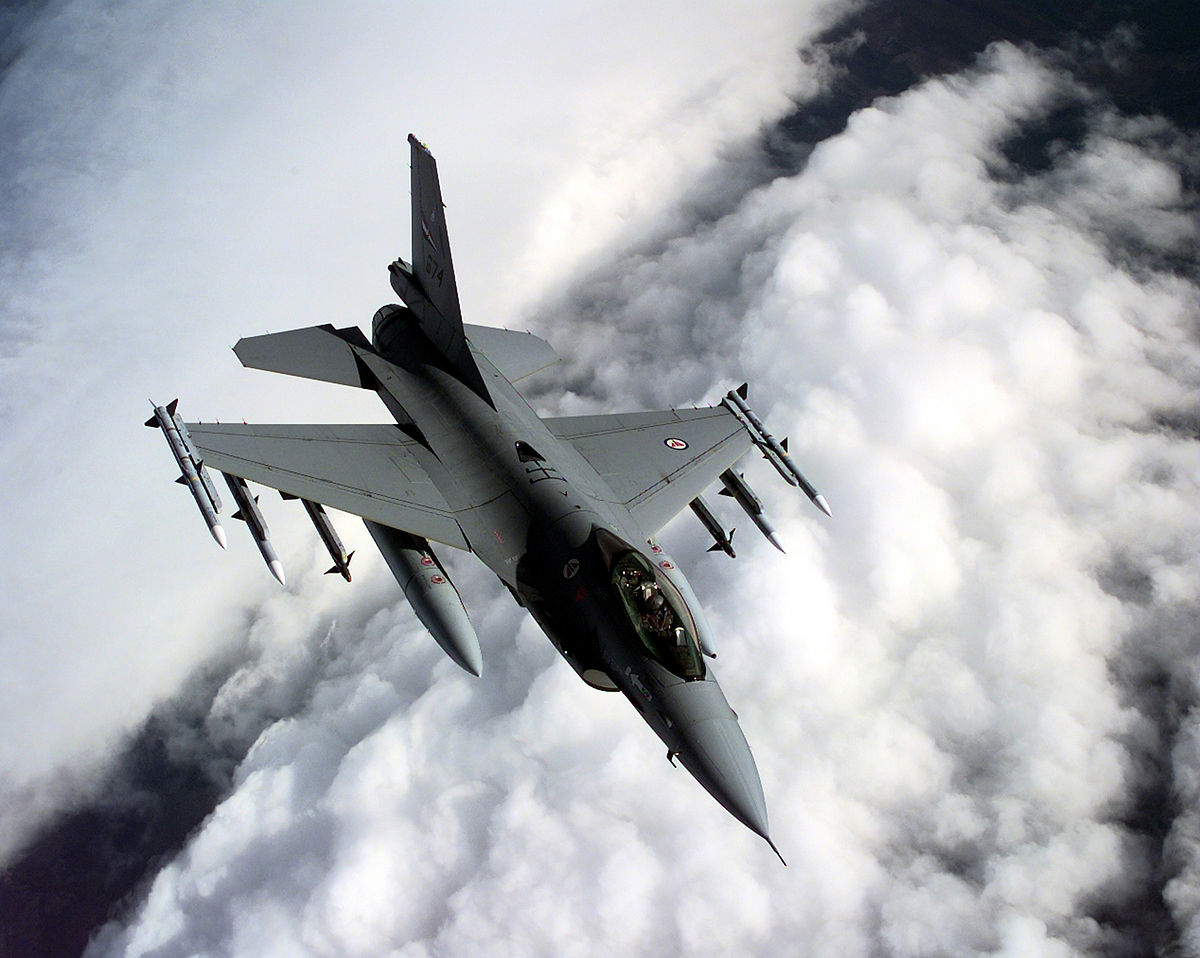

Un F-16A au-dessus des Balkans
- F-16/79 : version export aux performances dégradées du F-16A, notamment par le montage d'un réacteur General Electric J79. Ces limitations étaient imposées par une loi promulguée par le président Jimmy Carter pour lutter contre la prolifération des armes conventionnelles (ces lois furent abrogées sous l'administration Reagan). Ses faibles performances et la concurrence du Northrop F-20 Tigershark font qu'il n'a pas été vendu.
- F-16/101 : F-16 équipé du réacteur General Electric F101 destiné au bombardier B-1A annulé par le président Carter. Un F-101 modifié appelé F101X fut monté sur un F-16 pour les tests qui eurent lieu de décembre 1979 à janvier 1981 dans le cadre d'un programme appelé DFE (Derivative Fighter Engine). Les enseignements permirent à General Electric de mettre au point le F110 qui fut monté sur les F-16 à partir du Block 32.
- A-16 Block 60 : version d'appui rapproché conçue pour remplacer l'A-10, estimé trop vulnérable en raison de sa lenteur. Deux prototypes, des F-16A Block 15 modifiés, furent testés. Le projet fut abandonné pour des raisons techniques (le canon de 30 mm monté à la place de celui de 20 mm chauffait trop), opérationnelles (le A-16 avait un rayon d'action plus court et était plus vulnérable aux tirs venant du sol que le A-10) et politiques (l'USAF avait réussi à garder les A-10 réclamés par l'US Army).
- le F/A-16, seconde version d'appui rapproché conçue pour remplacer l'A-10. Ce fut un échec cuisant. Déployés durant la guerre du Golfe, les F/A-16 se montreront incapable de tirer avec précision avec le canon de 30mm monté cette fois-ci en pod.
- le F-16XL, concurrent vaincu du F-15E Strike Eagle avec une voilure en double delta qui double sa surface alaire, testé depuis par la NASA.
- F-16 AFTI
- NF-16 (N désignant les appareils spécialement modifiés définitivement) ou F-16 VISTA
- F-16 MATV, est un F-16 possédant un moteur à tuyère à poussée vectorielle.
Les appareils dérivés du F-16

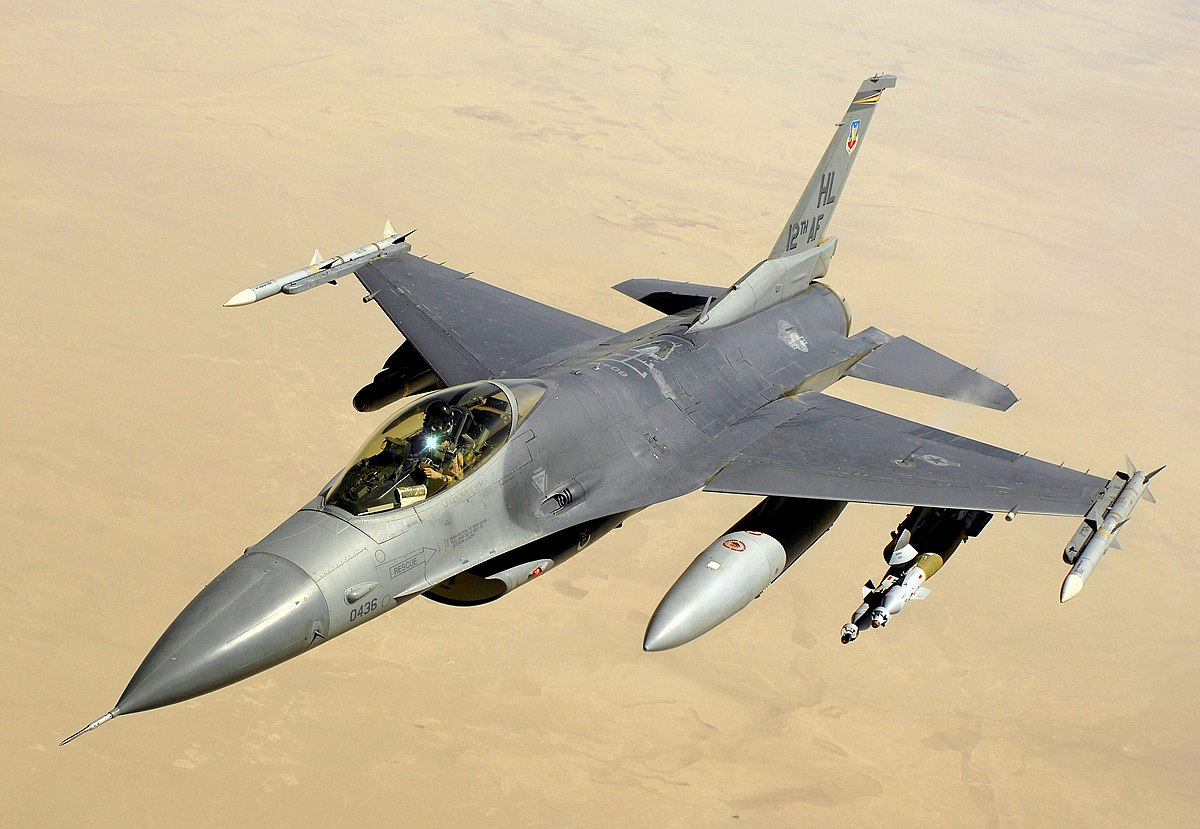

Un F-16 en Irak, 2008
- IAI Lavi : avion développé par Israël avec l'aide américaine ; abandonné, à la place l'armée de l'air israélienne s'est doté de F-16 adaptés en versions spécifiques.
- Mitsubishi F-2 (programme initialement appelé FS-X) : avion développé par le Japon, basé sur les plans du F-16 mais avec une cellule plus grande et constitué en grande partie en matériaux composites. Conçue par Mitsubishi avec l'aide de Lockheed Martin, c'est en fait un avion très différent du F-16 du point de vue technique, bien qu'il lui ressemble fortement extérieurement. Plus lourd, plus grand, il intègre de nombreux équipements développés au Japon
- AIDC A-1 Ching-Kuo : appareil développé par Taïwan
